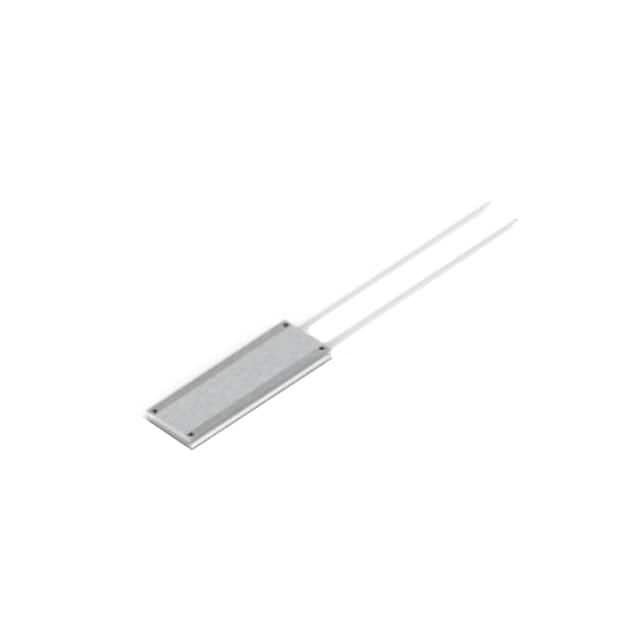

HCF216J680RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 680Ω 200W 螺纹安装 216mm*76mm*15mm
供应商型号: 3565666
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCF216J680RJ

HCF216J680RJ概述

    铝制外壳刹车电阻器产品手册

    产品简介


    铝制外壳刹车电阻器(HCF系列)是专为高功率吸收设计的产品,特别适用于刹车应用。它们具有低外形设计(厚度仅为15毫米),适合空间有限的应用场景。本产品由TE Connectivity生产,具备优秀的电气特性和物理保护性能,广泛应用于电力系统、汽车工业和其他需要高效能量耗散的应用领域。

    技术参数


    | 参数 | 规格 |

    | 功率额定值 (W)@40°C | 75, 100, 160, 200 |
    | 最高工作温度 (°C) | 200, 260, 265, 275 |
    | 电阻范围 | 4.7Ω - 1KΩ |
    | 绝缘电阻 (≥) | 1000MΩ @ 1000VDC |
    | 耐压强度 (≤) | 3500VAC |
    | 温度系数 (TCR) | ±200ppm/°C |
    | 引线长度 | 300mm (标准); PTFE绝缘; 600V; ±50°C |

    产品特点和优势


    - 高功率过载能力:该电阻器能够承受高功率过载,适用于多种苛刻的工业应用。
    - 低外形设计:厚度仅15毫米,节省安装空间。
    - 防护等级:具备IP54等级防护,能够有效抵御灰尘和湿气侵入。
    - 柔性连接:引线采用PTFE绝缘材料,提供灵活的连接方式。

    应用案例和使用建议


    应用案例:该电阻器适用于电动车辆刹车系统、风力发电系统的制动单元以及其他需要快速耗散能量的应用场合。例如,在电动汽车的制动过程中,可以快速吸收并耗散动能转化为热能,提高安全性。
    使用建议:为了确保长期稳定运行,建议在使用时保持良好的散热条件,并避免过度过载。此外,定期检查设备的绝缘性能,确保其符合IP54防护等级的要求。

    兼容性和支持


    该产品具有较高的通用性,可与大多数常见的电气系统兼容。TE Connectivity提供全面的技术支持,包括安装指南、故障排除建议和售后服务等,以确保客户获得最佳使用体验。

    常见问题与解决方案


    1. 问题:如何订购产品?
    - 解答:通过TE Connectivity官方网站或联系客户服务部门进行订购。例如,产品型号HCF80J4R7J表示80系列,功率75W,电阻4.7Ω,精度±5%,带有飞线连接。
    2. 问题:如何处理过热情况?
    - 解答:如果发现设备过热,应立即断开电源并检查散热系统是否正常工作。必要时,考虑更换更合适的电阻器型号或改进散热措施。

    总结和推荐


    总的来说,铝制外壳刹车电阻器(HCF系列)是一款功能强大、可靠性高的产品,尤其适合在严苛环境下工作的应用。其高功率过载能力和低外形设计使其成为许多工业领域的理想选择。因此,强烈推荐在相关应用中采用这款产品。如需进一步了解或购买,请访问TE Connectivity官网或直接联系客服团队。

HCF216J680RJ参数

参数
额定功率 200W
电阻个数 -
引脚数量 -
电阻值 680Ω
温度系数 ±200ppm/℃
精度 ±5%
长*宽*高 216mm*76mm*15mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HCF216J680RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCF216J680RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCF216J680RJ HCF216J680RJ数据手册

HCF216J680RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
