6318790-1

产品分类: 刀片式电源连接器
厂牌: TE CONNECTIVITY
产品描述: Conn Battery Interconnect PL 5 POS 2.5mm Solder RA Thru-Hole 5 Terminal 1 Port Tray
供应商型号: N-6318790-1
供应商: 云汉优选
标准整包数: 1

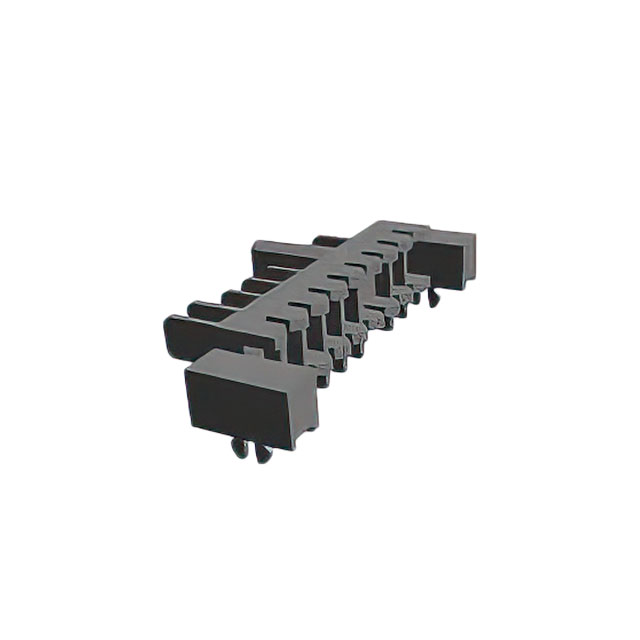

TE CONNECTIVITY 刀片式电源连接器 6318790-1

6318790-1概述

    电子元器件产品技术手册:DC Jack连接器

    1. 产品简介


    本文介绍的是一个DC Jack连接器(型号:6318790-1),属于Board-to-Board类型,适用于5个位置的板对板连接。该连接器具有2.5 mm(0.098 in)的中心线间距,能够承受最高30 VDC的工作电压。这款连接器设计为直角型,可焊接在印刷电路板上,主要用于电源和信号传输的应用场景。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数:
    - 操作电压: 30 VDC
    - 中心线间距: 2.5 mm(0.098 in)
    - 位置数: 5个
    - 工作温度范围: -20°C 至 80°C(-4°F 至 176°F)
    - 接触电流额定值: 最大6 A
    - 封装数量: 50个/托盘
    - 兼容性: 符合欧盟RoHS、ELV及REACH标准,不含SVHC物质
    - 焊锡工艺能力: 波峰焊至265°C

    3. 产品特点和优势


    此款DC Jack连接器的主要优势如下:
    - 高可靠性: 能够承载最高6 A的电流,适用于各种高功率需求的设备。
    - 广泛适用: 支持-20°C至80°C的工作温度范围,确保在恶劣环境下稳定运行。
    - 环保材料: 遵守多项国际环保法规,减少对环境的影响。
    - 易用性: 封装以50个/托盘的形式提供,方便批量生产时使用。

    4. 应用案例和使用建议


    该连接器常用于工业自动化设备、医疗仪器、以及家用电器中,如机器人手臂、医疗监护仪、家用空气净化器等。
    使用建议:
    - 确保连接器安装方向正确,避免误插。
    - 使用波峰焊时,控制温度在265°C以下,以防止损坏。
    - 定期检查连接器的接触点,保持清洁,防止氧化影响导电性能。

    5. 兼容性和支持


    该连接器支持多种其他电子元器件的兼容配置,具体参见技术手册中的相关部分。如有需要,可联系供应商获取更多技术支持信息,确保最佳的系统集成效果。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题: 连接不稳定
    - 解决方案: 检查连接器和焊接点是否有氧化或灰尘,必要时重新焊接。
    - 问题: 温度过高导致性能下降
    - 解决方案: 确保工作温度在规定的范围内,并采用合适的散热措施。
    - 问题: 接触电流不足
    - 解决方案: 检查连接器的接触电阻,必要时更换连接器。

    7. 总结和推荐


    综上所述,这款DC Jack连接器凭借其高可靠性、广泛的适用范围以及出色的环保特性,在多种应用场景中表现出色。因此,对于需要高质量电源和信号传输的电子产品,强烈推荐使用此款连接器。如果您正在寻找一款兼具性能与可靠性的连接器解决方案,那么6318790-1无疑是一个值得信赖的选择。

6318790-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

6318790-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6318790-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 刀片式电源连接器 TE CONNECTIVITY 6318790-1 6318790-1数据手册

6318790-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.7206 ¥ 31.6251
75+ $ 3.5535 ¥ 30.2048
150+ $ 3.4476 ¥ 29.3046
300+ $ 3.3864 ¥ 28.7844
4000+ $ 3.0804 ¥ 26.1834
5000+ $ 2.4072 ¥ 20.4612
10000+ $ 2.091 ¥ 17.7735
库存: 32430
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 948.75
直接购买
加入购物车
