3-794627-6

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.0mm间距6p双排排针 线对板连接器, Micro MATE-N-LOK系列, 直角, 表面
供应商型号: N-3-794627-6
供应商: 云汉优选
标准整包数: 150
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-794627-6

3-794627-6概述


    产品简介

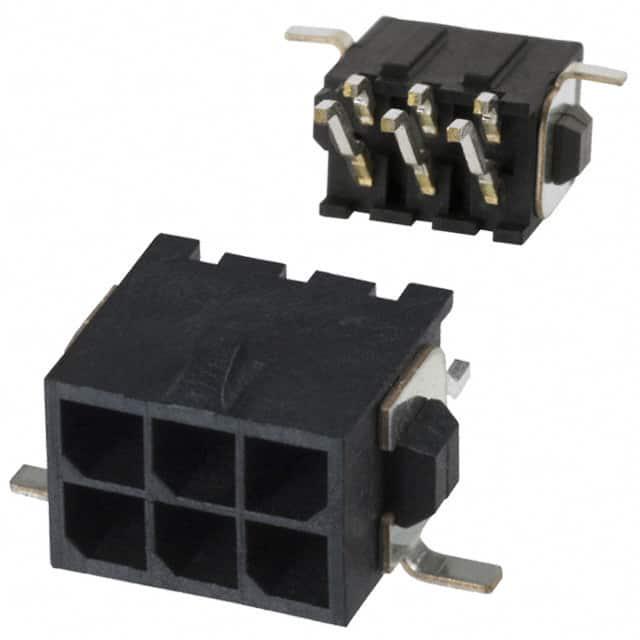

    本文介绍的是TE Connectivity公司生产的3-794627-6型PCB端子座(PCB Mount Header),这是一种用于电线与印刷电路板连接的组件。该产品属于矩形电源连接器,特别适用于电线到板的连接。此款PCB端子座拥有完全封闭的设计(Fully Shrouded),提供6个位置的连接点,中心线间距为3毫米。此外,它采用表面贴装(Surface Mount)方式,能够承载高达5安培的电流,适合多种电力系统应用。

    技术参数


    - 连接器类型:电线与印刷电路板连接器
    - 接触点数量:6个
    - 行数:2行
    - 每行位置数:3个
    - 连接器形状:矩形
    - 连接器系统:电线到板连接器
    - 接触面积:4.15毫米(长度)
    - 接触尺寸:0.64毫米
    - 插针尺寸:0.64毫米(方柱直径)
    - 电流承载能力:5安培
    - 最大工作电压:250伏交流电
    - 耐温范围:-40°C 至 105°C(-40°F 至 221°F)
    - 绝缘材料:高温度尼龙(Housing Material)
    - 插针材料:黄铜
    - 连接器安装方式:直角焊接(Right Angle)
    - 包装:单包装量150个,卷带包装(Tape)
    - UL认证:通过UL认证
    - REACH合规性:不含高关注物质(SVHC)

    产品特点和优势


    3-794627-6型PCB端子座的特点在于其全封闭式设计,确保了其抗干扰能力和可靠性。另外,由于采用了6个位置的配置,此连接器在多个通道的应用中表现出色。它的表面贴装技术简化了焊接过程,减少了人为错误,提高了装配效率。此外,其优异的电气特性使其成为各种电源和信号传输的理想选择。

    应用案例和使用建议


    此PCB端子座广泛应用于消费电子、工业自动化、医疗设备等多个领域。特别是在需要稳定且高效的电力连接场景中表现尤为突出。建议在进行安装时,仔细遵循制造商提供的安装指南,确保正确安装以发挥其最佳性能。同时,定期检查接触点,确保良好的电气连接。

    兼容性和支持


    3-794627-6型PCB端子座符合多项行业标准,如UL认证和REACH合规。此外,它与其它TE Connectivity系列的产品具有良好的兼容性,便于集成到现有系统中。TE Connectivity提供全面的技术支持和售后服务,包括产品咨询、技术指导及保修服务。如有任何问题,可以拨打免费电话+1 800 522 6752寻求帮助。

    常见问题与解决方案


    - 问题:连接器的电流承载能力是否足够?
    解决方案:此款PCB端子座的最大电流承载能力为5安培,适用于多数低至中等功率的应用。如果预计电流超过此值,则需选择其他更高电流承载能力的型号。
    - 问题:如何确认正确的安装方向?
    解决方案:连接器设计有直角焊接方式,可通过观察其外观判断安装方向。通常情况下,连接器的标识和标记会指向正确安装的方向。

    总结和推荐


    3-794627-6型PCB端子座凭借其优良的电气性能和可靠的设计,在多种电力和信号传输应用中表现出色。考虑到其广泛的兼容性、良好的机械强度和电气稳定性,我们强烈推荐此款产品。无论是在工业设备还是消费电子产品中,它都是一款值得信赖的选择。如果您正在寻找一款高效可靠的电线与印刷电路板连接器,那么3-794627-6将是您的不二之选。

3-794627-6参数

参数
针脚数 6pin
间距-配接 3mm
排数 2
排距 3mm
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
防护等级 -
颜色 黑色
类型 Header,Locking Ramp
额定电流 5A
长*宽*高 9.86mm*7.37mm*8.11mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3-794627-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-794627-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-794627-6 3-794627-6数据手册

3-794627-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.4098 ¥ 11.9833
300+ $ 1.3184 ¥ 11.2064
450+ $ 1.2852 ¥ 10.9242
600+ $ 1.2342 ¥ 10.4907
5100+ $ 1.0812 ¥ 9.1902
10200+ $ 1.02 ¥ 8.67
25200+ $ 0.9384 ¥ 7.9764
库存: 150
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 1797.49
直接购买
加入购物车
