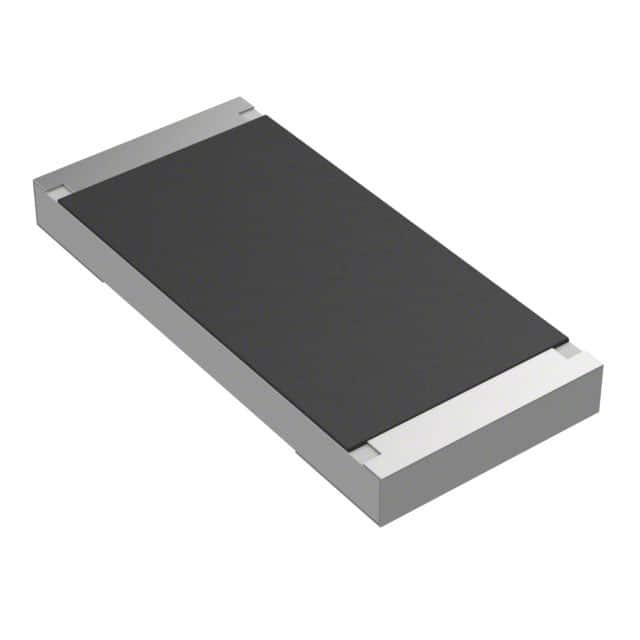

35502R7JT

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 2.7Ω 5W 4122 标准安装 11mm*5mm*1.2mm
供应商型号: 3231024
供应商: 海外现货
标准整包数: 5
TE CONNECTIVITY 其它固定电阻 35502R7JT

35502R7JT概述

    TE Connectivity SMD High Power Resistors 3550 系列技术手册

    1. 产品简介


    TE Connectivity 推出了一款新的厚膜高功率电阻,隶属于我们广受欢迎的 3522 系列,适用于自动放置并广泛应用于各种场合。该系列电阻具有5瓦特(在70°C时)的额定功率,适用于大量生产和多种应用。该系列产品采用标准的7英寸卷盘包装,每卷包含1000个电阻。

    2. 技术参数


    - 额定功率:5瓦特(在70°C时)
    - 电阻范围:1Ω 至 10MΩ
    - 电阻容差:±1%,±5%
    - 温度系数:1Ω至10Ω ≤ ±100 ppm/°C;10.1Ω至10MΩ ≤ ±100 ppm/°C
    - 最大工作电压:300V
    - 最大过载电压:600V
    - 介电强度:600V
    - 工作温度范围:-55°C 至 155°C
    - 引脚镀层:磨砂锡(表面处理)

    3. 产品特点和优势


    - 高功率密度:在4320尺寸封装中提供5瓦特的功率,适用于各种高功率应用。
    - 自动贴装:适合自动化生产线,提高生产效率。
    - 广泛的应用范围:适用于各种电气设备和系统,特别是需要大功率电阻的应用。
    - 可靠性高:经过严格的测试验证,包括高温老化测试、湿度测试和温度循环测试。

    4. 应用案例和使用建议


    应用案例:这些电阻常用于汽车电子、工业控制设备、电源管理设备、通信设备等。例如,在电源转换器中,这些高功率电阻可以用来实现电流限制和保护功能。
    使用建议:
    - 在高功率应用中,确保良好的散热措施,以保持电阻的稳定性和延长使用寿命。
    - 使用自动贴装机时,注意设置适当的焊接参数,以确保焊接质量。

    5. 兼容性和支持


    该产品与多种自动贴装设备兼容,能够方便地集成到现有的制造流程中。TE Connectivity 提供全面的技术支持,包括邮件、电话和在线聊天服务,确保客户能够获得及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题:如何识别电阻值?
    - 解决办法:使用标记规则识别电阻值。对于E-96系列,前三个数字是电阻值的三位有效数字,第四个数字表示零的数量。例如,1273代表127千欧姆(127KΩ)。对于E-24系列,前两个数字是电阻值的两位有效数字,第三个数字表示零的数量。例如,4R7代表4.7欧姆(4.7Ω)。
    - 问题:焊接过程中出现异常情况怎么办?
    - 解决办法:确保焊接温度和时间符合要求。如果电阻在焊接过程中出现问题,检查焊接设备的温度设定和焊接时间是否正确。必要时可联系TE Connectivity 获取技术支持。

    7. 总结和推荐


    TE Connectivity 的3550系列SMD高功率电阻以其高功率密度、自动贴装能力和广泛的适用性而著称。这些电阻非常适合高功率应用,且经过严格测试,确保可靠性和稳定性。如果您需要一款能够在高功率环境下长期稳定工作的电阻,这款产品是一个非常值得推荐的选择。

35502R7JT参数

参数
引脚数量 -
电阻值 2.7Ω
温度系数 ±200ppm/℃
精度 ±5%
额定功率 5W
电阻个数 -
长*宽*高 11mm*5mm*1.2mm
通用封装 4122
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

35502R7JT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35502R7JT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 35502R7JT 35502R7JT数据手册

35502R7JT封装设计

查看详情并下载
Symbol
Footprint
3D Model
