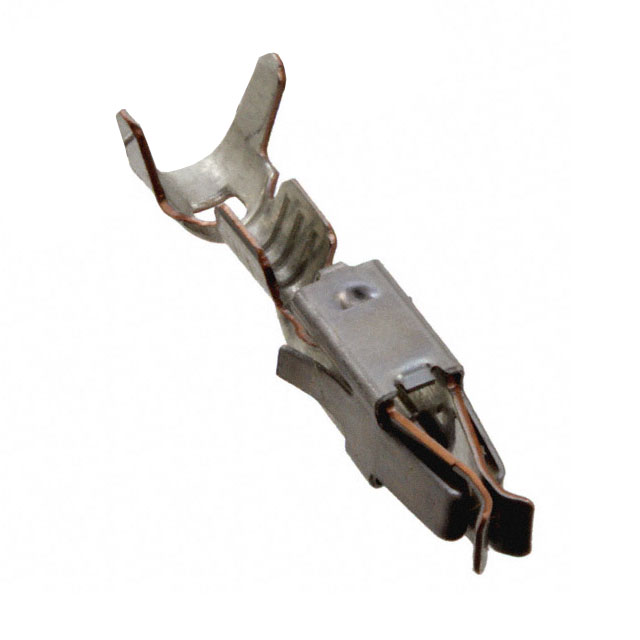

927770-6

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 800nm 银 17-20 AWG 压入式 18.8mm(长度)*5.4mm(高度)
供应商型号: JY-927770-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 927770-6

927770-6概述

    高质量文章:电子元器件产品技术手册

    1. 产品简介


    本文介绍的是型号为927770-6的接线端子(Receptacle),属于泰科电子(TE Connectivity)的“Jr Power Timer”系列产品。该产品专用于汽车行业中,能够承受25至40A的大电流传输。此外,这款接线端子采用独特的结构设计,适用于各种恶劣的工作环境,具有卓越的可靠性和耐用性。

    2. 技术参数


    - 尺寸参数:
    - 接触宽度:2.8 mm (0.11 in)
    - 接触厚度:0.8 mm (0.031 in)
    - 适用导线范围:20 – 17 AWG
    - 兼容绝缘直径范围:1.4 – 2.1 mm, 2 – 2.7 mm, 3.4 mm (0.134 in)
    - 电气参数:
    - 电流传输范围:25 – 40 A
    - 工作温度范围:-40 – 130°C(-40 – 266°F)
    - 额定电压:未提供具体数值,通常用于高压系统
    - 材料参数:
    - 接触镀层材料:银 (Silver)
    - 端子镀层材料:锡 (Tin, Sn)
    - 电镀工艺: stamped & formed
    - 密封材料:单线密封 (Single Wire Seal, SWS)

    3. 产品特点和优势


    - 可密封性:接线端子采用了密封设计,有助于防止湿气和污染物进入内部,提高可靠性。
    - 锁紧功能:具备锁定装置(锁紧闩锁),确保连接稳固且不易松动。
    - 广泛的适用性:可以在-40至130°C的工作温度范围内正常工作,适合多种复杂的应用场景。
    - 高载流能力:25到40A的电流传输能力使其成为处理大功率应用的理想选择。

    4. 应用案例和使用建议


    此款接线端子广泛应用于汽车领域,特别是需要处理较大电流的部位。例如,汽车的电池接线端子、发动机控制系统、以及各种传感器等。为了更好地发挥其性能,建议在安装时注意以下几点:
    - 在接线前确保所有部件干净且无氧化。
    - 安装时应避免过度扭曲或弯曲导线,以减少接触不良的风险。
    - 遵循正确的操作步骤,确保接线端子完全固定到位。

    5. 兼容性和支持


    该接线端子与特定类型的导线和电线相兼容,如铜基导线(Wire Base Material: Copper)。此外,它也符合行业标准,如DIN 72 551 Part 6 和 DIN ISO 6722 part 3。制造商提供了详细的客户支持服务,可通过电话+1 800 522 6752获取技术支持和帮助。

    6. 常见问题与解决方案


    - Q:如何正确安装接线端子?
    - A:确保导线插入端子并使用适当的工具进行压接。检查端子是否牢固固定,确保没有松动。

    - Q:接线端子出现接触不良怎么办?
    - A:检查导线是否有足够的裸露部分插入端子,并重新压接。如果问题依然存在,可能需要更换新的端子。

    7. 总结和推荐


    综合以上信息,型号927770-6的接线端子凭借其高载流能力、良好的密封性能及广泛的温度适应范围,在汽车电子系统中表现出色。因此,对于需要高性能接线端子的应用场合,我们强烈推荐使用这款产品。无论是安装便捷性还是在复杂工况下的表现,都让人印象深刻。如果您对其他相关配件或技术支持有需求,也可以通过上述联系方式获得帮助。

927770-6参数

参数
触头镀层厚度 800nm
类型 功率
线规 17-20 AWG
触头镀层
触头端接 压接
长*宽*高 18.8mm(长度)*5.4mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

927770-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

927770-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 927770-6 927770-6数据手册

927770-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
