首页  >  产品百科  >  2356981-1

2356981-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 压接 800nm 锡 24-26 AWG
供应商型号: 17-2356981-1CT-ND
供应商: Digi-Key
标准整包数: 1

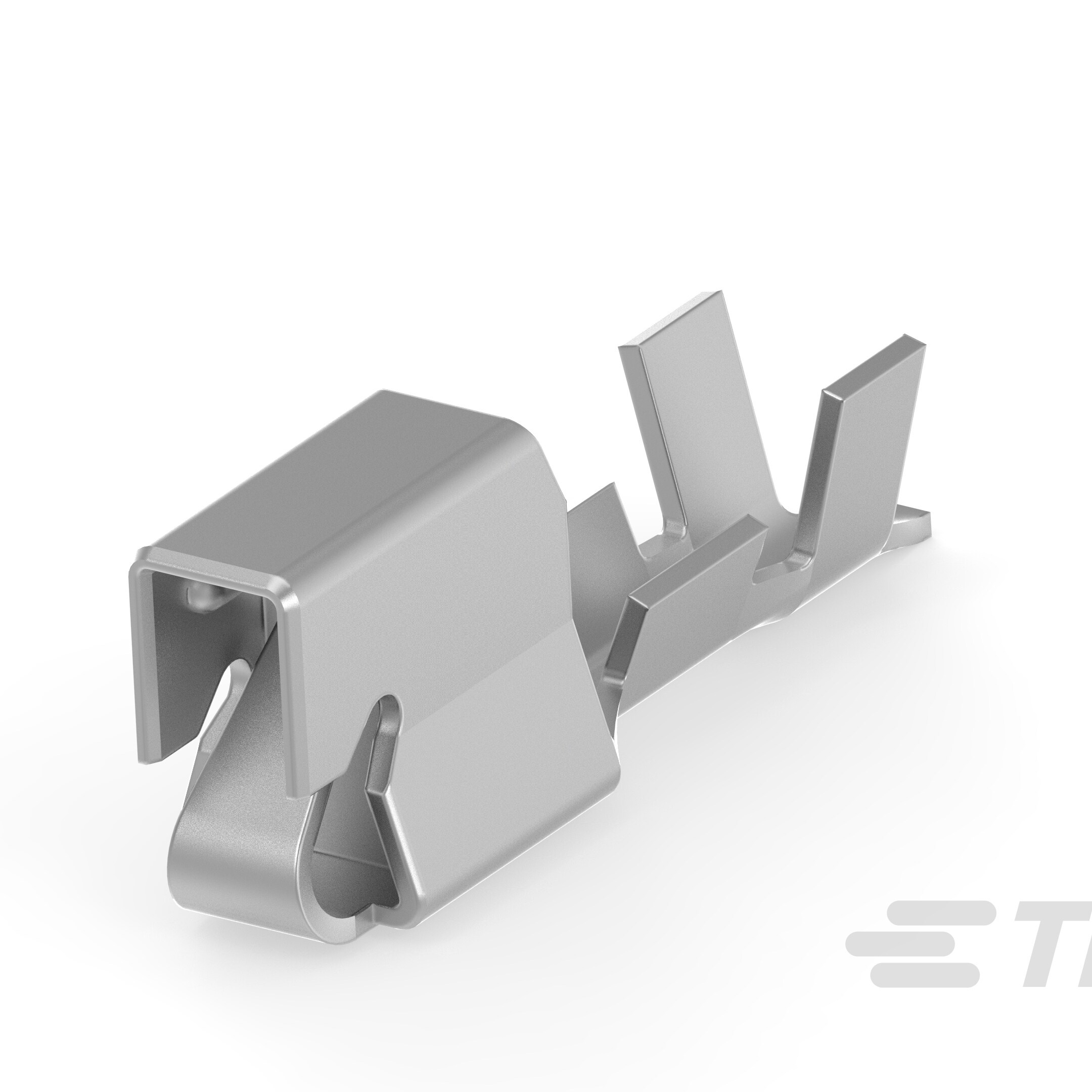

TE CONNECTIVITY 矩形连接器 - 触头 2356981-1

2356981-1概述


    产品简介


    产品名称:EP-II 接触器及插座组件
    EP-II 接触器和插座组件是专门用于电线与板件之间的连接的电子元器件。这些组件包括两种基本类型:接触器(contact)和插座(receptacle housing)。接触器可以接受不同规格的电线,从26至24 AWG到20至16 AWG。每种接触器都具备一个电线端子、绝缘端子和锁定窗口。而插座组件则适用于从2至12个位置的连接需求,采用3.96毫米的中心线间距。
    这种电子元器件广泛应用于各种工业领域,如通信设备、汽车电子系统、航空航天系统和工业自动化等领域。它们提供了可靠的电连接,并且通过独特的机械结构提高了电气和机械性能。

    技术参数


    | 参数 | 规格 |

    | 联系尺寸 | 26-24, 22-18, 20-16 AWG |
    | 插座位置数量 | 2 至 12 个 |
    | 中心线间距 | 3.96 毫米 |
    | 锁定机制 | 接触器上的锁定窗口与插座的锁定坡道配合 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电流 | 22-18 AWG (2.5A),20-16 AWG (3.5A) |
    | 尺寸公差 | ±0.13 毫米 |
    | 角度公差 | ±2 度 |
    | 材料 | 接触器:磷青铜,镀铜;插座:耐火尼龙(UL 94V-0 等级) |

    产品特点和优势


    1. 高可靠性:EP-II 接触器和插座组件设计精良,具有良好的电气和机械性能。
    2. 多样性:提供多种规格的接触器和插座,满足不同的应用需求。
    3. 易于装配:通过自动装配机器,可以在生产线上高效安装。
    4. 可二次锁定:接触器可以使用可拆卸的接触保持器进行二次锁定,防止意外脱出。
    5. 兼容性:可以与标准EP头对接,易于集成到现有系统中。

    应用案例和使用建议


    EP-II 接触器和插座组件可以应用于各种复杂的电气连接需求。例如,在通信设备中,可以确保信号传输的稳定性和可靠性;在汽车电子系统中,可以应对随机振动带来的挑战。
    使用建议:
    - 在安装前,请仔细检查所有组件和工具的状态,确保没有损坏。
    - 定期对接触器的安装质量进行检测,以确保符合规范要求。
    - 严格按照工具提供的说明进行操作,避免损伤部件。

    兼容性和支持


    EP-II 接触器和插座组件设计为与标准 EP 头兼容。TE Connectivity 公司为该产品提供详尽的技术支持,包括工具选择和装配指导。

    常见问题与解决方案


    1. 问题:如何正确插入和拔出接触器?
    - 解决方案:首先,将接触器正确定位并插入插座中,直到听到或感觉到咔哒声。然后轻轻拉回电线,确保接触器被牢固固定。
    2. 问题:如何移除已经安装的接触器?
    - 解决方案:需要使用特定工具(如精密镊子),按照说明书步骤进行操作。
    3. 问题:接触器和插座的材料有何特殊要求?
    - 解决方案:确保接触器不暴露于紫外线或化学腐蚀物质中,存储时应采取适当的防护措施。

    总结和推荐


    综上所述,EP-II 接触器和插座组件是一款可靠且高性能的产品。它不仅拥有出色的电气和机械性能,还具备多种规格和多样化的应用场景。如果您的项目需要高度可靠的电连接解决方案,那么EP-II是一个值得推荐的选择。无论是工业自动化、汽车电子还是其他领域,该产品都将为您的设计提供坚实的保障。

2356981-1参数

参数
类型 -
线规 24-26 AWG
触头镀层
触头端接 压接
触头镀层厚度 800nm
零件状态 在售
包装方式 卷带包装

2356981-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2356981-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 2356981-1 2356981-1数据手册

2356981-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2415 ¥ 2.0407
10+ $ 0.1978 ¥ 1.6714
25+ $ 0.1822 ¥ 1.5393
50+ $ 0.1711 ¥ 1.446
100+ $ 0.1511 ¥ 1.2767
250+ $ 0.1393 ¥ 1.1769
500+ $ 0.1261 ¥ 1.0554
1000+ $ 0.1186 ¥ 0.9924
2500+ $ 0.1093 ¥ 0.9149
库存: 4535
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.04
直接购买
加入购物车
