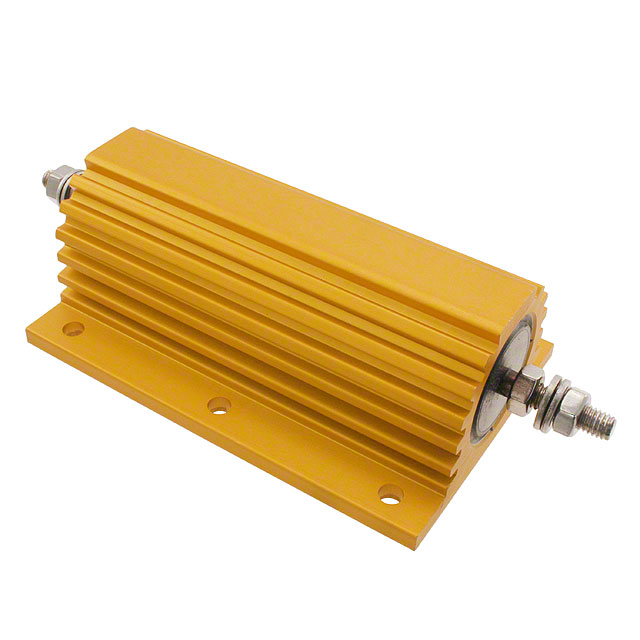

HSC25033RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 33Ω 250W 法兰安装 109mm*73mm*42mm
供应商型号: U-HSC25033RJ
供应商: 云汉优选
标准整包数: 2
TE CONNECTIVITY 其它固定电阻 HSC25033RJ

HSC25033RJ概述

    高性能铝制外壳电阻器 — HS 系列技术手册

    产品简介


    HS系列是TE Connectivity生产的铝制外壳功率电阻器,具有极高的稳定性和高功率密度,适用于广泛的工业应用场景。HS系列涵盖了5瓦到300瓦的功率范围,适用于制动电阻、平衡电阻、电容器充放电等多种用途。此外,该系列产品还提供定制化服务,满足不同客户的具体需求。

    技术参数


    以下是HS系列的详细技术规格和性能参数:
    | 类型 | 额定功率(W) | 带散热器时的功耗(W) | 不带散热器时的功耗(W) | 最小电阻值(Ω) | 最大电阻值(Ω) | 最大工作电压(V) | 绝缘电阻(MΩ) | 介电强度(峰值AC V) |
    |
    | HSA5, HSA10 | 5, 10 | 10, 16 | 5.5, 8 | R01 | 10K, 15K | 160, 265 | 10,000 | 1400 |
    | HSA25, HSA50| 25, 50 | 25, 50 | 12.5, 20 | R01 | 36K, 100K | 550, 1250 | 10,000 | 1400, 2500 |
    | HSA75 | 75 | 75 | 45 | R05 | 50K | 1400 | 10,000 | 5000 |
    | HSC100 | 100 | 100 | 50 | R05 | 100K | 1900 | 10,000 | 5000 |
    | HSC150 | 150 | 150 | 55 | R10 | 100K | 2500 | 10,000 | 5600 |

    产品特点和优势


    HS系列功率电阻器的特点包括:
    - 可靠性高:拥有超过50年的设计和制造经验,确保了产品的长期稳定性。
    - 高功率密度:最大功率可达300瓦,能满足各种高功率应用的需求。
    - 宽泛的应用场景:广泛应用于制动、平衡电阻及电容器充放电等领域。
    - 定制化服务:可根据客户需求提供定制化风道、端接及安装解决方案。
    - 优异的温度系数:对于低于100欧姆的电阻,温度系数为50 ppm/℃;高于100欧姆的电阻,温度系数为30 ppm/℃。

    应用案例和使用建议


    HS系列电阻器在多种应用场景下表现出色,如电动机控制系统、电源供应和牵引系统等。使用时需注意散热管理,尤其是HSC200、HSC250及HSC300型号。在使用这些型号时,建议使用专用散热膏以提升热传导效率。

    兼容性和支持


    HS系列电阻器与其他电子元器件具有良好的兼容性。TE Connectivity提供全面的技术支持和维护服务,确保客户能顺利使用并获得最佳效果。

    常见问题与解决方案


    - 问题:电阻器长时间工作后出现过热现象。
    解决办法:使用适当的散热器,并根据手册中的温度曲线调整负载条件。

    - 问题:电阻器阻值变化超出预期。
    解决办法:确认连接正确,并在必要时进行调整,确保达到所需的电阻值。

    总结和推荐


    HS系列功率电阻器凭借其高性能和高可靠性,在众多应用场景中表现出色。TE Connectivity不仅提供了丰富的标准产品,还提供定制化服务,充分满足客户的个性化需求。强烈推荐给需要高性能、高可靠性的电子工程设计师和制造商。

HSC25033RJ参数

参数
引脚数量 -
电阻值 33Ω
温度系数 ±50ppm/℃
精度 ±5%
额定功率 250W
电阻个数 -
长*宽*高 109mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC25033RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC25033RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSC25033RJ HSC25033RJ数据手册

HSC25033RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 59.042 ¥ 501.857
6+ $ 48.2658 ¥ 410.2593
10+ $ 44.9412 ¥ 382.0002
20+ $ 35.4246 ¥ 301.1091
200+ $ 33.1704 ¥ 281.9484
400+ $ 30.9264 ¥ 262.8744
1000+ $ 28.6722 ¥ 243.7137
库存: 10
起订量: 2 增量: 2
交货地:
最小起订量为:2
合计: ¥ 1003.71
直接购买
加入购物车
