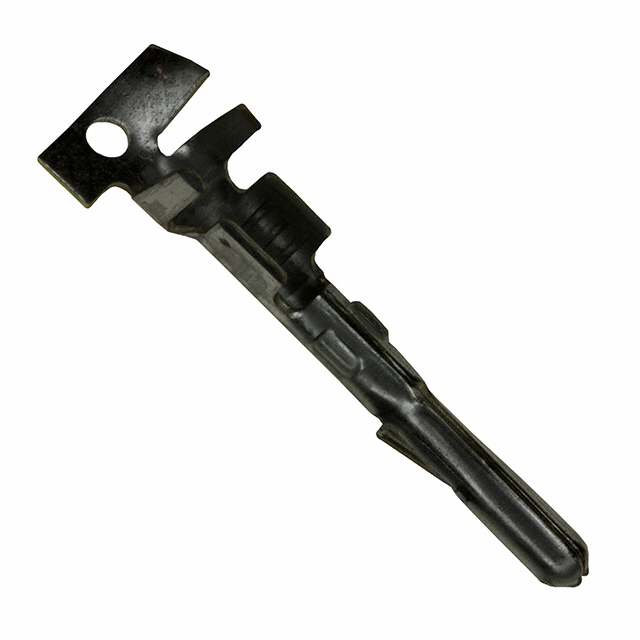

350558-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Power 压接 锡 16-18 AWG 压入式
供应商型号: 14M-350558-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 350558-1

350558-1概述


    产品简介


    5.0 mm Power Key Connectors (5.0 PKC) 是一种用于电源电路连接的电子元器件,主要适用于家用电器和燃气设备。这些连接器的特点是紧凑设计、高可靠性,以及能够处理较高的电流。它们主要用于将电线与印刷电路板(PCB)进行连接。

    技术参数


    - 中心线间距:5.0 mm
    - 额定电压:300 VAC
    - 最大电流:10A
    - 工作温度范围:-30°C ~ +105°C
    - 适用电线规格:24-16 AWG
    - 适用PCB厚度:1.6 mm
    - 机械寿命:50次插拔循环
    - 绝缘电阻:最小1000兆欧姆
    - 耐压等级:1.0 kVAC

    产品特点和优势


    - 紧凑设计:高度仅为19.4 mm,适合空间有限的应用。
    - 可靠锁定机制:带有双锁板,确保接头完全加载且不会脱落。
    - 声音提示:通过清晰的“咔哒”声确认接头的正确插入。
    - 防缠绕设计:锁定杠杆被壁保护,防止线缆缠绕。
    - 气泡释放:设计允许在灌封(PCB涂层)过程中排出气泡。
    - 符合认证标准:通过UL和CSA的认证。

    应用案例和使用建议


    5.0 mm Power Key Connectors 在家用电器特别是燃气设备中得到了广泛应用。例如,在烤箱、热水器等燃气设备中,这些连接器确保电源的稳定传输。为了更好地利用这一产品,建议在安装时注意电线规格和接头的正确对齐,以避免错误匹配。同时,考虑到热管理,可以在高温环境下选择更粗的导线,以提高电流承载能力。

    兼容性和支持


    - 兼容性:与现有的5.0 mm电源连接器系统兼容。
    - 技术支持:提供工具辅助中心(TAC)的技术支持服务,方便客户获取技术支持和购买工具。

    常见问题与解决方案


    1. 问题:无法确认连接器是否完全插入。
    - 解决方案:检查是否有清晰的“咔哒”声,并确认锁定杠杆已完全闭合。

    2. 问题:接触不良导致信号不稳定。
    - 解决方案:确保电线与连接器完全接触,可能需要重新焊接或更换连接器。

    3. 问题:连接器在高温下性能下降。
    - 解决方案:使用更大直径的电线,以降低内部电阻并减少热量产生。

    总结和推荐


    5.0 mm Power Key Connectors 具有优良的设计和可靠的性能,特别适合需要高性能电源连接的场合。其紧凑设计、高电流承载能力和易于安装的特性使其在市场上具有很强的竞争优势。推荐在需要稳定电源传输的应用中使用该产品,如家用电器和燃气设备。
    这篇文章详细介绍了5.0 mm Power Key Connectors 的基本参数、特点和优势,并提供了实际应用中的使用建议和技术支持信息,希望能够帮助用户更好地理解和使用这款产品。

350558-1参数

参数
线规 16-18 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Power
安装方式 压入式
零件状态 在售
包装方式 卷带包装

350558-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350558-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 350558-1 350558-1数据手册

350558-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
