首页  >  产品百科  >  FCR1206J33R

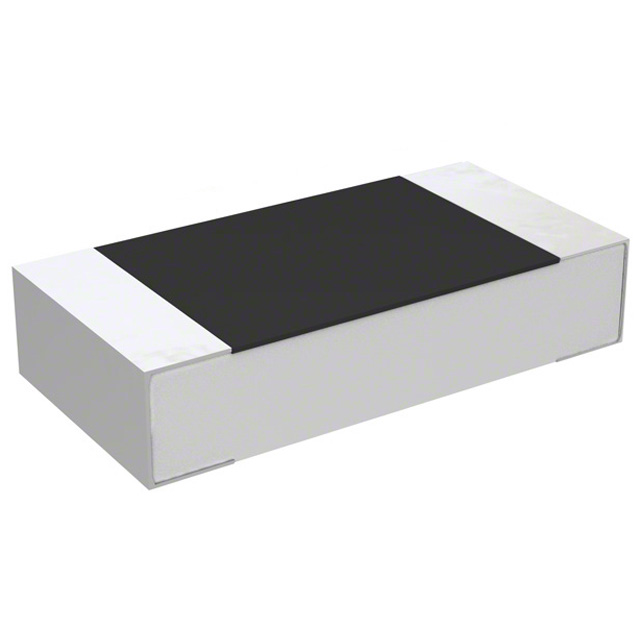

FCR1206J33R

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 33Ω ±5% ±500ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 1502926
供应商: element14
标准整包数: 10
TE CONNECTIVITY 网络阵列电阻 FCR1206J33R

FCR1206J33R概述


    产品简介


    本产品为精密熔断电阻器(Fusible Chip Resistors),型号为FCR系列。FCR系列电阻器具有已知的熔断特性,能够在电路过载或短路时迅速断开电路,从而保护设备免受损害。这些电阻器广泛应用于电池供电的电路、高频率操作以及其他需要精确电阻值的应用场合。常见的封装尺寸包括0603、0805、1206、1210和2010。

    技术参数


    FCR系列熔断电阻器的技术参数如下表所示:
    | 封装尺寸 | 额定功率 (W) | 电阻范围 (Ω) | 温度系数 (ppm/°C) | 容差 (%) | 熔断特性 |
    |
    | 0603 | 0.063 | 5.6 ~ 33 | ±500 | ±5 | 2.00秒内熔断 |
    | 0805 | 0.100 | 10 ~ 82 | ±500 | ±5 | 2.50秒内熔断 |
    | 1206 | 0.125 | 10 ~ 82 | ±500 | ±5 | 1 < t ≤ 60秒 |
    | 1210 | 0.250 | 10 ~ 300 | ±500 | ±5 | 3.75秒内熔断 |
    | 30 ~ 300 | 3.00秒内熔断 |
    | 2010 | 0.500 | 10 ~ 100 | ±500 | ±5 | 4.50秒内熔断 |
    工作温度范围:-55°C 至 +125°C。

    产品特点和优势


    FCR系列熔断电阻器的主要特点和优势如下:
    1. 已知的熔断特性:这些电阻器不会在熔断过程中产生火焰或烟雾,因此更加安全可靠。
    2. 适用于电池供电的电路:它们特别适用于需要低功耗和高精度的电池供电设备。
    3. 多种封装尺寸:提供了0603、0805、1206、1210和2010等多种封装尺寸,适应不同的应用场景。
    4. 高可靠性:适用于高频操作和其他需要高稳定性的应用场合。
    5. 优良的耐热性:能够在较宽的工作温度范围内正常工作。

    应用案例和使用建议


    FCR系列熔断电阻器广泛应用于各种电子设备中,例如:
    - 便携式电子设备:如智能手机、平板电脑等,用于保护电池供电电路。
    - 工业控制系统:用于保护高频率操作的电路。
    - 汽车电子:用于保护车载电子设备中的电路。
    使用建议:
    1. 正确选择封装尺寸:根据具体应用需求选择合适的封装尺寸,以确保最佳性能。
    2. 注意工作温度范围:确保在规定的温度范围内使用,避免超出范围导致性能下降。
    3. 合理布局:在电路设计中合理布置熔断电阻器,以确保其能够及时响应电路异常。

    兼容性和支持


    FCR系列熔断电阻器具有良好的兼容性,可与大多数标准电路板和电子设备兼容。TE Connectivity提供全面的技术支持和售后服务,包括在线帮助、电话咨询和实时聊天服务。如有任何问题,可以通过官方网站联系技术支持团队。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下工作时性能不稳定。
    - 解决方案:确保电阻器在规定的温度范围内工作,并考虑使用散热措施以保持温度稳定。
    2. 问题:电阻器在熔断后无法正常复位。
    - 解决方案:检查电路是否存在持续的过载情况,必要时更换新的电阻器。
    3. 问题:电阻器在安装后出现焊接不良的情况。
    - 解决方案:确保在正确的温度下进行焊接,并遵循正确的焊接工艺流程。

    总结和推荐


    FCR系列熔断电阻器凭借其独特的熔断特性、高可靠性及广泛的适用范围,在众多应用场景中表现出色。其优良的耐热性和多种封装尺寸使其成为电子设备中不可或缺的组件。鉴于其卓越的性能和广泛应用,我们强烈推荐在需要高可靠性和安全性的电子设备中使用FCR系列熔断电阻器。

FCR1206J33R参数

参数
电阻值 33Ω
电阻个数 -
精度 ±5%
温度系数 ±500ppm/℃
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FCR1206J33R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FCR1206J33R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY FCR1206J33R FCR1206J33R数据手册

FCR1206J33R封装设计

查看详情并下载
Symbol
Footprint
3D Model
