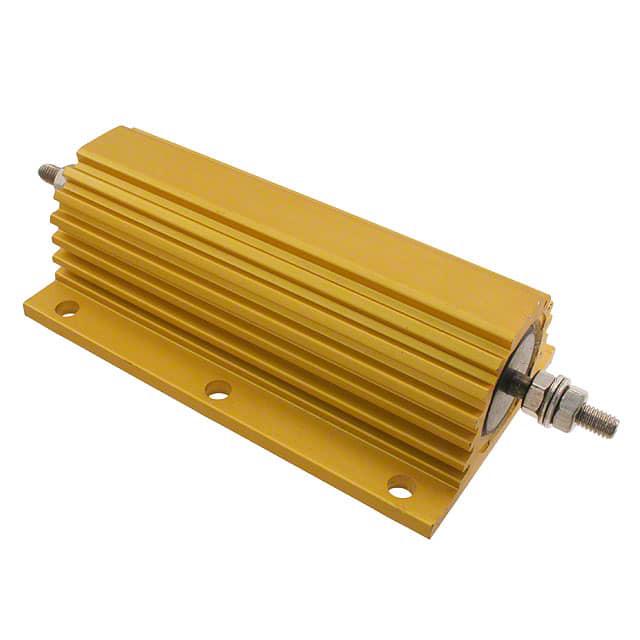

HSC30015RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 15Ω 300W 法兰安装 128mm*73mm*42mm
供应商型号: A102392-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSC30015RJ

HSC30015RJ概述

    高质量文章:铝制外壳功率电阻器HS系列

    产品简介


    铝制外壳功率电阻器HS系列是TE Connectivity生产的标准及定制铝制外壳电阻器。该系列电阻器具有从5瓦到300瓦的不同功率等级,适用于通用电源、发电系统以及牵引行业。作为欧洲领先的供应商,TE Connectivity在设计和制造方面拥有超过50年的经验,为用户提供高性能、高可靠性的电阻器产品。本系列电阻器采用优质材料制成,确保了卓越的稳定性和可靠性,适合广泛的应用场合。

    技术参数


    - 功率等级
    - HSA系列(5瓦至75瓦):可选型号包括HSA5、HSA10、HSA25、HSA50和HSC75。
    - HSC系列(100瓦至300瓦):可选型号包括HSC100、HSC150、HSC200、HSC250和HSC300。
    - 散热条件下的最大功耗
    - HSA系列:HSA5为10瓦,HSA10为16瓦,HSA25为25瓦,HSA50为50瓦,HSC75为75瓦。
    - HSC系列:HSC100为100瓦,HSC150为150瓦,HSC200为200瓦,HSC250为250瓦,HSC300为300瓦。
    - 无散热器时的最大功耗
    - HSA系列:HSA5为5.5瓦,HSA10为8瓦,HSA25为12.5瓦,HSA50为20瓦,HSC75为45瓦。
    - HSC系列:HSC100为50瓦,HSC150为55瓦,HSC200为50瓦,HSC250为60瓦,HSC300为75瓦。
    - 最大工作电压
    - HSA系列:HSA5为160伏,HSA10为265伏,HSA25为550伏,HSA50为1250伏,HSC75为1400伏。
    - HSC系列:HSC100为1900伏,HSC150为2500伏,HSC200为1900伏,HSC250为2200伏,HSC300为2500伏。
    - 介电强度
    - HSA系列:最低1400伏,最高2500伏。
    - HSC系列:最低5000伏,最高5600伏。
    - 长期稳定性
    - 在1000小时内的阻值变化率:最高为2%。
    - 绝缘电阻
    - 干燥条件下:最低10,000兆欧;湿气测试后:最低1000兆欧。

    产品特点和优势


    HS系列铝制外壳功率电阻器具备多种独特功能和优势,使其在众多应用中脱颖而出:
    - 稳定性高:经久耐用且长期稳定性良好,1000小时内阻值变化率不超过2%。
    - 广泛应用:适用于制动电阻、平衡电阻、电容充电和放电、火花抑制、滤波等多种应用场合。
    - 定制化服务:提供多种风圈、端子和安装方式选择,能够满足不同客户的需求。
    - 高可靠性和高性能:采用高品质材料,提供高可靠性和卓越的性能表现。
    - 丰富的功率范围:涵盖5瓦到300瓦的宽广功率范围,覆盖大多数应用需求。

    应用案例和使用建议


    HS系列铝制外壳功率电阻器广泛应用于工业机械、汽车和轨道交通等领域。以下是一些典型的应用案例:
    - 制动电阻:用于吸收制动过程中产生的大量能量。
    - 电容充电和放电:用于平滑电流波动,确保电路稳定运行。
    - 电力转换和滤波:减少电力转换过程中的损耗,提高系统效率。
    使用建议:
    - 确保电阻器正确安装于指定的散热器上,以充分利用散热性能。
    - 根据应用需求选择合适的功率等级,避免过载。
    - 定期检查并清洁散热器,保持良好的热传导性能。

    兼容性和支持


    - 兼容性:HS系列铝制外壳功率电阻器设计用于与标准散热器兼容,确保最佳散热效果。
    - 技术支持:TE Connectivity为用户提供全面的技术支持,包括定制化服务、安装指导和售后维护。

    常见问题与解决方案


    - Q: 使用时出现过热现象怎么办?
    - A: 确保电阻器正确安装于散热器上,避免负载过大,如需增加功率,可以考虑选用更大功率的型号。

    - Q: 如何判断电阻器的使用寿命?
    - A: 定期进行阻值测试,关注阻值变化率,若变化率超过规定范围,则可能需要更换。

    总结和推荐


    铝制外壳功率电阻器HS系列凭借其广泛的应用范围、出色的稳定性和多样化的定制服务,在市场上具有显著的竞争优势。其高可靠性、优良的性能和广泛的应用场景使其成为众多行业用户的首选。如果您正在寻找一款高效、可靠的电阻器,HS系列无疑是一个值得信赖的选择。

HSC30015RJ参数

参数
额定功率 300W
电阻个数 -
引脚数量 -
电阻值 15Ω
温度系数 ±50ppm/℃
精度 ±5%
长*宽*高 128mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC30015RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC30015RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSC30015RJ HSC30015RJ数据手册

HSC30015RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.4416 ¥ 631.3519
10+ $ 55.6223 ¥ 465.4893
26+ $ 50.0684 ¥ 419.0099
50+ $ 46.9267 ¥ 392.7176
100+ $ 44.0849 ¥ 368.9353
250+ $ 40.9757 ¥ 342.9151
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 631.35
