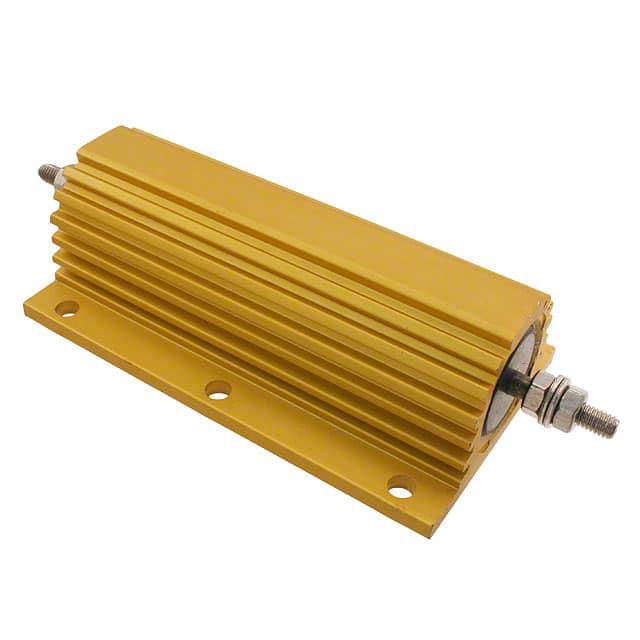

HSC300330RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 330Ω ±5% ±30ppm/℃ 法兰安装 128mm*73mm*42mm
供应商型号: ET-652684
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 HSC300330RJ

HSC300330RJ概述

    高性能铝制封装电阻器HS系列技术手册

    1. 产品简介


    本技术手册介绍了TE Connectivity公司的HS系列高性能铝制封装电阻器。HS系列覆盖了从5瓦到300瓦的功率范围,提供广泛的选择以适应不同的应用需求。这些电阻器以其稳定性高、可靠性强的特点而著称,适用于制动电阻、平衡电阻、电容器充电和放电等多种工业应用。

    2. 技术参数


    HS系列的技术规格详细如下:
    | 型号 | 功率范围(瓦) | 最大功耗(W) | 阻值范围(欧姆) | 工作电压(V) | 绝缘电阻(兆欧) |
    |
    | HSA5-HSA50 | 5 - 50 | 10, 16, 25, 50, 75 | R01, R01, R01, R01, R05 | 160, 265, 550, 1250, 1400 | 干燥条件下≥10,000MΩ |
    | HSC75-HSC300 | 75 - 300 | 100, 150, 200, 250, 300 | R05, R10, R10, R10, R10 | 1900, 2500, 1900, 2200, 2500 | 干燥条件下≥10,000MΩ |
    注:型号名称以“HSA”开头为5至50瓦系列,以“HSC”开头为100至300瓦系列。

    3. 产品特点和优势


    HS系列铝制封装电阻器的主要特点和优势包括:
    - 多样化的产品选择:覆盖了5瓦到300瓦的广泛应用需求。
    - 高可靠性:具有超过50年的设计和制造经验。
    - 灵活定制:可根据应用需求提供不同类型的线圈、端子和安装方式。
    - 高性能:低电阻、低电感和高电压版本可选,满足特殊应用需求。

    4. 应用案例和使用建议


    HS系列电阻器广泛应用于以下场景:
    - 制动电阻:在电动汽车中作为动能回收系统的能量吸收装置。
    - 电容器充电和放电:用于电源供应系统中,确保电路安全运行。
    - 电气机械通用用途:如电机驱动和控制系统中的保护元件。
    使用建议:
    - 在高温环境下使用时,确保使用散热器并遵循适当的降额曲线。
    - 在脉冲负载下工作时,需特别注意瞬时过载对电阻的影响。

    5. 兼容性和支持


    HS系列电阻器可以与其他电子元件良好兼容,适用于标准和定制化设计。TE Connectivity提供了全面的支持服务,包括技术咨询、定制设计和故障排除服务。通过官方网站te.com/help,用户可以获取进一步的帮助信息。

    6. 常见问题与解决方案


    - 问题1:长时间高负荷运行导致温度过高。
    - 解决方案:使用合适的散热器,严格按照降额曲线操作。
    - 问题2:在潮湿环境中绝缘性能下降。
    - 解决方案:保持良好的通风条件,避免长期暴露在潮湿环境中。
    - 问题3:无法达到指定的电阻值。
    - 解决方案:检查连接线路是否正确无误,确认接线是否有松动。

    7. 总结和推荐


    HS系列铝制封装电阻器凭借其强大的功能、稳定的性能以及多样化的应用范围,在市场上具有显著的竞争优势。特别是其优秀的可靠性与长期稳定性使其成为各种工业应用的理想选择。因此,我们强烈推荐HS系列电阻器作为高要求应用场合的首选。
    以上是根据您提供的资料整理的HS系列铝制封装电阻器技术手册概览。希望这些信息能够帮助您更好地了解该产品。

HSC300330RJ参数

参数
电阻值 330Ω
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 128mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC300330RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
