HSA2539RF

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 39Ω ±1% ±50ppm/℃ 法兰安装 29mm*28mm*15mm
供应商型号: 279-HSA2539RF
供应商: Mouser
标准整包数: 1

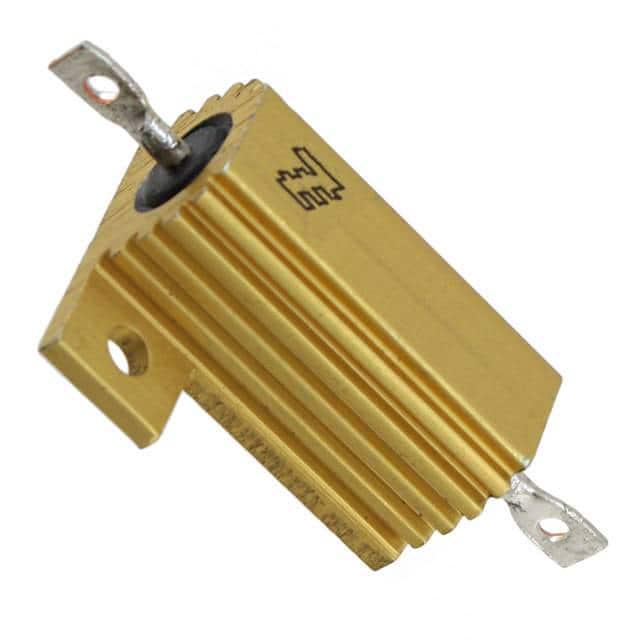

TE CONNECTIVITY 网络阵列电阻 HSA2539RF

HSA2539RF概述

    电子元器件产品技术手册:铝壳功率电阻器

    产品简介


    本产品属于铝壳功率电阻器系列,型号为HS系列。该系列电阻器具有高稳定性和高品质特性,适用于广泛的工业应用。它们能在有限空间内快速消散高功率,同时保持相对低的表面温度。这些电阻器广泛应用于制动电阻、平衡电阻、电容器充放电、过压保护(Crowbar)、滤波电路以及电动机的一般使用场合。此外,它们还通过分销商渠道提供给客户。

    技术参数


    | 参数 | HSA5 | HSA10 | HSA25 | HSA50 | HSC75 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |

    | 额定功率(瓦特) | 5 | 10 | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
    | 散热器温升(℃) | 40 | 40 | 40 | 40 | 35 | 35 | 35 | 35 | 35 | 35 |
    | 最大电阻值(欧姆) | 10K | 15K | 36K | 100K | 50K | 100K | 100K | 50K | 68K | 82K |
    | 工作电压(伏特) | 160 | 265 | 550 | 1250 | 1400 | 1900 | 2500 | 1900 | 2200 | 2500 |
    | 绝缘电阻(兆欧) | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 |
    | 温度系数(ppm/℃) | 50 | 50 | 50 | 50 | 30 | 30 | 30 | 30 | 30 | 30 |

    产品特点和优势


    - 高稳定性:经过长期验证的高可靠性和稳定性,满足严苛的工作环境要求。
    - 多功能性:适用于广泛的工业应用,从制动电阻到电容器充放电。
    - 定制设计:可提供多种绕线方式、端接和安装选项,以适应不同应用场景。
    - 宽范围选择:从5瓦到300瓦,甚至更高功率版本,是市场上最全面的产品系列之一。
    - 高脉冲能量:适合需要处理高脉冲能量的应用,确保稳定运行。

    应用案例和使用建议


    - 制动电阻:用于电机和机械设备的制动系统,保证安全平稳减速。
    - 平衡电阻:在电力系统中作为负载均衡组件,确保电压和电流的稳定。
    - 电容器充放电:作为缓冲电阻,保护敏感电子元件免受瞬态冲击。
    使用建议:
    - 使用适当的散热器,确保电阻器工作温度在允许范围内。
    - 定期检查和测试电阻器,以保证长期稳定运行。

    兼容性和支持


    TE Connectivity 提供全面的技术支持,包括安装指导和维护服务。此外,这些电阻器与多种标准设备和系统兼容,便于集成到现有设备中。

    常见问题与解决方案


    1. 问:如何判断电阻器是否需要更换?
    - 答:如果出现异常发热、噪音或功能失效,应及时检查并可能更换电阻器。

    2. 问:如何提高电阻器的使用寿命?
    - 答:定期维护、正确散热、避免长时间过载使用可以显著延长电阻器寿命。

    总结和推荐


    综上所述,铝壳功率电阻器HS系列是一款高性能、高稳定性的产品,适合广泛应用场合。TE Connectivity 提供的全面支持和服务使其成为市场上最具竞争力的选择之一。强烈推荐此产品给需要高功率和高可靠性电阻器的用户。

HSA2539RF参数

参数
电阻值 39Ω
电阻个数 -
精度 ±1%
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 29mm*28mm*15mm
安装方式 法兰安装
零件状态 在售
包装方式 托盘

HSA2539RF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA2539RF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSA2539RF HSA2539RF数据手册

HSA2539RF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2455 ¥ 69.6745
10+ $ 5.148 ¥ 43.5006
20+ $ 4.521 ¥ 38.2025
50+ $ 4.1472 ¥ 35.0438
100+ $ 3.4884 ¥ 29.477
200+ $ 3.186 ¥ 26.9217
500+ $ 2.94 ¥ 24.843
1000+ $ 2.751 ¥ 23.246
库存: 81
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.67
