5-104809-2

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.54mm 1 3pin 3A 380nm 金 黑色 通孔安装 10.16mm(长度)*13.79mm(高度)
供应商型号: JY-5-104809-2
供应商: 云汉优选
标准整包数: 1

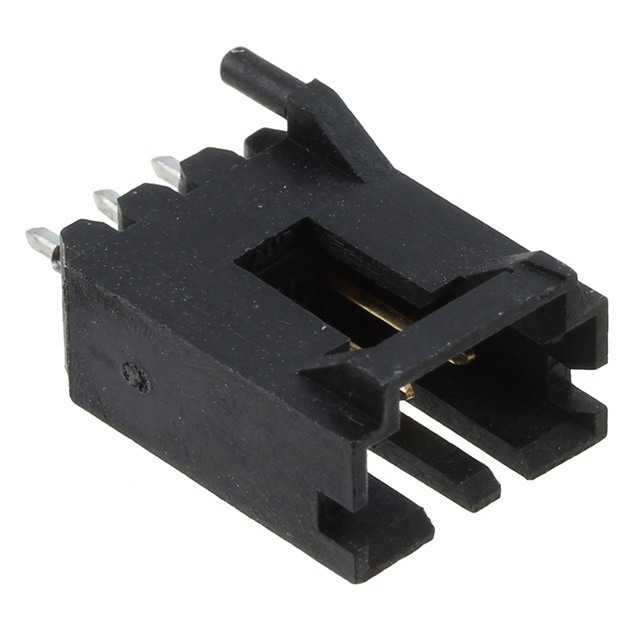

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-104809-2

5-104809-2概述

    # 电子元器件技术手册:PCB Mount Header

    产品简介


    基本介绍
    本技术手册介绍的产品是一款垂直安装的印刷电路板(PCB)插头,适用于线对板连接。产品型号为5-104809-2,属于TE Connectivity品牌下的AMPMODU系列。该产品主要用于信号传输,在电子制造、工业自动化等领域有着广泛的应用。
    主要功能
    这款插头具有完全屏蔽设计,提供三个位置的接点配置,能够有效提升信号传输的稳定性和可靠性。采用金镀层的接触区域,确保长期使用时的电气性能和机械性能。通过孔焊接工艺,保证了良好的电气连接和物理连接稳定性。
    应用领域
    - 电子制造
    - 工业自动化
    - 通信设备
    - 医疗器械
    - 汽车电子

    技术参数


    外观及尺寸
    - 外观颜色: 黑色
    - 中心间距: 2.54 mm(0.1 in)
    - 高度: 13.59 mm(0.535 in)
    - 长度: 10.16 mm(0.4 in)
    电气特性
    - 最大电流: 3 A
    - 接触电阻: 15 mΩ
    - 绝缘电阻: 5000 MΩ
    - 耐压等级: 600 V(最大值)
    - 引脚镀层厚度:
    - 接触面: 0.381 µm(15 µin)
    - 焊盘面: 2.54 µm(100 µin)
    - 引脚材质: 黄铜
    使用条件
    - 操作温度范围: -65°C 至 105°C(-85°F 至 221°F)
    - 环境温度等级: 高温等级
    其他特性
    - 兼容标准: CSA LR7189, UL E28476
    - 阻燃等级: UL 94V-0
    - 无卤素: 低卤素,Br, Cl, F, I < 900 ppm(按均质材料计算)
    - 焊锡工艺: 能够承受最高260°C的回流焊

    产品特点和优势


    独特功能
    - 完全屏蔽设计: 有效防止外部干扰,提升信号传输的稳定性。
    - 高电流承载能力: 最大可承载3A电流,满足多种应用场景需求。
    - 长寿命镀层: 金镀层保证了长期使用的可靠性和电性能。
    - 高耐压等级: 600V的最大耐压等级,增强了产品的安全性和可靠性。
    - 高温适应性: 能够在高达105°C的操作环境下稳定工作,适用范围广。
    市场竞争力
    - 高效信号传输: 低接触电阻和高绝缘电阻,确保信号传输的质量。
    - 高可靠性: 完全屏蔽设计和优质材料,确保产品在恶劣环境下的长期可靠性。
    - 环保合规: 符合多项环保标准,符合国际规范要求。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业自动化控制系统中,如电机控制单元、传感器接口、通信模块等。此外,它也适用于医疗设备中的信号传输模块,以及汽车电子系统的连接。
    使用建议
    - 在组装过程中,请确保所有引脚正确插入并焊接到PCB上。
    - 在焊接过程中,建议使用助焊剂以提高焊接效果。
    - 确保插头和插座完全对接,并且使用正确的定位柱进行固定,以避免误插和松动。

    兼容性和支持


    兼容性
    - 其他电子元器件: 可与AMPMODU系列的其他产品无缝兼容。
    - 系统支持: 可与多种行业标准设备兼容,包括CSA LR7189, UL E28476等。
    支持和服务
    - 技术支持: 如需技术支持,可拨打免费电话 +1 800 522 6752。
    - 文档资源: 请访问TE Connectivity官方网站获取更多详细资料和用户指南。

    常见问题与解决方案


    常见问题与解决方法
    1. 问题: 插头无法正确安装到PCB上。
    - 解决方案: 确认插头与PCB的针脚对齐,并使用正确的焊接工艺进行焊接。
    2. 问题: 插头接触不良。
    - 解决方案: 检查接触区域是否有污渍或损坏,确保引脚正确焊接且没有虚焊。
    3. 问题: 插头耐压不达标。
    - 解决方案: 重新检查焊接质量,并确保所有接触面干净且完好。

    总结和推荐


    综合评估
    这款垂直安装的PCB插头具备完全屏蔽设计、高电流承载能力和优异的电气性能。其独特的功能使其在多种工业应用中表现出色,特别是在信号传输质量和可靠性方面表现突出。
    推荐使用
    鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高可靠性信号传输的电子设备中使用此款插头。无论是工业自动化还是医疗器械等领域,它都是理想的选择。

5-104809-2参数

参数
防护等级 -
额定电流 3A
类型 Header,Latch Holder
触头镀层 - 配接
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 380nm
针脚数 3pin
排数 1
长*宽*高 10.16mm(长度)*13.79mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,管装

5-104809-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104809-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-104809-2 5-104809-2数据手册
