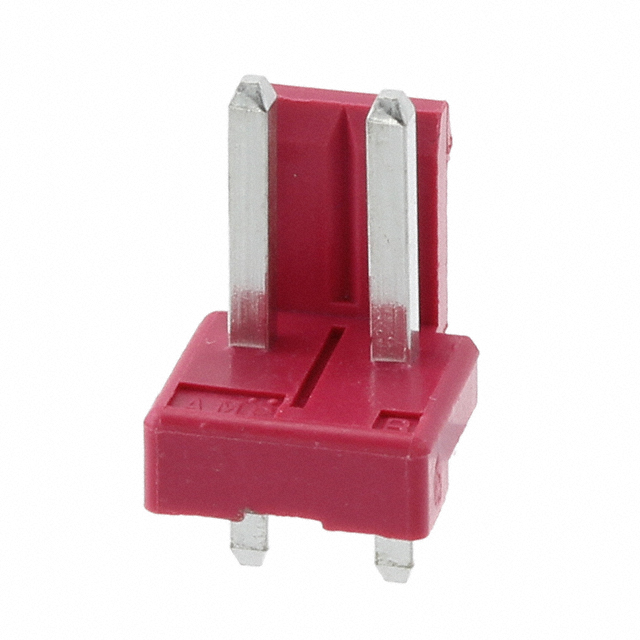

4-1123723-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3.96mm 1 2pin 7.5A 锡 红色 通孔安装
供应商型号: N-4-1123723-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-1123723-2

4-1123723-2概述


    产品简介


    本产品是一款经济型电源PCB连接器,型号为4-1123723-2。它是一种垂直安装的板对线插头,专为2位置设计,中心间距为3.96毫米(0.156英寸),采用部分屏蔽设计,适用于锡焊的通孔焊接工艺。这款产品主要用于各种电子设备中的电源连接,广泛应用于工业控制、通信设备、计算机及外围设备等领域。

    技术参数


    - 产品类型:PCB连接器,垂直安装,板对线插头
    - 中心间距(Pitch):3.96毫米(0.156英寸)
    - 位置数量:2
    - 行数:1
    - 接触点数量:2
    - 最大操作电压:250 VAC
    - 工作温度范围:-30°C至105°C(-22°F至221°F)
    - 连接器长度:7.86毫米(0.309英寸)
    - 连接器高度:9.2毫米(0.36英寸)
    - 连接器宽度:8.5毫米(0.334英寸)
    - PCB厚度:1.6毫米(0.063英寸)
    - 引脚类型:方形
    - 电流额定值:8A
    - 接点材料:黄铜镀锡
    - 包装方式:袋装,每包6000个

    产品特点和优势


    这款4-1123723-2经济型电源PCB连接器具有多个显著的优势。首先,它采用了部分屏蔽设计,提高了抗干扰能力,确保信号传输的稳定性。其次,这款连接器能够在广泛的温度范围内稳定工作,最高可达105°C,适合多种恶劣环境的应用。此外,它通过了UL认证,并具备UL 94V-0阻燃等级,保证了其安全性。最后,它的高性价比和广泛的适用性使其在市场上具有很强的竞争力。

    应用案例和使用建议


    这种连接器在工业控制和通信设备中有着广泛的应用。例如,在自动化控制系统中,它可以用于传感器与控制器之间的电源连接;在通信设备中,可以用于电源模块与主板的连接。为了确保最佳性能,建议在焊接过程中严格控制温度,避免过热损坏。同时,根据实际需求选择合适的接线方案,并确保良好的接地措施。

    兼容性和支持


    这款4-1123723-2经济型电源PCB连接器与一系列相关产品兼容,如相同系列的其他型号。制造商提供全面的技术支持,包括在线文档和电话咨询服务。如果有任何问题,用户可以通过电话联系技术支持团队获得帮助。此外,该产品符合多项环保法规,如欧盟RoHS和ELV指令,以及中国RoHS 2标准,确保产品安全可靠。

    常见问题与解决方案


    1. 问题:焊接过程中连接器出现损坏。
    - 解决方案:检查焊接温度是否过高,建议控制在260°C以内,并确保焊接时间不超过规定要求。

    2. 问题:接触不良。
    - 解决方案:检查接点是否清洁,确认引脚与插座完全对接,并进行适当的清洁处理。

    3. 问题:无法正确锁定。
    - 解决方案:确认锁紧机构是否正常工作,如有必要,检查是否有异物阻碍,确保锁紧机构正常运作。

    总结和推荐


    综上所述,4-1123723-2经济型电源PCB连接器是一款功能强大且性能稳定的电子元件。其卓越的设计、广泛的适用性和完善的售后服务使其成为市场上值得信赖的选择。对于需要在严苛环境中工作的应用,我们强烈推荐使用这款产品。如果您有任何疑问或需要更多详细信息,请联系制造商获取进一步的支持。

4-1123723-2参数

参数
额定电流 7.5A
排数 1
针脚数 2pin
间距-配接 3.96mm
类型 Header,Locking Ramp
颜色 红色
触头镀层厚度 - 配接 -
防护等级 -
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级,照明级,通用级
零件状态 在售
包装方式 散装

4-1123723-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1123723-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-1123723-2 4-1123723-2数据手册

4-1123723-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
