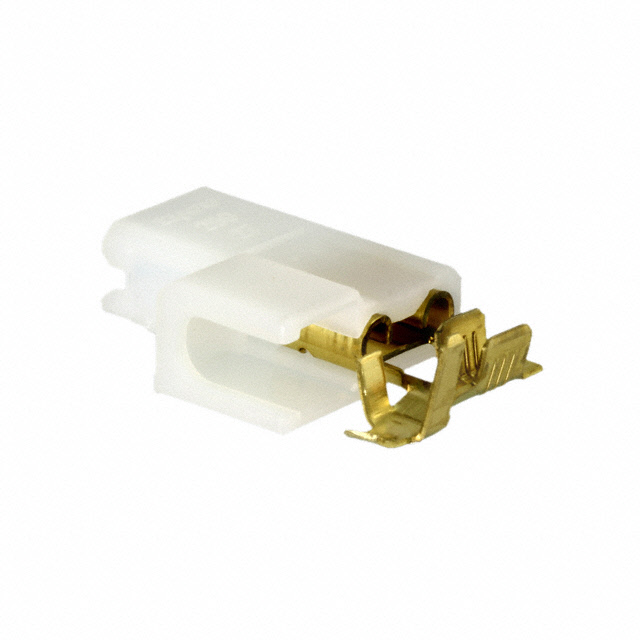

520971-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-18AWG Brass Natural F 22.99mm T/R
供应商型号: 571-520971-1
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 520971-1

520971-1概述

    # Ultra-Pod 250 快速断开接线端子产品技术手册

    产品简介


    Ultra-Pod 250 是一款适用于快速断开连接的接线端子,主要用于电气和电子系统中,可广泛应用于工业自动化、家电、通讯设备等领域。它设计用于18至14 AWG的导线尺寸(0.82至2.08 mm²),确保了高效、可靠和便捷的连接方式。

    技术参数


    - 接线尺寸: 18至14 AWG(0.82至2.08 mm²)
    - 插接片宽度: 6.35 mm(0.25 in)
    - 插入力: 正常
    - 配置: 单连接
    - 终端导向: 标志(Flag)
    - 接触基材: 黄铜
    - 终端电镀材料: 未电镀
    - 绝缘材料: 尼龙
    - 接触基材厚度: 0.81 mm(0.032 in)
    - 终端材料厚度: 0.41 mm(0.016 in)
    - 产品长度: 22.99 mm(0.905 in)
    - 绝缘直径范围: 2.79至4.06 mm(0.11至0.16 in)
    - 操作温度范围: -40°C至150°C(-40°F至302°F)
    - 电压等级: 600 V
    - 包装数量: 每包1800个
    - 认证标准: CSA, UL (UL E66717), 符合欧盟RoHS、ELV指令,以及中国RoHS 2号指令
    - 阻燃等级: UL 94V-2
    - 卤素含量: 低卤素(Br, Cl, F, I < 900 ppm per homogenous material),且不含BFR/CFR/PVC

    产品特点和优势


    1. 高可靠性: 黄铜材质接触基材保证了长期稳定的电气连接。
    2. 宽温操作范围: -40°C至150°C的操作温度范围使其适合多种恶劣环境。
    3. 便捷安装: 快速断开设计便于现场安装和维护。
    4. 认证齐全: 多项认证确保了产品的质量和安全性。
    5. 耐高温和高压: 能够承受高达600V的电压,适应各种电气应用。

    应用案例和使用建议


    应用案例
    Ultra-Pod 250 快速断开接线端子可以应用于各种设备的电路连接中,例如自动化控制系统、工业机械、家庭电器等。通过连接不同规格的导线,实现电路的快速连接和断开,极大地提高了系统的灵活性和维护效率。
    使用建议
    1. 正确选择导线尺寸: 确保所选导线尺寸符合规格要求(0.82至2.08 mm²)。
    2. 保持连接清洁: 安装前清洁连接部位,确保良好的电气接触。
    3. 定期检查: 定期检查接线端子的状态,以确保其长期稳定运行。
    4. 正确的插入方法: 确保接线端子正确插入,避免因安装不当导致的连接不良。

    兼容性和支持


    Ultra-Pod 250 快速断开接线端子与同类设备具有良好的兼容性,如其他品牌的同规格快断接线端子。制造商提供全面的技术支持和售后服务,客户可以通过电话+1 800 522 6752获得帮助。

    常见问题与解决方案


    1. 问题: 接线端子无法完全插入。
    - 解决方案: 检查导线绝缘层是否被正确剥离,确认插入位置和方向是否正确。
    2. 问题: 连接后接触电阻过大。
    - 解决方案: 清理接触面,确保无杂质,同时检查连接是否有松动。
    3. 问题: 接线端子外观受损。
    - 解决方案: 请更换新的接线端子,确保连接质量。

    总结和推荐


    Ultra-Pod 250 快速断开接线端子以其高可靠性、宽温操作范围和便利的安装方式,成为市场上极具竞争力的产品。其广泛的应用领域和认证证书也证明了其可靠性和安全性。强烈推荐在各种电气连接应用中使用此款接线端子。

520971-1参数

参数
长*宽*高 17.27mm(长度)*14.86mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

520971-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

520971-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 520971-1 520971-1数据手册
