42282-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTIN-FASTON .250系列, 母座, 6.35 x 0.81mm接片, 最大线规2mm²
供应商型号: UA-42282-2
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42282-2

42282-2概述


    产品简介

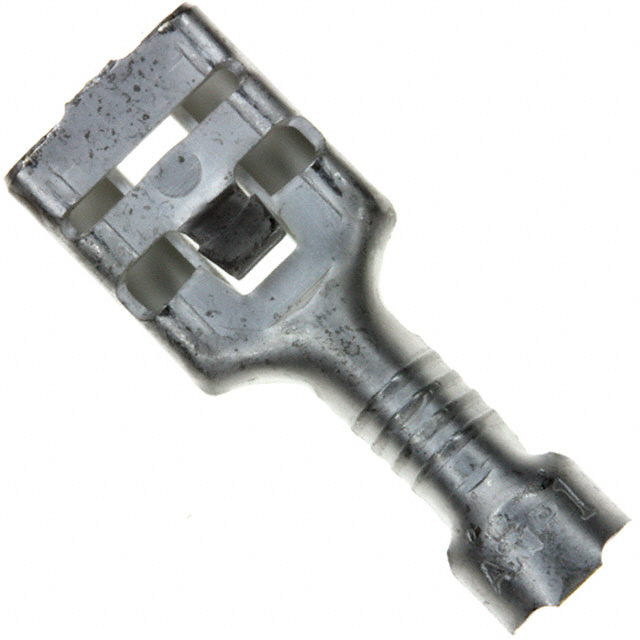

    本产品是一款FASTIN-FASTON 250系列的快速断开式接线端子,型号为42282-2。这款接线端子主要应用于18至14 AWG(0.82至2.08平方毫米)的导线连接。它采用直角设计,基材为黄铜,接触面镀锡,能够有效实现可靠和稳定的导线连接。此类接线端子广泛应用于汽车、工业控制、家用电器及各种需要快速且频繁插拔连接的应用场合。


    技术参数




    - 导线尺寸: 18 - 14 AWG(0.82 - 2.08 mm²)
    - 接线端子类型: 插座
    - 匹配触片宽度: 6.35 mm (0.25 in)
    - 匹配触片厚度: 0.81 mm (0.032 in)
    - 终端材料厚度: 0.41 mm (0.016 in)
    - 终端长度: 20.32 mm (0.8 in)
    - 绝缘直径范围: 3.1 - 4.1 mm (0.12 - 0.16 in)
    - 工作温度范围: -40 - 110°C (-40 - 230°F)


    产品特点和优势




    1. 宽广的导线适用范围:支持18到14 AWG的导线,能够覆盖不同应用需求。
    2. 高可靠性:采用黄铜基材和镀锡表面,确保长期使用的稳定性。
    3. 便捷的安装和拆卸:快断式设计使得连接和断开导线更加迅速方便。
    4. 严格的合规标准:符合欧盟RoHS、ELV及REACH法规,保证安全无害。
    5. 锁止结构:具备锁定卡扣,能够确保连接的稳定性和安全性。


    应用案例和使用建议




    这款接线端子常用于汽车的传感器连接和家用电器的线路连接。为了确保连接效果最佳,可以参考以下建议:
    - 绝缘处理:确保导线绝缘层完全包裹并插入到接线端子内,以提高机械和电气性能。
    - 定期检查:对于长时间使用的连接点,建议定期进行检查,确保没有松动或氧化现象。


    兼容性和支持




    - 兼容其他元器件:该产品可以与同一系列的接线端子以及其他类型的快断式连接器配合使用。
    - 技术支持:如需进一步的技术支持,可拨打 +1 800 522 6752 联系制造商。


    常见问题与解决方案




    - 问题:安装过程中无法正确插入导线。
    - 解决方案:检查导线的直径是否符合要求,并确保导线插入深度足够。
    - 问题:长时间使用后连接松动。
    - 解决方案:定期检查连接点,必要时重新压接或更换接线端子。
    - 问题:连接点出现氧化现象。
    - 解决方案:清理氧化层,并重新压接以恢复良好的电连接。


    总结和推荐




    FASTIN-FASTON 250系列的42282-2接线端子具有宽广的导线适用范围、高可靠性和便捷的操作特性。特别适用于对稳定性和快速连接有较高要求的应用场景。经过严格的质量控制和多种认证,使其成为市场上的优秀选择。强烈推荐在相关应用中使用这款产品。

42282-2参数

参数 值
长*宽*高 20.32mm*6.3mm*800μm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

42282-2厂商介绍

TE Connectivity从事连接与传感解决方案的设计和制造,产品覆盖连接器、传感器、天线、继电器、开关、无源元件、线缆及热缩套管等,服务于工业自动化、汽车、能源、数据连接和医疗技术等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TE Connectivity 相关型号,如 282088-1、350536-1、1473672-1、1827570-2 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

42282-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42282-2 42282-2数据手册

42282-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
