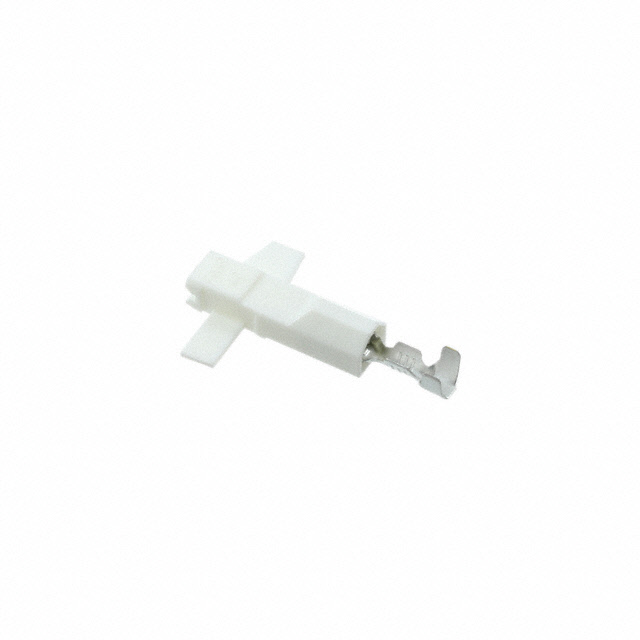

521437-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG Brass Natural F 29.98mm Tin Reel/Strip
供应商型号: 521437-2
供应商: 云汉优选
标准整包数: 2500
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 521437-2

521437-2概述

    # 电子元器件产品技术手册:Ultra-Pod 110 快速断开接线端子

    产品简介


    Ultra-Pod 110 快速断开接线端子是一款适用于22至18 AWG(0.32至0.82平方毫米)导线尺寸的产品。这款快速断开接线端子主要用于提供安全、可靠且高效的电气连接。它的主要功能是通过低插入力实现快速、稳定的连接。这些接线端子在电力系统、工业自动化设备和汽车电气系统中有着广泛的应用。

    技术参数


    以下是Ultra-Pod 110 快速断开接线端子的关键技术规格:
    - 插入力: 低插入力设计。
    - 配置: 单连接容量。
    - 导线尺寸: 0.32至0.82平方毫米(22至18 AWG)。
    - 电位评级: 600伏。
    - 绝缘材料: 尼龙材料,具有良好的机械强度和电气性能。
    - 连接类型: 接收端接线端子。
    - 插接槽宽度: 2.8毫米(0.11英寸)。
    - 插接槽厚度: 0.81毫米(0.032英寸)。
    - 终端方向: 直角。
    - 接触基材: 黄铜材质。
    - 终端镀层材料: 锡镀层。
    - 压缩类型: F型压缩。
    - 套筒类型: 开放式套筒。
    - 终端材料厚度: 0.25毫米(0.01英寸)。
    - 产品长度: 29.98毫米(1.18英寸)。
    - 兼容绝缘直径范围: 2.03至3.05毫米(0.08至0.12英寸)。
    - 绝缘选项: 完全绝缘。
    - 工作温度范围: -40至150°C(-40至302°F)。
    - 行业标准: 符合CSA和UL标准;UL认证(E66717)。
    - 阻燃等级: UL 94V-0。

    产品特点和优势


    Ultra-Pod 110 快速断开接线端子具备以下几个显著的优势:
    - 低插入力: 便于操作和维护,降低安装难度。
    - 高可靠性: 高质量的黄铜和锡镀层材料确保长期稳定性。
    - 广泛适用: 适用于多种导线尺寸,适应性强。
    - 高耐温性: 能够在广泛的温度范围内正常工作。
    - 环保合规: 满足多项环保法规,如RoHS、REACH等。

    应用案例和使用建议


    应用案例
    - 电力系统: 在电力传输和分配系统中作为快速连接点,确保稳定可靠的连接。
    - 工业自动化: 在各种工业自动化设备中用于接线连接,提高系统的灵活性和可维护性。
    - 汽车电气系统: 用于车辆内部复杂电气线路的快速连接和维修。
    使用建议
    - 环境适应性: 确保在安装过程中考虑到工作环境的温度和湿度,以保证长期稳定运行。
    - 操作规范: 严格按照安装和操作指南进行安装,确保低插入力的设计得到充分利用。
    - 定期检查: 定期检查接线端子的接触情况,及时更换磨损部件。

    兼容性和支持


    - 兼容性: 适用于多种电线和电缆类型,具体参数请参见技术手册。
    - 支持: 如果您需要进一步的技术支持或有任何疑问,可以拨打 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    常见问题及解决方案
    - 问题: 插入力过大?
    - 解决方法: 检查是否正确安装,确认导线尺寸符合要求。
    - 问题: 连接不稳定?
    - 解决方法: 检查连接处是否有损坏,必要时重新压缩终端。
    - 问题: 绝缘材料老化?
    - 解决方法: 定期检查并更换老化部件,确保电路安全。

    总结和推荐


    Ultra-Pod 110 快速断开接线端子凭借其高可靠性、广泛的适用性和出色的环境适应性,在多种应用场景中表现出色。其独特的设计和材料选择使其成为市场上极具竞争力的产品之一。我们强烈推荐这一产品给那些寻求高效、可靠电气连接解决方案的专业人士。
    如有任何疑问或需要技术支持,请联系我们的客户服务团队。

521437-2参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装
