638112-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY

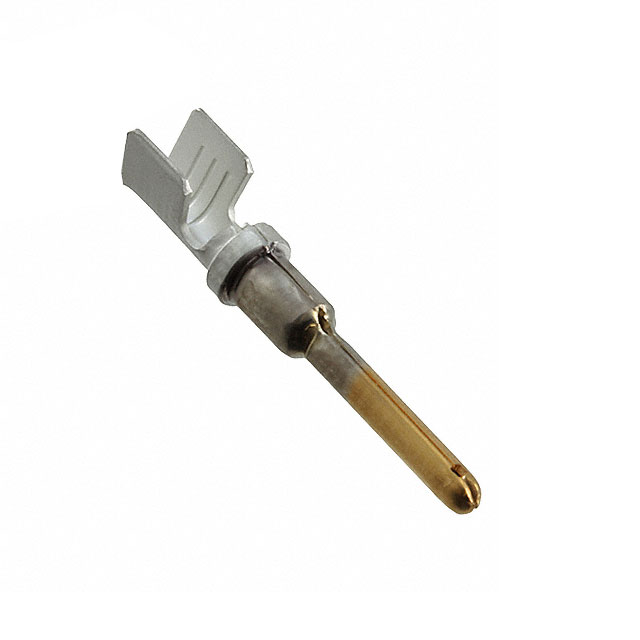

产品描述: TE Connectivity 电源端子, AMPSEAL 16系列, 公插
供应商型号: U-638112-1
供应商: 云汉优选
标准整包数: 4000
TE CONNECTIVITY 矩形连接器 - 触头 638112-1

638112-1概述

    电子元器件产品技术手册

    产品简介


    本技术手册涵盖多种高性能连接器,包括AMPSEAL、AMPSEAL 16、Circular DIN、DEUTSCH、HDSCS、LEAVYSEAL以及Superseal 1.0系列产品。这些连接器广泛应用于工业及商业运输领域,具有高可靠性、防护等级高等特点,适用于恶劣的工作环境。

    技术参数


    以下为部分产品的主要技术参数:
    - AMPSEAL 连接器
    - 电流:金镀层最高17安培,锡镀层最高8安培
    - 温度:金镀层-40°C至+125°C,锡镀层-40°C至+105°C
    - 耐久性:最多10个循环,每小时最高600次插拔
    - 电气特性:最小绝缘电阻100兆欧姆,电压250伏交流
    - AMPSEAL 16 连接器
    - 电流:最大13安培
    - 温度:-40°C至+125°C
    - 耐久性:50个循环
    - 绝缘电阻:最小20兆欧姆
    - 防水等级:IP67
    - DEUTSCH 连接器
    - 温度:-55°C至+125°C
    - 耐久性:100个插拔周期无缺陷
    - 绝缘电阻:最小1000兆欧姆
    - 防水等级:IP68
    - 电气特性:最大漏电流2毫安,500伏交流下无击穿
    - Circular DIN 连接器
    - 电流:最大40安培
    - 温度:塑料部件-40°C至+120°C,瞬时+140°C
    - 耐久性:20个循环
    - 绝缘电阻:1000伏交流下无击穿
    - 防水等级:IPX7, IPX9K
    - HDSCS 连接器
    - 电流:最大40安培
    - 温度:-40°C至+140°C
    - 耐久性:根据材料,可达100个循环
    - 绝缘电阻:最小500伏直流
    - 防水等级:IP67,IP6K9K(带盖)
    - LEAVYSEAL 连接器
    - 电流:最大40安培
    - 温度:范围-40°C至+140°C
    - 耐久性:根据材料,可达100个循环
    - 绝缘电阻:500伏直流
    - 防水等级:IP67,IP6K9K(带盖)
    - Superseal 1.0 连接器
    - 电流:最大15安培
    - 温度:-40°C至+125°C
    - 耐久性:25个循环
    - 绝缘电阻:最小100兆欧姆
    - 防水等级:JIS D0203

    产品特点和优势


    - AMPSEAL 系列:采用集成锁闩设计,确保接触可靠;提供高达17安培的电流容量。
    - AMPSEAL 16 系列:小型化设计,便于安装;耐用性强,适合高密度应用场合。
    - Circular DIN 系列:圆形设计,具有良好的抗振动性能;适用于高温环境。
    - DEUTSCH 系列:极高的耐久性和防水能力,适用于苛刻环境;提供多种电流容量选项。
    - HDSCS 系列:具备多种材料选项,适用于不同应用场景;提供良好的绝缘性能。
    - LEAVYSEAL 系列:密封性良好,可在高湿度环境中使用;适合高振动场合。
    - Superseal 1.0 系列:结构紧凑,易于安装;提供可靠的电气连接。

    应用案例和使用建议


    - AMPSEAL 系列连接器常用于工业自动化控制系统,确保设备在恶劣环境下仍能稳定运行。
    - AMPSEAL 16 适用于高速通信系统,保证信号传输质量。
    - Circular DIN 连接器适用于工程机械和重型车辆,确保系统稳定运行。
    - DEUTSCH 系列在航空航天及军事装备中广泛应用,满足严格的性能要求。
    - HDSCS 系列可用于轨道交通设备,确保长时间稳定运行。
    - LEAVYSEAL 在海洋设备中表现优异,有效抵抗盐雾腐蚀。
    - Superseal 1.0 适用于消费电子产品,提供高效可靠的电源连接。
    使用建议:
    - 在选择连接器时,应根据具体应用场景及环境条件选择合适的材料和型号。
    - 确保连接器正确安装并进行定期检查,以确保其正常工作。
    - 在特殊环境下使用时,建议进行必要的防护措施,如使用防水套管。

    兼容性和支持


    - 所有系列均提供标准化接口,确保与其他设备的兼容性。
    - 厂商提供全面的技术支持和售后服务,包括产品咨询、故障排查及维修服务。

    常见问题与解决方案


    1. 问题:连接器无法插入或拔出。
    - 解决方案:检查是否有异物堵塞,确保接口清洁。
    2. 问题:连接器在震动环境中出现松动。
    - 解决方案:检查楔形锁定装置是否完好,必要时更换。
    3. 问题:连接器绝缘电阻下降。
    - 解决方案:检查接触点是否脏污或氧化,清理后重新测试。

    总结和推荐


    综合来看,上述产品具有高度可靠性和适应性,适用于各种严苛环境。无论是工业自动化、航空航天还是消费电子等领域,都有出色的表现。建议根据具体应用场景及需求选择合适的连接器产品。

638112-1参数

参数
触头镀层厚度 760nm
类型 带印记
线规 14-18 AWG
触头镀层
触头端接 压接
长*宽*高 19.9136mm(长度)*3.5mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

638112-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

638112-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 638112-1 638112-1数据手册

638112-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1781 ¥ 1.5137
库存: 12000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 6054.8
