640925-1

厂牌: TE CONNECTIVITY

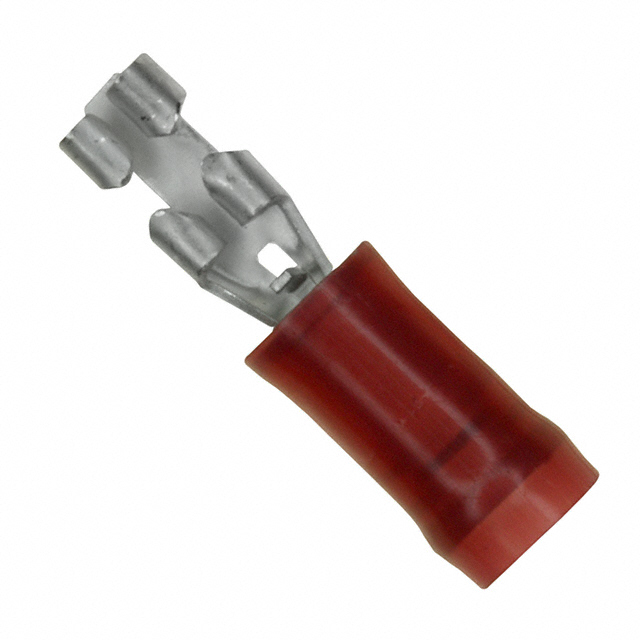

产品描述: 预绝缘 Diamond Grip 低插入力 FASTON 快接端子插座
供应商型号: N-640925-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 640925-1

640925-1概述

    电子元器件产品技术手册:快速断开式接线端子

    产品简介


    该产品是一款快速断开式接线端子(PIDG快速断开式接线端子),主要用于连接22至18 AWG(0.26至0.96平方毫米)电线,适用于多种电气应用领域。该接线端子的特点是低插入力,具有高效的电气连接性能,能够在严苛的环境下稳定工作。

    技术参数


    - 电线尺寸范围:22-18 AWG,即0.26至0.96平方毫米
    - 电线面积:509至1900 CMA
    - 插座宽度:2.79毫米(0.11英寸)
    - 接触件材质:黄铜
    - 接触件镀层材质:预镀锡
    - 端子类型:接线端子(接线孔)
    - 终端材料厚度:0.41毫米(0.016英寸)
    - 终端长度:20.36毫米(0.8英寸)
    - 绝缘材料:尼龙
    - 电压等级:300伏特
    - 操作温度范围:-40°C 至 +105°C(-40°F 至 +221°F)

    产品特点和优势


    - 低插入力:减少安装过程中的疲劳,提高效率。
    - 高效电气连接:确保稳定可靠的电力传输。
    - 抗环境干扰能力强:在恶劣条件下保持优异的电气性能。
    - 广泛的应用范围:适用于工业自动化、汽车、家电等多个领域。
    - 安全性高:符合多项行业标准,如欧盟RoHS、REACH等。

    应用案例和使用建议


    - 工业自动化:适用于各种控制柜、传感器接口。
    - 汽车:用于电池连接和信号线传输。
    - 家电:在洗衣机、冰箱等设备中作为电源连接端口。
    使用建议:
    - 确保电线和电缆完全符合规格要求,以避免短路或其他安全问题。
    - 在安装过程中,应避免过紧或过松的压接,以免影响电气性能。
    - 定期检查接线端子的接触情况,确保长期可靠性。

    兼容性和支持


    - 兼容性:可与其他标准接线端子和连接器配合使用,适用范围广。
    - 厂商支持:提供技术支持热线+1 800 522 6752,24小时在线帮助解决问题。

    常见问题与解决方案


    - 问题1:接线端子接触不良。
    - 解决方案:检查电线和电缆是否正确插入,必要时重新压接。

    - 问题2:接线端子过热。
    - 解决方案:确认连接处是否有松动,如需,重新安装并确保安装牢固。

    总结和推荐


    该款快速断开式接线端子以其出色的电气性能、耐用性和广泛的兼容性,成为许多电气应用的理想选择。它不仅具备高安全性,还能够适应不同环境下的需求,非常适合工业、汽车及家电领域的应用。因此,强烈推荐给需要高性能连接解决方案的客户。

640925-1参数

参数
长*宽*高 20.32mm(长度)*4.06mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

640925-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640925-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 640925-1 640925-1数据手册
