3-1445100-0

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 1 10pin 5A 760nm 金 黑色 贴片安装 11.16mm(高度)
供应商型号: N-3-1445100-0
供应商: 云汉优选
标准整包数: 215
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-1445100-0

3-1445100-0概述


    产品简介

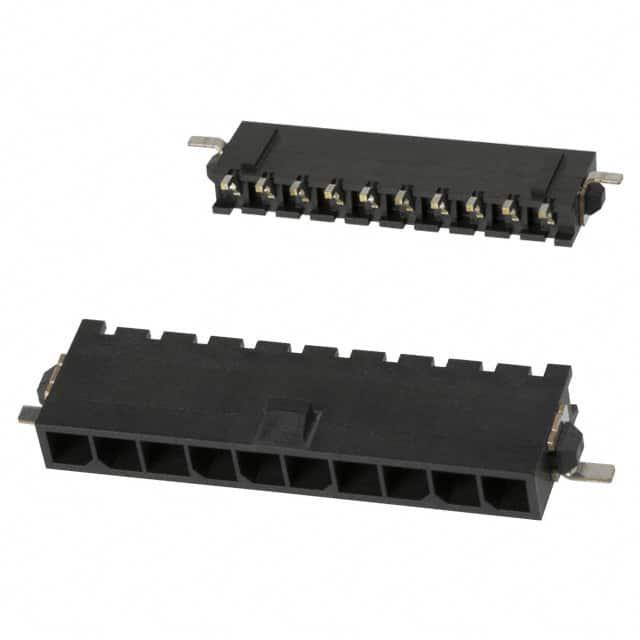

    产品名称: PCB Mount Header, Right Angle, Wire-to-Board, 10 Position, 3 mm [0.118 in] Centerline, Fully Shrouded, Gold, Surface Mount, Power, Micro MATE-N-LOK
    产品类型: PCB连接器中的PCB插头和插座
    主要功能: 这是一款用于板对板连接的电源连接器,提供稳定的电能传输和信号传输路径。由于其具备完全遮蔽设计和表面贴装方式,适合在紧凑空间内安装,并能够提高连接的可靠性。
    应用领域: 广泛应用于消费电子产品、工业控制设备、医疗设备、通讯设备等领域。

    技术参数


    - 中心线间距(Pitch): 3 mm (0.118 in)
    - 连接器系统: 线到板
    - 引脚数量: 10个
    - 行数: 1行
    - PCB安装方向: 右角
    - 额定电压: 250 VAC
    - 最大电流: 5 A
    - 接触面积镀层: 金镀层
    - 操作温度范围: -40°C 至 105°C (-40°F 至 221°F)
    - 焊接工艺能力: 支持回流焊至260°C
    - 兼容标准: UL E28476, UL 94V-0, CNR, USR
    - 环保要求: 符合RoHS和REACH规定,无卤素

    产品特点和优势


    1. 稳定性: 全封闭设计和高稳定性的金镀层确保了长期可靠的电气连接。
    2. 适应性强: 广泛适用于多种应用环境,从家用电器到高端医疗设备。
    3. 易于安装: 表面贴装方式和直观的接线方式使得安装过程简便快捷。
    4. 耐用性: 使用高品质材料制造,确保长期耐用。
    5. 安全认证: 通过多项国际安全认证,保障产品使用的安全性。

    应用案例和使用建议


    应用案例:
    - 在家庭自动化系统中作为传感器与控制器之间的连接点。
    - 在医疗设备如心率监护仪中用于信号传输。
    - 在工业控制设备中作为多模块系统间的通信接口。
    使用建议:
    - 安装前请确保PCB厚度符合推荐值(1.57 mm),以保证稳固连接。
    - 考虑到高操作温度(105°C),建议在高温环境下使用时进行适当的散热措施。
    - 在布线时注意避免过大的应力集中,以免影响连接可靠性。

    兼容性和支持


    该产品支持与其他同系列Micro MATE-N-LOK连接器的兼容性。TE公司提供了全方位的技术支持和售后服务,如有任何问题,可拨打技术支持电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 检查接触点是否清洁且未氧化,必要时重新焊接。

    2. 问题: 安装过程中PCB损坏。
    - 解决方案: 使用适当工具并遵循安装指南,检查是否有装配错误或不当的操作导致。

    3. 问题: 高温下连接器失效。
    - 解决方案: 确保安装和操作过程中在建议的温度范围内使用,并采用有效的散热措施。

    总结和推荐


    综上所述,这款Micro MATE-N-LOK PCB Mount Header凭借其高可靠性、广泛适用性及符合严格标准的安全特性,成为了众多电子设备中的理想选择。尤其在需要高稳定性和长时间工作的环境中,此款产品表现尤为出色。对于需要高性能板对板连接解决方案的应用场合,我们强烈推荐使用这款产品。
    希望上述信息能够帮助您更好地了解和使用这款电子元器件产品。

3-1445100-0参数

参数
间距-配接 3mm
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
类型 Header,Locking Ramp
排数 1
颜色 黑色
针脚数 10pin
额定电流 5A
防护等级 -
长*宽*高 11.16mm(高度)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

3-1445100-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1445100-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-1445100-0 3-1445100-0数据手册

3-1445100-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
215+ $ 2.4486 ¥ 20.8131
430+ $ 2.3793 ¥ 20.224
645+ $ 2.2134 ¥ 18.8139
860+ $ 2.091 ¥ 17.7735
5375+ $ 1.7442 ¥ 14.8257
10320+ $ 1.5504 ¥ 13.1784
25370+ $ 1.3872 ¥ 11.7912
库存: 430
起订量: 215 增量: 215
交货地:
最小起订量为:215
合计: ¥ 4474.81
