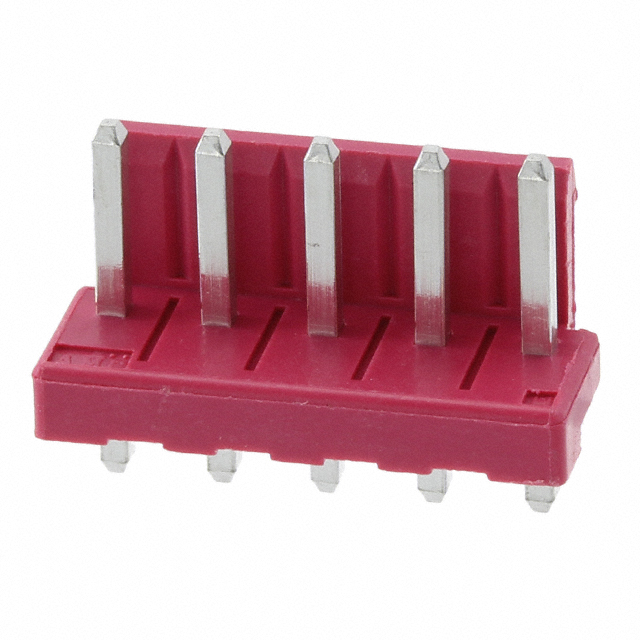

4-1123723-5

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 3.96mm 1 5pin 7.5A 锡 红色 通孔安装
供应商型号: JY-4-1123723-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-1123723-5

4-1123723-5概述


    产品简介


    本产品是一款垂直安装的印刷电路板(PCB)连接器头部(PCB Mount Header),用于电线到板的连接,支持5个位置,中心线间距为3.96毫米(0.156英寸)。该连接器是部分屏蔽型,采用锡镀层并通过通孔焊接固定。属于经济型电源系列(Economy Power Series),适用于各种高电流应用场合。其典型应用包括但不限于工业自动化设备、消费电子设备和汽车电子系统。

    技术参数


    - 基本规格:
    - 连接器类型:垂直安装
    - 中心线间距(Pitch):3.96毫米(0.156英寸)
    - 位置数:5
    - 排数:1
    - 连接器系统:电线到板(Wire-to-Board)
    - 电气特性:
    - 额定电压:250 VAC
    - 接触面积长度:7.7毫米(0.303英寸)
    - 接触尺寸:1.14毫米
    - 接触尾部尺寸:1.14毫米(0.045英寸)
    - 接触带电容量(最大值):8安培
    - 焊接尾部长度:3.7毫米(0.146英寸)

    - 机械特性:
    - 安装方式:通孔焊接
    - 保持力类型:锁定扣
    - 插入对齐类型:极化
    - 连接器主体材料:聚对苯二甲酸丁二醇酯玻璃纤维增强(PBT GF)
    - 尺寸:连接器长度19.74毫米(0.777英寸)、高度9.2毫米(0.36英寸)、宽度8.5毫米(0.334英寸)
    - 工作温度范围:-30℃至105℃
    - 包装数量:2000个/袋
    - 认证标准:UL认证、UL 94V-0防火等级


    产品特点和优势


    此连接器具备以下几个显著特点:
    - 高电流承载能力:接触带电容量达到8安培,能够满足高功率应用的需求。
    - 良好的机械强度和可靠性:通过锁定扣设计确保连接稳固,不易松动。
    - 宽泛的工作温度范围:能够在极端环境下可靠工作,适应多种应用场景。
    - 环保合规性:符合欧盟RoHS、ELV和REACH标准,不含有害物质。
    - 易于焊接:支持波峰焊,适合大规模生产需求。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:连接控制面板与主控制器,确保信号传输稳定。
    - 消费电子产品:用于电视机顶盒、音响系统等设备内部的电路板连接。
    - 汽车电子系统:如车灯控制系统、导航系统等,需要高性能连接器以应对恶劣环境。
    使用建议
    - 在高温环境下使用时,应确保连接器周围有足够的散热措施。
    - 安装时需注意方向,确保插针正确插入并锁紧,避免短路或接触不良。

    兼容性和支持


    此款连接器与同系列的其他连接器具有良好的兼容性,如3.96EP HDR ASSY 5P,3.96EP HDR ASSY 3(5)P等。如果需要更多技术支持,可拨打免费热线 +1 800 522 6752 联系供应商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查是否有异物阻碍,重新清洁或更换连接器 |
    | 短路 | 检查电路板设计,确保正确接地和布线 |
    | 连接不稳固 | 确认安装时极化方向正确,检查锁定扣是否正常 |

    总结和推荐


    总的来说,这款垂直安装的5位PCB连接器具有优秀的电气特性和机械强度,适用于各种高电流应用场合。其出色的环境适应性和合规性使其成为许多应用场景的理想选择。对于寻求高性能和可靠性的工程师来说,它是一个值得推荐的产品。无论是工业自动化、消费电子还是汽车电子领域,此款连接器都能提供卓越的表现和长久的使用寿命。

4-1123723-5参数

参数
间距-配接 3.96mm
排数 1
防护等级 -
颜色 红色
触头镀层厚度 - 配接 -
针脚数 5pin
类型 Friction Lock,Header
触头镀层 - 配接
额定电流 7.5A
安装方式 通孔安装
应用等级 工业级,照明级,通用级
零件状态 在售
包装方式 散装

4-1123723-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1123723-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-1123723-5 4-1123723-5数据手册

4-1123723-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3836
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.38
