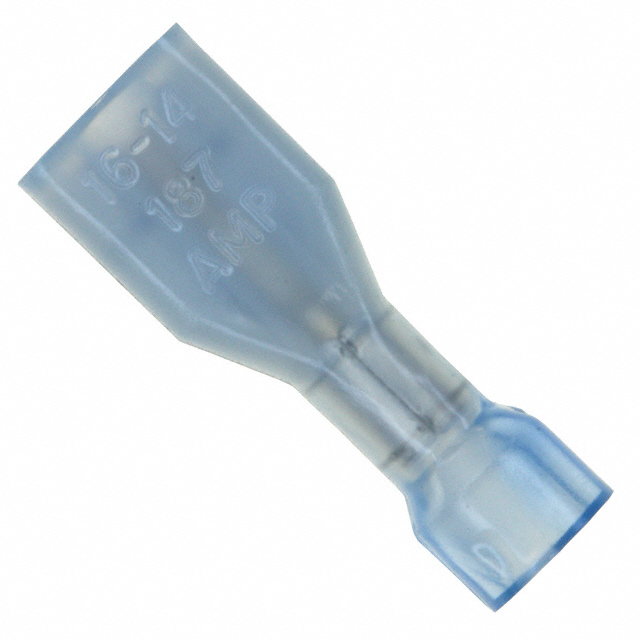

3-520404-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-16AWG Brass Blue RCP 21.71mm Tin T/R
供应商型号: N-3-520404-2
供应商: 云汉优选
标准整包数: 2200
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 3-520404-2

3-520404-2概述


    产品简介


    本文将介绍一款型号为3-520404-2的电子元器件,它属于快接端子(Quick Disconnects)类别。该产品的基本功能是用于快速连接和断开导线,特别适用于需要频繁插拔的电气连接场合。其主要应用场景包括工业自动化、家用电器、机械设备等领域,尤其适用于那些对连接速度和可靠性要求较高的设备。

    技术参数


    - 产品类型:快接端子
    - 端子类型:插座(Receptacle)
    - 电线尺寸:16至14 AWG(约1.31至2.08平方毫米)
    - 接触基材:黄铜
    - 端子厚度:0.81毫米(0.032英寸)
    - 端子宽度:4.75毫米(0.187英寸)
    - 插入力:正常
    - 配置:单个连接
    - 终端材料厚度:0.41毫米(0.016英寸)
    - 终端长度:21.75毫米(0.855英寸)
    - 绝缘直径范围:2.29至4.06毫米(0.09至0.16英寸)
    - 电压等级:600伏
    - 绝缘材料:尼龙
    - 端子方向:直式(Straight)
    - 连接能力:单一
    - 端子端接类型:压接
    - 终止特征:支撑绝缘层
    - 兼容性:离散导线
    - 机械附着类型:凹槽
    - 操作温度范围:-40至110°C(-40至230°F)
    - 包装数量:2200个
    - 包装方式:带/卷
    - 巴雷尔颜色:蓝色
    - 防火等级:UL 94V-2

    产品特点和优势


    这款3-520404-2型号的快接端子具备多项独特功能和优势:
    - 高可靠性:黄铜接触基材确保了长期使用的稳定性。
    - 快速安装:设计符合Ultra-Fast标准,使得安装过程简单快捷。
    - 适用广泛:支持16至14 AWG导线尺寸,适用于多种应用场景。
    - 高效连接:直式端子设计使得连接更加方便,提高工作效率。
    - 高绝缘强度:采用尼龙绝缘材料,耐温性能好,适用于各种恶劣环境。
    - 低阻燃材料:满足UL 94V-2防火等级标准,具有更高的安全性。

    应用案例和使用建议


    根据手册中的应用场景和示例,这款快接端子广泛应用于工业自动化、机械设备、家用电器等领域。以下是几个典型的应用案例和使用建议:
    - 工业自动化:可以用于机器人手臂的电气连接,确保快速可靠的数据传输。
    - 机械设备:适用于高压电机的连接,提供稳定的电力供应。
    - 家用电器:用于电冰箱、洗衣机等家电的内部线路连接,保证设备安全运行。
    使用建议:
    - 安装前检查:确保电线绝缘层的直径在规定范围内,避免压接不牢固。
    - 定期维护:建议每季度进行一次检查,确保连接点无氧化和松动。
    - 注意环境因素:使用过程中要注意保持连接部位干燥,防止因湿气导致的腐蚀。

    兼容性和支持


    - 兼容性:该快接端子与其他同类产品和设备兼容,如快接端子系列中的其他型号。
    - 支持:制造商提供了详尽的技术支持文档,如有任何问题可拨打支持电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    - 问题1:如何正确选择合适的绝缘层直径?
    解答:选择绝缘层直径时,请参考手册中的规定范围(2.29至4.06毫米),以确保压接稳固。

    - 问题2:如何进行正确的压接?
    解答:使用合适的压接工具,按照手册中的指示进行压接,确保连接质量。

    总结和推荐


    综上所述,3-520404-2型号的快接端子是一款性能卓越、应用广泛的电子元器件。其独特的优势使其在多个领域都有出色表现,特别适合于工业自动化、机械设备及家用电器等领域的应用。对于需要高效、可靠电气连接的项目,这款产品无疑是理想的选择。因此,我强烈推荐使用此款产品。

3-520404-2参数

参数
长*宽*高 21.71mm(长度)*8.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

3-520404-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-520404-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 3-520404-2 3-520404-2数据手册

3-520404-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2200+ $ 0.1548 ¥ 1.3155
4400+ $ 0.1432 ¥ 1.2169
8800+ $ 0.1357 ¥ 1.1531
11000+ $ 0.1285 ¥ 1.0924
26400+ $ 0.1224 ¥ 1.0404
101200+ $ 0.1071 ¥ 0.9104
501600+ $ 0.101 ¥ 0.8583
库存: 15400
起订量: 2200 增量: 2200
交货地:
最小起订量为:2200
合计: ¥ 2894.1
