87269-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 2.54μm 铅,锡 18-22 AWG 压入式 21.64mm(长度)*3.42mm(高度)
供应商型号: A111645CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 87269-1

87269-1概述


    产品简介

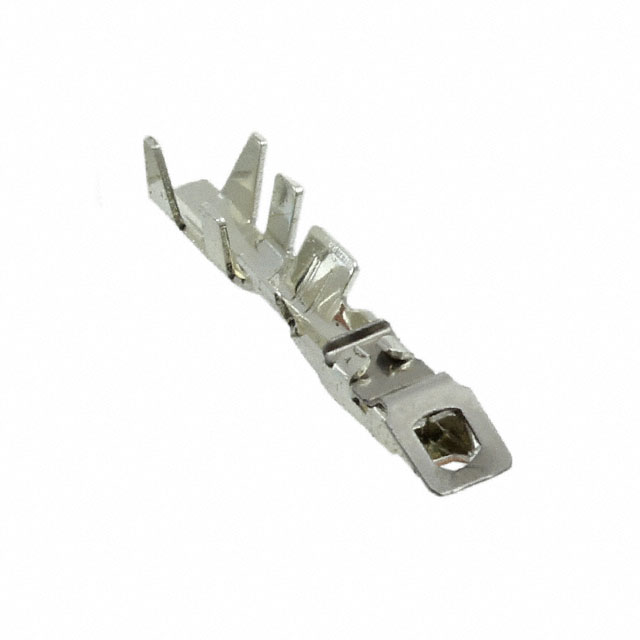

    87269-1 嵌入式接触件是一款专为电线连接设计的高品质插座接触件。它采用锡铅合金镀层,适用于电压范围高达250VAC的电路。其主要功能是为22至18 AWG(美国线规)的电线提供可靠的电连接。本产品广泛应用于工业控制、家电设备、通信设施等领域。

    技术参数


    - 电线规格:22至18 AWG(对应0.3至0.9平方毫米)
    - 操作电压:最高250 VAC
    - 接触电阻:12毫欧
    - 绝缘电阻:≥5000兆欧
    - 耐压:最大1200伏
    - 接触电流:最大5安培
    - 终止方法:端接方式为压接
    - 电线绝缘直径范围:1.27至2.54毫米(0.05至0.1英寸)
    - 使用温度范围:-65至105°C(-85至221°F)

    产品特点和优势


    87269-1 嵌入式接触件具备以下显著优势:
    - 高可靠性:采用优质的磷青铜作为接触基材,确保长期稳定的工作表现。
    - 高性能:接触电阻低,确保高效的电传输,适合严苛的应用环境。
    - 易于安装:压接方式使得安装过程快速且方便,提高生产效率。
    - 优异的机械稳定性:接触件具有良好的抗振动和抗冲击性能,适用于恶劣环境。

    应用案例和使用建议


    该接触件在工业控制系统、家庭电器和通信设施中得到了广泛应用。例如,在自动化设备中用于传感器信号传输,在家用电器中用于内部电路连接。为了达到最佳效果,建议按照制造商的指导进行正确的安装和维护。特别是在极端温度环境下使用时,要特别注意环境条件对产品的影响。

    兼容性和支持


    87269-1 嵌入式接触件与TE Connectivity公司的其他相关组件具有良好的兼容性,如AMPMODU锁定夹等。对于技术支持,用户可以拨打免费电话 +1 800 522 6752 获得帮助。此外,TE公司在其官方网站上提供了详尽的产品文档和合规信息,便于用户查阅。

    常见问题与解决方案


    - 问题1:如何正确选择电线规格?
    解决方案:根据实际应用需求选择合适的电线规格,通常22至18 AWG适用于大多数常规应用。

    - 问题2:在极端温度下使用时需要考虑哪些因素?
    解决方案:确保电线绝缘直径在1.27至2.54毫米范围内,并检查产品是否符合所需的操作温度范围。

    总结和推荐


    87269-1 嵌入式接触件凭借其高性能和可靠性,在众多应用场景中表现出色。它不仅适用于工业控制和通信设备,还适用于各种家电产品。综合来看,我们强烈推荐此款接触件用于追求高效、可靠电连接的应用中。如果您需要更详细的技术信息或支持,建议访问TE Connectivity官网以获取更多信息。

87269-1参数

参数
触头镀层厚度 2.54μm
类型 Connector Headers and PCB Receptacles
线规 18-22 AWG
触头镀层 铅,锡
触头端接 压接
长*宽*高 21.64mm(长度)*3.42mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

87269-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

87269-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 87269-1 87269-1数据手册

87269-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
