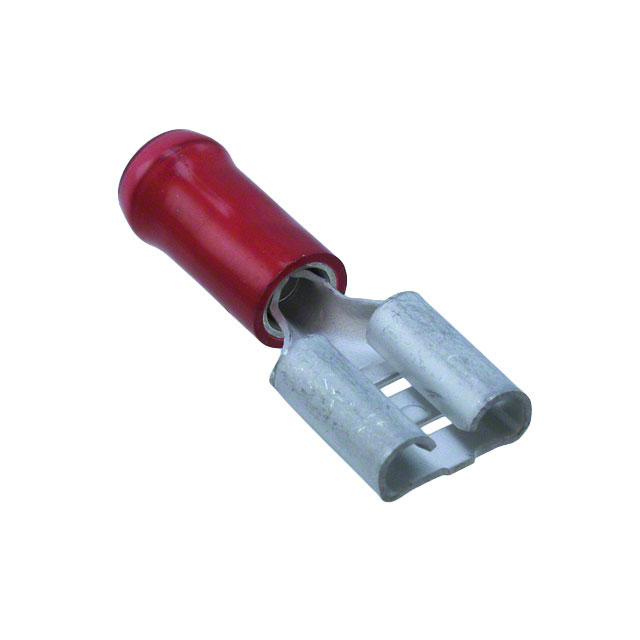

42599-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 绝缘扁形端子, PIDG FASTON .250系列, 母座, 6.35 x 0.81mm接片, 最大线规0.8mm²
供应商型号: U-42599-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42599-2

42599-2概述


    产品简介


    产品名称:FASTON 250 系列 接线端子
    产品类型:这款接线端子属于快速断开式接线端子(Quick Disconnect Terminals),主要用于电子设备中的电线连接。适用于各种电气设备,如家电、工业控制系统及汽车电子系统等。
    主要功能:提供可靠稳定的电线连接,确保电气设备正常运行。
    应用领域:广泛应用于各类电器设备中,如家用电器、工业控制设备、通信设备、自动化系统以及汽车电子设备等。

    技术参数


    - 端子尺寸:
    - 电线截面积:22 – 18 AWG(0.26 – 0.96 mm²)
    - 截面容量:509 – 1900 CMA
    - 母端宽度:6.35 mm (.25 in)

    - 电气特性:
    - 额定电压:300 V
    - 绝缘材料:聚氯乙烯(PVC)

    - 接触特性:
    - 插针类型:接线端子(Receptacle)
    - 插针厚度:0.81 mm (.032 in)
    - 接触基材:黄铜
    - 终端电镀材料:锡
    - 连接方式:压接(Compression)
    - 密封方式:封闭型(Closed Barrel)
    - 机械特性:
    - 端子长度:22.9 mm (.901 in)
    - 绝缘选项:部分绝缘
    - 工作温度范围:105 °C (221 °F)

    产品特点和优势


    - 插入力正常:设计确保了插入力的合理分布,提升了安装和维护的便利性。
    - 单连接能力:每个接线端子可以连接一根电线,适合需要精细连接的应用场景。
    - 材料优良:使用黄铜作为接触基材,并采用锡镀层,提高了耐腐蚀性和导电性。
    - 压接牢固:采用压缩连接技术,确保连接的可靠性,降低了因松动引起的故障率。

    应用案例和使用建议


    - 家电设备:在空调、冰箱等家电设备中用于连接电源线。
    - 工业控制设备:在工业自动化系统中用于连接传感器和执行器。
    - 汽车电子设备:在车辆电气系统中用于连接电池和电机等部件。
    使用建议:
    - 在使用过程中,应确保电线与接线端子的尺寸匹配,避免过大或过小导致连接不良。
    - 定期检查接线端子连接部位是否有松动或腐蚀,以确保长期稳定的工作状态。

    兼容性和支持


    - 兼容性:这款接线端子与多种标准电线和电缆兼容,可与其他电子元件和设备配合使用。
    - 技术支持:如有任何问题,可通过拨打支持电话 +1 800 522 6752 获得帮助。

    常见问题与解决方案


    - 问题: 插入力过大
    - 解决方法: 检查插针是否弯曲或损坏,重新调整安装角度。
    - 问题: 接触不良
    - 解决方法: 确保电线正确压接到接线端子中,检查电线尺寸是否符合要求。
    - 问题: 温度过高
    - 解决方法: 确保在规定的温度范围内使用,不要超负荷运行。

    总结和推荐


    总体评价:FASTON 250系列接线端子以其可靠的性能、合理的结构设计和广泛的适用范围,在电子元器件市场中具有很高的竞争力。它不仅具备出色的电气和机械特性,还能够满足不同应用场景的需求。
    推荐使用:我们强烈推荐使用这款接线端子,无论是家庭用电设备还是工业级应用,FASTON 250都能提供稳定可靠的电线连接解决方案。

42599-2参数

参数
长*宽*高 22.9mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

42599-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42599-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42599-2 42599-2数据手册

42599-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5194 ¥ 4.4149
650+ $ 0.4326 ¥ 3.6771
1400+ $ 0.408 ¥ 3.468
2800+ $ 0.3876 ¥ 3.2946
5000+ $ 0.3774 ¥ 3.2079
25000+ $ 0.3366 ¥ 2.8611
100000+ $ 0.2764 ¥ 2.3496
200000+ $ 0.2468 ¥ 2.0981
库存: 392
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1103.72
