首页  >  产品百科  >  826467-8

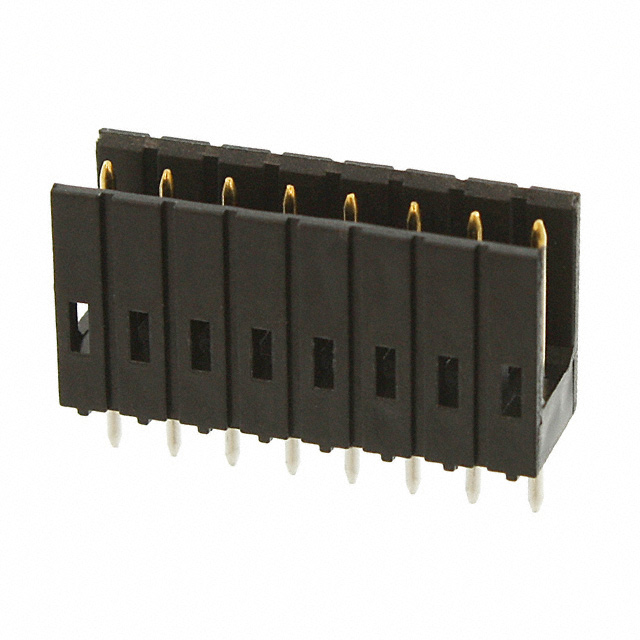

826467-8

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.54mm 1 8pin 3A 99nm 金 黑色 通孔安装 20.32mm(长度)*6mm(高度)
供应商型号: N-826467-8
供应商: 云汉优选
标准整包数: 200
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 826467-8

826467-8概述

    8P MOD II SHROUDED HEADER, ST 技术手册解析

    产品简介


    8P MOD II SHROUDED HEADER, ST 是一种板对板连接器,适用于广泛的电子应用场合。作为部分屏蔽式连接器,它能够在保持高电气性能的同时提供良好的机械稳定性和抗干扰能力。主要应用于通信设备、计算机系统、工业自动化控制、消费电子产品等领域。

    技术参数


    - 基本配置:1排,8个位置,垂直安装
    - 接触类型:PIN,电流承载能力最大为3A
    - 绝缘电阻:5000 MΩ
    - 介电强度:最大值750 Vrms
    - 环境适应性:工作温度范围-55到105°C(-67°F至221°F)
    - 中心线(间距):2.54 mm
    - 接头接触区镀层材料厚度:3 μm
    - 与PCB焊接方法:通过孔焊接
    - 包装规格:每包150个,以纸箱形式供货

    产品特点和优势


    - 高度可靠性:采用金闪镀钯镍接触区镀层,能够保证长时间使用的稳定性。
    - 优异的电气性能:具备优秀的绝缘和耐压能力,适合各种严苛的应用环境。
    - 良好的机械性能:设计了锁扣式防误插机制,提高了装配时的安全性和可靠性。
    - 广泛适用性:能够满足各种不同的应用场景需求,如信号传输和电源分配。

    应用案例和使用建议


    在具体应用方面,该产品常用于制造过程中的临时布线、模块化连接及信号线束连接。建议在使用过程中注意保持接点清洁,避免因灰尘或氧化导致接触不良。对于高温环境下的使用,建议考虑适当的散热措施以延长产品使用寿命。

    兼容性和支持


    8P MOD II SHROUDED HEADER, ST 兼容多种标准,包括CSA LR7189、CUL E28476等,符合UL 94V-0阻燃等级要求。制造商提供详尽的技术支持和客户服务,确保客户能及时获得所需帮助。

    常见问题与解决方案


    - Q: 连接不稳定
    - A: 检查接头是否完全插入,确保无尘埃或氧化物污染。必要时可重新焊接。

    - Q: 接触电阻过高
    - A: 重新清洁接触区域,确保镀层无损伤。检查焊锡质量,确保良好的电气连接。

    - Q: 连接器过热
    - A: 检查电流负载是否超过额定值,确认电路布局合理。采取适当散热措施,如增加散热片或改善空气流通。

    总结和推荐


    8P MOD II SHROUDED HEADER, ST 在众多同类产品中表现出色,特别是在可靠性、电气性能和兼容性方面。它的设计能够满足多种应用场景的需求,是工程师在选择连接器时的可靠选择。对于需要高性能、稳定性的应用场景,强烈推荐使用此产品。同时,厂家提供的完善技术支持和服务也是值得信赖的一大因素。

826467-8参数

参数
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 99nm
类型 Header,Latch Holder
触头镀层 - 配接
排数 1
针脚数 8pin
间距-配接 2.54mm
额定电流 3A
长*宽*高 20.32mm(长度)*6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

826467-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826467-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 826467-8 826467-8数据手册

826467-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.2978 ¥ 11.0313
400+ $ 1.2648 ¥ 10.7508
800+ $ 1.2444 ¥ 10.5774
2400+ $ 1.1322 ¥ 9.6237
2600+ $ 0.9486 ¥ 8.0631
5000+ $ 0.918 ¥ 7.803
库存: 8622
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 2206.26
