2-520102-2

厂牌: TE CONNECTIVITY

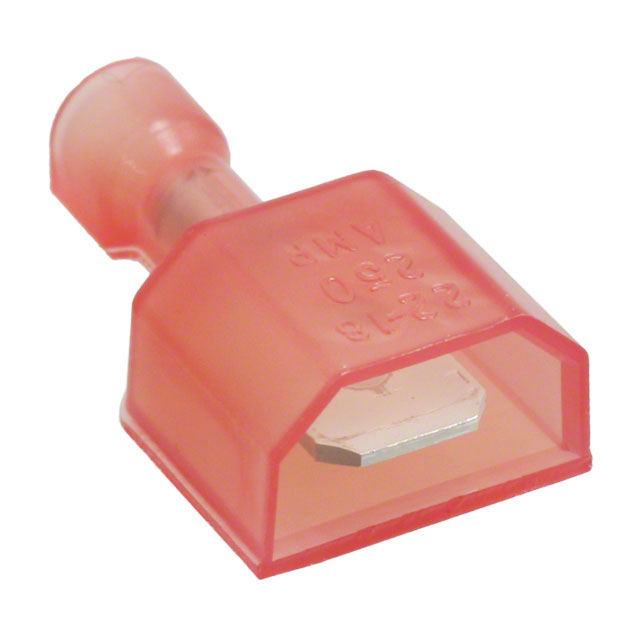

产品描述: TE Connectivity 插片端子 绝缘扁形端子, Ultra-Fast .250系列, 公插, 6.3 x 0.8mm接片, 最大线规0.8mm²
供应商型号: 26M-2-520102-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 2-520102-2

2-520102-2概述


    产品简介


    产品类型: 快速接线端子(Quick Disconnects)
    主要功能: 该产品主要用于连接不同尺寸的导线,以确保安全可靠的电气连接。通过快速插拔设计,使安装和维护变得更加便捷。
    应用领域: 广泛应用于汽车、工业自动化、家用电器等领域,特别是在需要频繁更换或维护连接的地方,如传感器、执行器和其他电气设备的连接。

    技术参数


    - 导线尺寸: 22 – 18 AWG(0.32 – 0.82 mm²)
    - 接触宽度: 6.35 mm(0.25 in)
    - 接触厚度: 0.81 mm(0.032 in)
    - 终端方向: 直型(Straight)
    - 材料: 接触基材为黄铜,镀锡终端
    - 电气特性: 额定电压600V
    - 绝缘材料: 尼龙
    - 操作温度范围: -40°C至110°C(-40°F至230°F)
    - 包装数量: 每包1400个
    - 封装方式: 条带/卷盘(Strip/Reel)

    产品特点和优势


    - 超快速插入: 设计了快速插入机制,简化了安装过程,减少了装配时间。
    - 耐用可靠: 黄铜接触基材及镀锡终端提升了连接的耐久性和可靠性。
    - 宽泛的适用范围: 能够处理从22到18 AWG的各种导线尺寸,适应性强。
    - 环境适应性: 在-40°C至110°C的宽温度范围内保持稳定性能,适用于多种环境。
    - 符合国际标准: 通过了UL认证,并符合多项环保指令(如RoHS、REACH),适用于全球市场。

    应用案例和使用建议


    应用场景:
    - 汽车传感器:用于连接汽车内部各种传感器。
    - 工业自动化设备:连接工业控制系统中的各类电气设备。
    - 家电设备:家用电器中的电路连接部分。
    使用建议:
    - 正确选择导线尺寸: 确保所用导线在22到18 AWG范围内,以免影响连接的稳定性。
    - 注意环境因素: 在极端温度环境下使用时,需定期检查连接的可靠性。
    - 定期维护: 定期进行维护和检查,以确保连接始终处于良好状态。

    兼容性和支持


    - 兼容性: 可与多种类型的电线和电缆配合使用,具有广泛的兼容性。
    - 技术支持: 提供全天候客户服务热线(+1 800 522 6752),提供全面的技术支持和售后服务。

    常见问题与解决方案


    - 问题: 连接不稳定,频繁脱落。
    解决方案: 检查导线尺寸是否符合要求,重新插入直至听到明显的“咔嚓”声确认到位。
    - 问题: 插入时感觉卡顿,插入困难。
    解决方案: 清理接触点上的灰尘和杂质,确保接触面干净无阻。
    - 问题: 连接后发现接触不良,存在电阻。
    解决方案: 检查连接是否已完全到位并固定,必要时可拆卸重装一次。

    总结和推荐


    这款Ultra-Fast 250快速接线端子凭借其超快速的插拔设计、耐用可靠的特性以及广泛的适用范围,在众多应用场景中表现出色。它不仅能够满足不同环境下的需求,还具备符合国际标准的安全性和环保性,是一款值得信赖的产品。综合考虑其技术参数、应用性能和市场表现,我们强烈推荐此款产品。无论是对性能要求高的工业应用还是家庭日常使用,Ultra-Fast 250都是一个理想的选择。

2-520102-2参数

参数
长*宽*高 21.71mm(长度)*13.25mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2-520102-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-520102-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 2-520102-2 2-520102-2数据手册

2-520102-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
