165616-5

厂牌: TE CONNECTIVITY

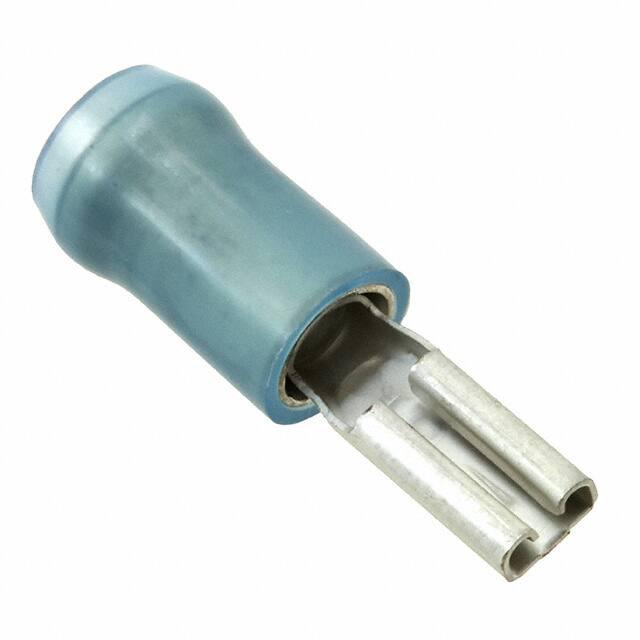

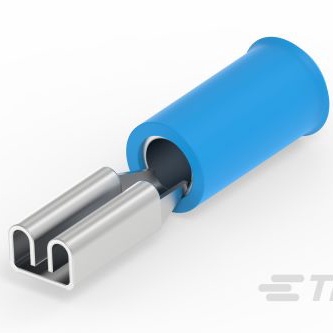

产品描述: Quick Disconnect Terminal 13.5-15.5AWG Phosphor Bronze Blue 19.8mm Tin Loose
供应商型号: N-165616-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 165616-5

165616-5概述


    产品简介


    产品名称:快速断开插座
    产品类型: 快速断开插座(Receptacle)
    主要功能: 快速断开插座是一种常用的电线连接器件,适用于电气设备中的电源线和信号线连接。它具有良好的接触可靠性和易操作性。
    应用领域: 这类产品广泛应用于家电、工业控制设备、汽车电子、通信设备等领域。

    技术参数


    - 适用电线规格: 15.5 – 13.5 AWG (美国线规),1.5 – 2.5 mm² (平方毫米)
    - 最大载面积: 3000 – 4914 CMA (千圈面积)
    - 插片宽度: 2.79 mm (0.11 英寸)
    - 绝缘材料: 尼龙 (Nylon)
    - 接触基材: 磷青铜 (Phosphor Bronze)
    - 端子电镀材料: 锡 (Tin)
    - 接触方式: 压接 (Compression)
    - 终止特征: 电线绝缘支持带
    - 产品长度: 19.8 mm (0.779 英寸)
    - 绝缘直径范围: 4.3 mm (0.169 英寸)
    - 温度范围: 105 °C (221 °F)
    - 电压等级: 300 V

    产品特点和优势


    1. 高可靠性: 使用磷青铜作为接触基材,提供良好的导电性能和耐用性。
    2. 方便安装: 支持压接连接方式,简化安装过程,提高工作效率。
    3. 环境适应性强: 能在较宽的温度范围内稳定工作,适合各种恶劣环境下的应用。
    4. 合规性: 符合欧盟RoHS、ELV、REACH等环保指令,安全可靠。

    应用案例和使用建议


    应用场景:
    - 家用电器如空调、冰箱等设备中的电源连接。
    - 工业控制设备如电机、传感器等的信号线连接。
    - 汽车电子系统中的布线连接。
    使用建议:
    1. 在安装过程中确保电线绝缘层与插座紧密配合,以避免接触不良。
    2. 确保操作环境温度不超过105°C,以免影响使用寿命。
    3. 遇到复杂电路时,建议先咨询专业技术人员,以确保正确安装。

    兼容性和支持


    - 兼容性: 此产品与同类电气设备兼容,可以方便地进行替换或扩展。
    - 支持服务: 如需技术支持,请拨打+1 800 522 6752。厂商提供完善的售后服务,确保客户顺利使用。

    常见问题与解决方案


    1. Q:如何确认插座是否安装正确?
    - A:通过视觉检查插片与插座的连接情况,确保没有松动。

    2. Q:使用过程中发现接触不良怎么办?
    - A:检查电线绝缘层是否完全插入插座,必要时重新压接。
    3. Q:长时间使用后发现接触电阻增大怎么办?
    - A:清洁插片和插座接口,去除可能存在的氧化物。

    总结和推荐


    该快速断开插座具备优良的电气性能和耐用性,适用于多种电气设备连接需求。其易于安装、兼容性强且符合多项环保标准,是一款值得信赖的产品。对于需要频繁连接或更换电线的应用场合,强烈推荐使用此款快速断开插座。
    希望以上内容能够帮助您更好地了解和使用该产品。如有更多疑问,欢迎随时联系我们的技术支持团队。

165616-5参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

165616-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

165616-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 165616-5 165616-5数据手册

165616-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5088 ¥ 4.3248
550+ $ 0.4841 ¥ 4.1149
1100+ $ 0.4692 ¥ 3.9882
库存: 6055
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1081.2
