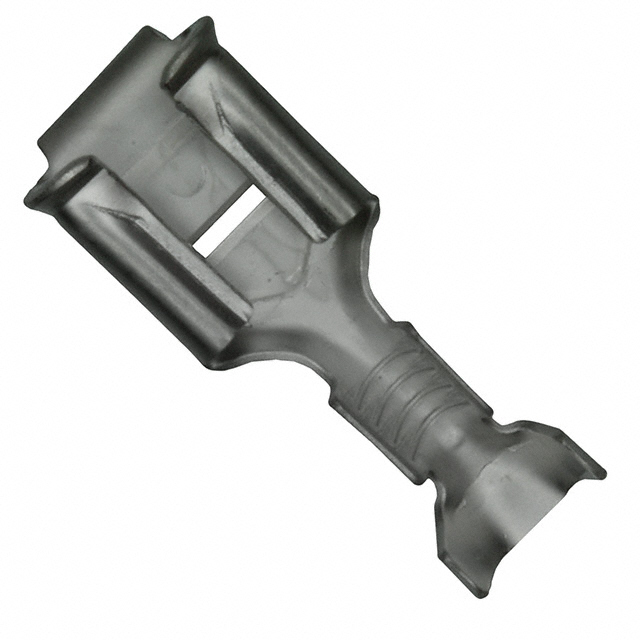

1217043-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 10-14AWG Brass F 19.81mm Tin T/R
供应商型号: J-1217043-1
供应商: 云汉优选
标准整包数: 2000

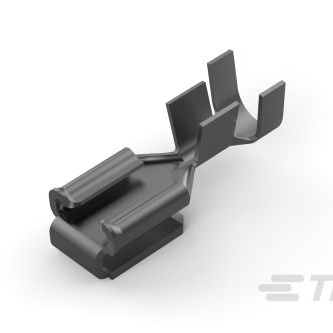

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 1217043-1

1217043-1概述


    产品简介


    这款FASTON 250系列接插件(Receptacle)是一款专门用于快速断开连接的终端设备,适用于导线直径范围为2.5至6平方毫米(对应14至10 AWG)。它采用直角设计,主体材料为黄铜,并具有低插入力的特点。此接插件主要用于电路的连接与断开操作,广泛应用于各种工业设备、家电和交通工具等领域,特别是在需要频繁连接和断开线路的应用场景下表现出色。

    技术参数


    - 电线尺寸:2.5 – 6 mm²(对应14 – 10 AWG)
    - 接触基材:黄铜
    - 终端镀层材料:锡
    - 连接容量:单点连接
    - 触点宽度:6.35 mm(0.25 in)
    - 触点厚度:0.81 mm(0.032 in)
    - 终端方向:直角
    - 绝缘支撑:带有绝缘支撑
    - 适用绝缘直径范围:3.81 – 5.08 mm(0.15 – 0.2 in)
    - 插入力:低插入力
    - 操作温度范围:-40°C 至 110°C(-40°F 至 230°F)
    - 标准认证:CSA、UL
    - 包装方式:每包2000个,卷装
    - 合规性:符合欧盟RoHS、ELV指令,中国RoHS 2,REACH法规

    产品特点和优势


    - 低插入力:使得连接操作更加轻松便捷。
    - 可靠的机械附件:具备防松动设计,确保连接的稳定性。
    - 广泛的操作温度范围:适应多种恶劣环境,增强了其适用性。
    - 环保材料:不含高卤素含量物质,满足严格的环保要求。
    - 广泛适用性:与多种导线兼容,可应用于多个行业领域。

    应用案例和使用建议


    这款接插件广泛应用于家电、汽车及工业设备等领域,特别适合于需要频繁插拔连接的应用场景。例如,在某些车辆线束的连接中,这种接插件能够有效减少人工成本并提高工作效率。使用时应注意以下几点:
    - 正确选择导线尺寸:根据具体需求选择合适的导线尺寸以确保最佳连接效果。
    - 定期检查:由于接插件在频繁插拔过程中会受到磨损,因此需要定期检查其连接状态以确保可靠性。
    - 正确的安装方法:严格按照安装指南进行操作,以避免因不当操作导致的损坏。

    兼容性和支持


    这款接插件兼容各类离散导线,并且与一系列相关的TE终端设备相匹配,如压缩连接器和绝缘端子。此外,制造商提供了一整套的支持和服务,包括技术支持热线+1 800 522 6752以及在线文档资源,确保用户可以获取所需的帮助。

    常见问题与解决方案


    - 问题:连接时出现接触不良现象。
    - 解决办法:确保电线完全插入,并且触点位置准确对齐。
    - 问题:接插件接触电阻异常。
    - 解决办法:检查是否有灰尘或其他杂质污染触点,必要时进行清洁处理。
    - 问题:连接稳定性差。
    - 解决办法:确认连接器已正确锁紧,并考虑更换新的接插件以确保连接质量。

    总结和推荐


    综上所述,这款FASTON 250接插件凭借其低插入力、宽泛的操作温度范围以及良好的环保特性,成为市场上非常受欢迎的产品之一。其广泛的应用领域和出色的兼容性使其成为许多工程师和采购人员的理想选择。因此,我们强烈推荐这款产品给那些寻求高性能、高可靠性的连接解决方案的用户。

1217043-1参数

参数
长*宽*高 19.81mm(长度)*7.62mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

1217043-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1217043-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 1217043-1 1217043-1数据手册

1217043-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
