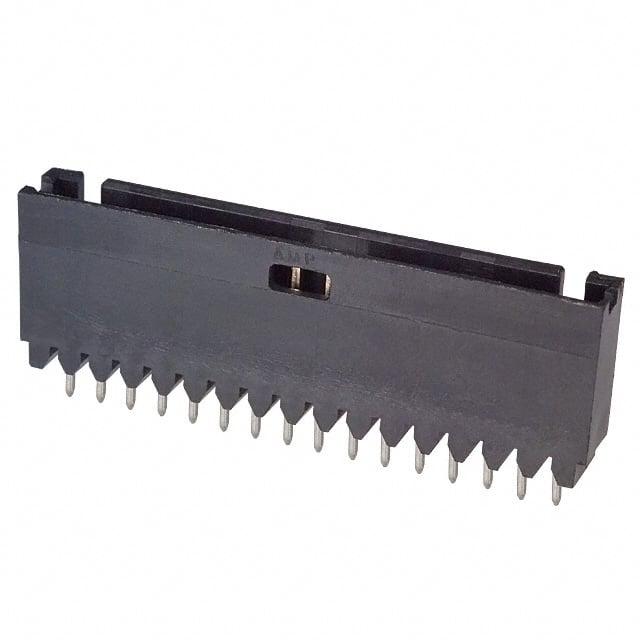

6-103414-4

厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 2.54mm 1 16pin 3A 760nm 金 黑色 通孔安装 43.67mm(长度)
供应商型号: 6-103414-4
供应商: Master
标准整包数: 12
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 6-103414-4

6-103414-4概述

    # 6-103414-4 PCB Mount Header 技术手册

    产品简介


    6-103414-4 是由 AMPMODU 系列提供的垂直 PCB 插座(PCB Mount Header),适用于板对板连接。该产品包含 16 个位置,中心线间距为 2.54 毫米,采用全屏蔽设计,金镀层,通过孔焊接安装方式。该插座主要应用于信号电路,并且满足多项行业标准。

    技术参数


    - 产品类型:PCB Mount Header
    - 连接系统:板对板连接
    - 位置数量:16 个
    - 行数:1 行
    - 中心线间距:2.54 毫米(0.1 英寸)
    - 垂直插件:垂直插件
    - 接触基材:铜合金
    - 接触负载:满载
    - 绝缘电阻:5000 MΩ
    - 耐电压:最大 750 VRMS
    - 操作温度范围:-65 至 105°C (-85 至 221°F)
    - 焊锡工艺能力:波峰焊至 265°C
    - 符合标准:CSA LR7189、UL E28476

    产品特点和优势


    1. 全屏蔽设计:提供了出色的电磁干扰保护,确保信号完整性。
    2. 高接触电流:最大接触电流可达 3 安培,适合多种应用场景。
    3. 金镀层:提供良好的导电性和耐磨性,增加产品的使用寿命。
    4. 耐高温:能在广泛的温度范围内稳定工作,适应不同环境需求。
    5. 易于焊接:支持通过孔焊接安装,简化安装过程。

    应用案例和使用建议


    应用案例
    - 用于高可靠性电子设备中的信号传输,如通信设备、工业控制系统和医疗设备。
    - 在需要高抗干扰性的环境中,如汽车电子和航空航天设备。
    使用建议
    - 在焊接过程中,确保焊料完全覆盖焊点,以保证良好的电连接。
    - 避免高温环境下的长期使用,防止塑料部件变形。
    - 定期检查连接部位,确保连接稳固无松动。

    兼容性和支持


    - 该产品与其他电子元器件具有良好的兼容性,尤其适合使用同系列其他配件的产品。
    - 厂商提供技术支持热线(+1 800 522 6752),用户可以随时咨询相关问题。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:重新焊接接触点,确保焊料充分覆盖。
    2. 问题:温度过高导致损坏
    - 解决方案:选择合适的安装位置,避免高温区域。
    3. 问题:信号传输不稳定
    - 解决方案:检查连接器是否有物理损坏,必要时更换新的连接器。

    总结和推荐


    6-103414-4 PCB Mount Header 以其出色的屏蔽效果、高接触电流和良好的兼容性,在各种电子设备中表现出色。它特别适合对信号完整性和抗干扰性要求较高的应用场合。总体而言,这款产品是一款值得信赖的选择。我们强烈推荐在需要高可靠性和信号传输质量的应用中使用此产品。

6-103414-4参数

参数
防护等级 -
颜色 黑色
针脚数 16pin
额定电流 3A
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
触头镀层 - 配接
排数 1
长*宽*高 43.67mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

6-103414-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-103414-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 6-103414-4 6-103414-4数据手册

6-103414-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ $ 4.7415 ¥ 39.4236
60+ $ 3.9349 ¥ 32.7171
108+ $ 3.924 ¥ 32.6264
216+ $ 3.5722 ¥ 29.6857
432+ $ 3.3127 ¥ 27.1277
648+ $ 3.26 ¥ 26.6957
864+ $ 3.26 ¥ 26.6957
库存: 612
起订量: 12 增量: 0
交货地:
最小起订量为:12
合计: ¥ 473.08
