964328-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, Standard Power Timer系列, 最大4mm², 最小2.5mm²
供应商型号: JY-964328-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 964328-1

964328-1概述

    电子元器件产品技术手册

    1. 产品简介

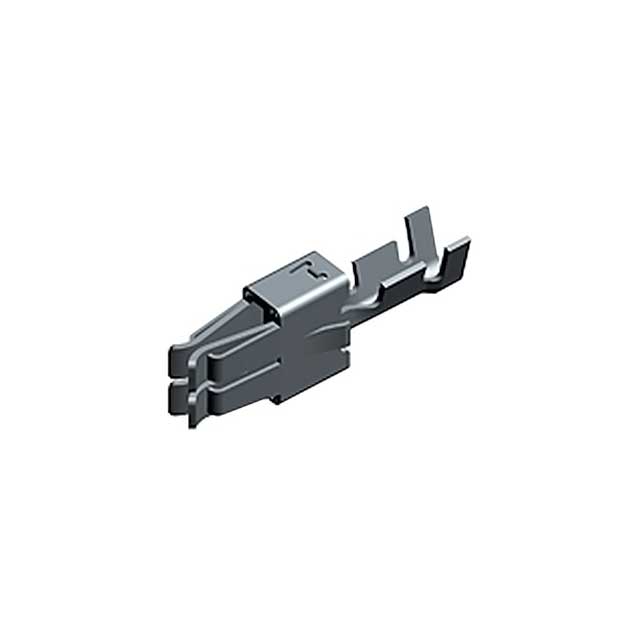

    本手册介绍的是型号为964328-1的接线端子(Receptacle),属于标准功率计时器(Standard Power Timer)系列。这类接线端子广泛应用于汽车及其他需要高可靠性和高性能连接的应用场合。其主要功能是提供稳定可靠的电气连接,适用于13至11 AWG线缆。

    2. 技术参数


    - 线径范围:13至11 AWG
    - 电流传输能力:25至40安培
    - 接线端厚度:0.8毫米(0.031英寸)
    - 接线端宽度:6.3毫米(0.25英寸)
    - 兼容绝缘直径范围:3.3至4.5毫米(0.129至0.177英寸)
    - 操作温度范围:-40至130摄氏度(-40至266华氏度)

    3. 产品特点和优势


    - 锁紧功能:具备锁定刺(Locking Lance),确保连接稳固可靠。
    - 高载流能力:能承受高达40安培的电流,适用于高负载应用。
    - 材料与工艺:采用镀锡的压接区域,确保良好的电气性能和耐久性。
    - 兼容标准:符合IEC 664/664A (DIN VDE 0110) 标准,适用于工业应用。

    4. 应用案例和使用建议


    - 应用场景:适用于汽车电子系统,如引擎控制单元、传感器连接等。
    - 使用建议:
    - 确保线缆与接线端子之间的良好接触,避免松动导致连接失效。
    - 定期检查连接部位,防止因长时间使用而导致的磨损或氧化。

    5. 兼容性和支持


    - 兼容性:与各种铜基线缆兼容,适用于13至11 AWG线缆。
    - 包装信息:每卷包含2100个接线端子,便于大规模生产和使用。
    - 技术支持:对于任何技术问题,可拨打+1 800 522 6752寻求支持。

    6. 常见问题与解决方案


    - 问题1:接线端子安装后出现松动。
    - 解决办法:检查接线端子是否正确安装,并确保线缆与接线端子紧密接触。
    - 问题2:接线端子表面出现氧化现象。
    - 解决办法:定期清洁接线端子,保持其表面干净无尘,可延长使用寿命。

    7. 总结和推荐


    综上所述,964328-1接线端子以其出色的电气性能、稳定的连接能力和广泛的适用范围,在汽车及其他高要求的应用中表现出色。推荐在涉及高负载和高可靠性需求的应用场景中使用该产品。
    通过本文的详细介绍,我们希望您能够更好地了解964328-1接线端子的产品特性和应用场景。如有进一步的技术咨询或购买需求,请联系TE公司的客服团队。

964328-1参数

参数
触头端接 压接
触头镀层厚度 -
类型 功率
线规 11-13 AWG
触头镀层
长*宽*高 19.3mm(长度)*4.5mm(高度)
安装方式 压入式
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

964328-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

964328-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 964328-1 964328-1数据手册

964328-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
