1MM-HU-D15-VS-00-F-TBP

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 1mm 2 30pin 1A 100nm 金 贴片安装
供应商型号: 3801262
供应商: 海外现货
标准整包数: 1

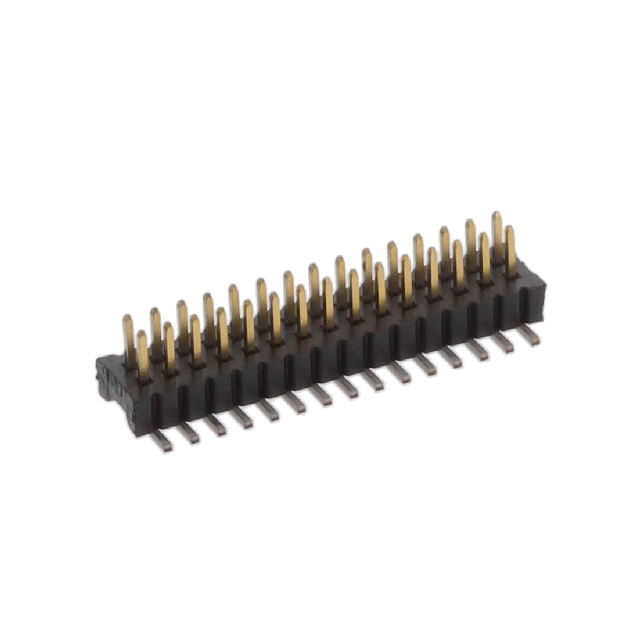

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1MM-HU-D15-VS-00-F-TBP

1MM-HU-D15-VS-00-F-TBP概述

    AMPMODU SMALL CENTERLINE INTERCONNECTION SYSTEMS

    产品简介


    TE Connectivity(TE)的AMPMODU Small Centerline Interconnection Systems 是一款细间距1.0 mm(0.0394英寸)连接器,相较于标准的2.54 mm间距产品,能节省85%的PCB空间。这款连接器通过双梁接触设计,即使在严重的冲击和振动环境中也能提供可靠的电气连接。该系列产品可满足广泛的系统设计需求,最多支持100个位置,并提供两种镀层选项,同时支持自动化表面贴装和回流焊接工艺。

    技术参数


    - 电气特性
    - 电流额定值:每接触点最大1A
    - 工作电压:30VAC
    - 耐电压:300VAC
    - 机械特性
    - 工作温度范围:-55°C至+125°C
    - 振动耐受性:符合EIA-364-28标准,无电连续性断点大于1微秒
    - 可焊性:最高耐受温度260°C
    - 材料特性
    - 塑料外壳:高温热塑塑料(LCP)
    - 接触材料:铜合金
    - 镀层选项:30μ”(0.76 μm)金镀层 或 5μ”(0.1 μm)金镀层

    产品特点和优势


    - 空间节省:采用1.0 mm中心线设计,比传统的2.54 mm连接器节省85%的PCB空间。
    - 可靠性高:双梁接触设计确保信号传输可靠,即使在极端环境下也保持良好的电气连接。
    - 制造灵活性:表面贴装配置支持自动化生产和表面贴装工艺,提高生产效率。
    - 耐用性好:金镀层提供良好的耐腐蚀性和耐磨性。
    - 快速组装:材料适合回流焊工艺,节省时间并提升组装效率。
    - 高灵活性:双入口插座设计使得装配过程更加灵活。

    应用案例和使用建议


    - 工业控制设备:适用于各种工业自动化控制系统。
    - 建筑和家居自动化设备:支持智能家居系统中的多种连接需求。
    - 伺服驱动器:适用于高性能电机控制和运动控制。
    - 可编程逻辑控制器(PLC):可用于复杂工业自动化控制系统的信号传输。
    - 通信设备:支持电信设备的内部布线需求。
    - 机器人:适用于精密机器人控制系统。
    - 仪器仪表及测试设备:支持各类测试仪器的信号接口。
    使用建议:
    - 在安装过程中,确保接触点正确对齐以避免错误连接。
    - 使用高温热塑塑料外壳以保证长期的稳定性。
    - 确保所有连接均符合相关行业标准和规范。

    兼容性和支持


    - 兼容性:AMPMODU Small Centerline Interconnection Systems 与现有的大多数工业自动化设备和系统兼容。
    - 支持和服务:TE Connectivity提供全面的技术支持和售后服务,包括详细的用户手册和技术文档。

    常见问题与解决方案


    - 问题一:无法正确安装接头。
    - 解决方案:仔细检查接头的极性和位置,确保按照正确的顺序和方向进行安装。

    - 问题二:连接器不稳定或松动。
    - 解决方案:检查连接器的固定方式和安装角度,确保正确牢固地固定。

    - 问题三:信号传输不稳定。
    - 解决方案:检查接触点的清洁度和磨损情况,确保良好的接触效果。

    总结和推荐


    AMPMODU Small Centerline Interconnection Systems 以其卓越的空间利用率、可靠性和适应性,在工业控制、自动化、通信和机器人等领域中表现出色。其优异的耐久性和易于安装的特点使其在市场上具备强大的竞争力。推荐用户根据具体应用需求选择合适的型号,并遵循正确的安装和维护指南以确保最佳性能。

1MM-HU-D15-VS-00-F-TBP参数

参数
触头镀层厚度 - 配接 100nm
触头镀层 - 配接
额定电流 1A
颜色 -
间距-配接 1mm
类型 Breakaway,Header,Push-Pull
防护等级 -
排数 2
针脚数 30pin
安装方式 贴片安装
零件状态 在售
包装方式 盒装

1MM-HU-D15-VS-00-F-TBP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1MM-HU-D15-VS-00-F-TBP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 1MM-HU-D15-VS-00-F-TBP 1MM-HU-D15-VS-00-F-TBP数据手册

1MM-HU-D15-VS-00-F-TBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
