63596-2

厂牌: TE CONNECTIVITY

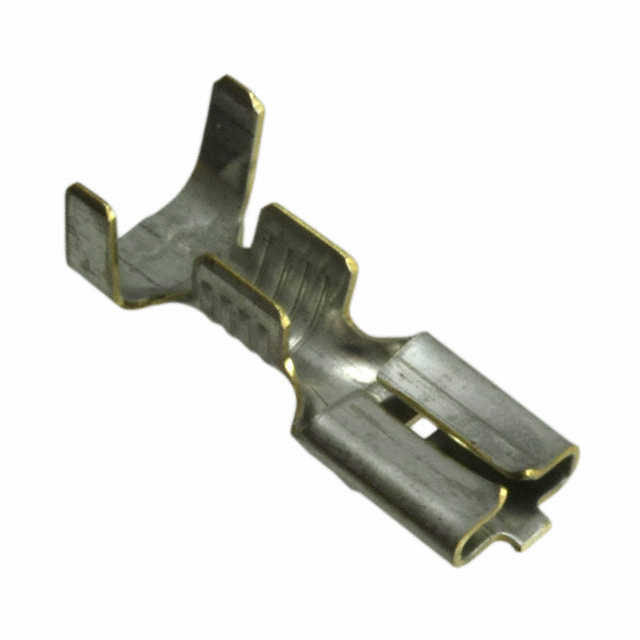

产品描述: Quick Disconnect Terminal 14-18AWG Brass F 17.78mm Pre-Tin T/R
供应商型号: N-63596-2
供应商: 云汉优选
标准整包数: 12500
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63596-2

63596-2概述


    产品简介


    本产品是一款FASTON系列的快速断开式接线端子,型号为63596-2。它适用于18至14 AWG(美国线规)的导线尺寸,对应的导线截面积为0.82至2.08平方毫米。这款接线端子具有4.75毫米宽的插接片,适用于各种电气连接需求。产品采用直角设计,材质为黄铜,并镀有锡层。这种接线端子广泛应用于家用电器、工业自动化、汽车电子等领域。

    技术参数


    - 导线尺寸:18至14 AWG(0.82至2.08平方毫米)
    - 插接片宽度:4.75毫米(0.187英寸)
    - 插接片厚度:0.81毫米(0.032英寸)
    - 接线端子材料厚度:0.36毫米(0.014英寸)
    - 终端长度:16.26毫米(0.64英寸)
    - 绝缘直径范围:4.57至5.84毫米(0.18至0.23英寸)
    - 插入力:标准
    - 工作温度范围:-40°C至110°C(-40°F至230°F)
    - 包装数量:每卷12500个
    - 包装方式:带状/盘装
    - 行业标准合规性:
    - 符合CSA和UL标准
    - 欧盟RoHS 2011/65/EU指令合规
    - 欧盟ELV 2000/53/EC指令合规
    - 中国RoHS 2 2016年第32号令合规
    - 符合REACH法规

    产品特点和优势


    1. 高可靠性:接线端子采用高品质黄铜材料,确保长期使用的稳定性和可靠性。
    2. 方便安装:直角设计简化了安装过程,使其易于操作。
    3. 广泛的适用性:适用于不同类型的导线,且具有较好的兼容性。
    4. 环境适应性强:能够承受较宽的工作温度范围,适合各种恶劣环境。
    5. 环保材料:采用低卤素材料,符合多项环保标准。

    应用案例和使用建议


    应用案例
    这款接线端子被广泛用于家庭电器、工业自动化系统及汽车电子设备中。例如,在家用冰箱中,可以用来连接电源线;在工业自动化设备中,可以作为电路板之间的连接部件。
    使用建议
    - 在安装时,要确保绝缘直径在指定范围内,以避免接触不良或短路。
    - 安装前检查导线是否有损伤,确保良好的电气连接。
    - 定期检查接线端子是否松动或磨损,以保证长期稳定运行。

    兼容性和支持


    这款接线端子具有广泛的兼容性,可与其他多种FASTON系列产品搭配使用。对于技术支持和维修服务,用户可以拨打+1 800 522 6752联系供应商获取帮助。

    常见问题与解决方案


    1. 问:如何判断接线端子是否损坏?
    - 答:观察接线端子是否有明显的变形或破损,若发现异常应及时更换。

    2. 问:如何正确选择导线大小?
    - 答:根据导线的截面积选择合适的接线端子型号,确保导线大小符合产品的规定范围。
    3. 问:如何处理接触不良的情况?
    - 答:清洁接线端子和导线接触面,确保无氧化物或其他杂质影响导电性。

    总结和推荐


    综上所述,这款FASTON 187快速断开式接线端子凭借其优良的材料、可靠的性能、广泛的兼容性及强大的环境适应能力,成为市场上的一款优质产品。特别是在家庭电器和工业自动化设备中有着显著的应用优势。强烈推荐给需要高性能连接解决方案的用户。对于那些寻求耐用、可靠且易于安装的产品,这款接线端子是理想的选择。

63596-2参数

参数
长*宽*高 17.78mm*5.72mm*7.23mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63596-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63596-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63596-2 63596-2数据手册

63596-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
