42199-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 16-20AWG Brass RCP 13.46mm T/R
供应商型号: 42199-1
供应商: Master
标准整包数: 5000

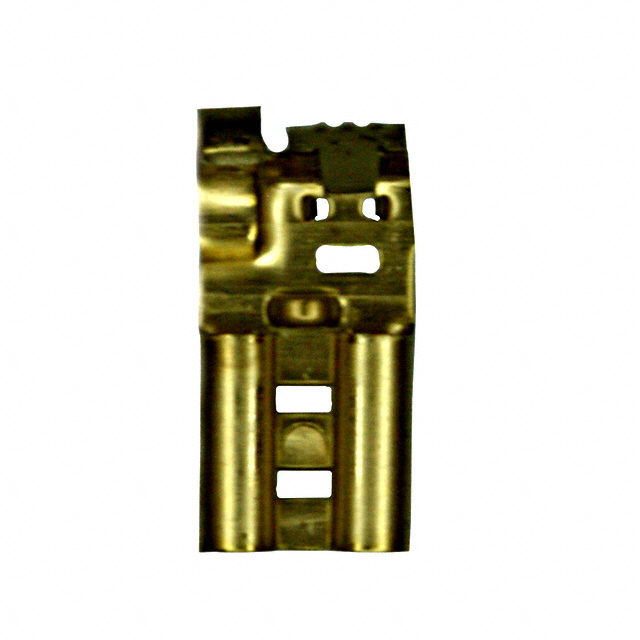

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42199-1

42199-1概述


    产品简介


    本产品是一款快速断开式接线端子(Receptacle),型号为42199-1,隶属于TE Connectivity的FASTON系列。它适用于20至16 AWG(American Wire Gauge)电线,或者对应的导线截面积为0.51至1.31平方毫米。该接线端子采用黄铜材质,并带有旗型(Flag)设计,使得安装更为便捷。它的主要功能是提供一种可靠的连接方式,适用于需要频繁插拔的场合。广泛应用于汽车、工业控制、通信设备等领域。

    技术参数


    - 电线尺寸范围:20 - 16 AWG,0.51 - 1.31 mm²
    - 接触件材质:黄铜(Brass)
    - 接触件基材厚度:0.33 mm [0.013 in]
    - 接触件厚度:0.51 mm [0.02 in]
    - 接触件宽度:5.21 mm [0.205 in]
    - 连接容量:单个
    - 插入力:低
    - 绝缘支撑:带绝缘支撑
    - 绝缘直径范围:2.79 - 4.32 mm [0.11 - 0.17 in]
    - 包装数量:5000
    - 兼容标准:CSA, UL
    - 工作温度范围:-40°C 至 110°C [-40°F 至 230°F]
    - 环保合规性:符合RoHS、ELV、REACH等法规要求

    产品特点和优势


    这款快速断开式接线端子具有多个显著优势:
    - 低插入力:使得安装更为方便快捷,减少了操作难度。
    - 黄铜材质:具有良好的导电性和耐腐蚀性,提高了产品的可靠性。
    - 旗型设计:便于识别和安装,减少了误操作的可能性。
    - 高密度集成:单个接触点能够承载多种规格的电线,节省空间,简化布线。

    应用案例和使用建议


    应用案例
    - 汽车行业:用于车载电路系统的连接,例如仪表板内部电路。
    - 工业自动化:用于工厂自动化的控制面板连接,提升系统可靠性和可维护性。
    - 通信设备:用于网络设备和服务器机柜内的连接,保障稳定的数据传输。
    使用建议
    - 在安装过程中,确保电线的绝缘层正确放置于绝缘支撑内,以避免短路。
    - 操作时应注意手部清洁,避免油污等污染物影响接触效果。
    - 定期检查连接处是否有松动现象,及时紧固以保证连接稳固。

    兼容性和支持


    该接线端子与TE Connectivity的其他FASTON系列产品兼容。对于安装及使用过程中遇到的技术问题,可通过拨打技术支持电话+1 800 522 6752获取帮助。TE Connectivity还提供了详细的文档资料和技术支持,确保客户能够充分利用该产品的功能。

    常见问题与解决方案


    - Q: 如何检查连接是否稳固?
    - A: 可以通过轻微拉动电线来检查连接是否牢固,如果出现松动,则需要重新安装。
    - Q: 为什么插入时会有阻力?
    - A: 这可能是由于电线的绝缘层未正确放置或接触件表面有杂质导致的。请确保绝缘层正确放置,并清理接触件表面。
    - Q: 何时需要更换接线端子?
    - A: 当连接部位出现明显的磨损或断裂迹象时,应及时更换新的接线端子以确保电路安全。

    总结和推荐


    这款FASTON 205快速断开式接线端子凭借其低插入力、优异的材料选择和高可靠性,在众多应用领域表现出色。它不仅简化了安装过程,还能确保长期稳定的性能表现。综合以上分析,强烈推荐使用该款产品,特别是在需要频繁插拔和复杂布线的应用场景中。
    如果您有任何进一步的问题或需要更多的技术支持,请随时联系TE Connectivity的客服团队。

42199-1参数

参数 值
长*宽*高 13.46mm(长度)*6.35mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

42199-1厂商介绍

TE Connectivity从事连接与传感解决方案的设计和制造,产品覆盖连接器、传感器、天线、继电器、开关、无源元件、线缆及热缩套管等,服务于工业自动化、汽车、能源、数据连接和医疗技术等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TE Connectivity 相关型号,如 282088-1、350536-1、1473672-1、1827570-2 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

42199-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42199-1 42199-1数据手册

42199-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0734 ¥ 0.6099
10000+ $ 0.0709 ¥ 0.5893
15000+ $ 0.0706 ¥ 0.5754
20000+ $ 0.0703 ¥ 0.5754
库存: 40365
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 3049.5
