185026-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 锡 17-22 AWG 压入式
供应商型号: U-185026-1
供应商: 云汉优选
标准整包数: 3500
TE CONNECTIVITY 矩形连接器 - 触头 185026-1

185026-1概述


    产品简介

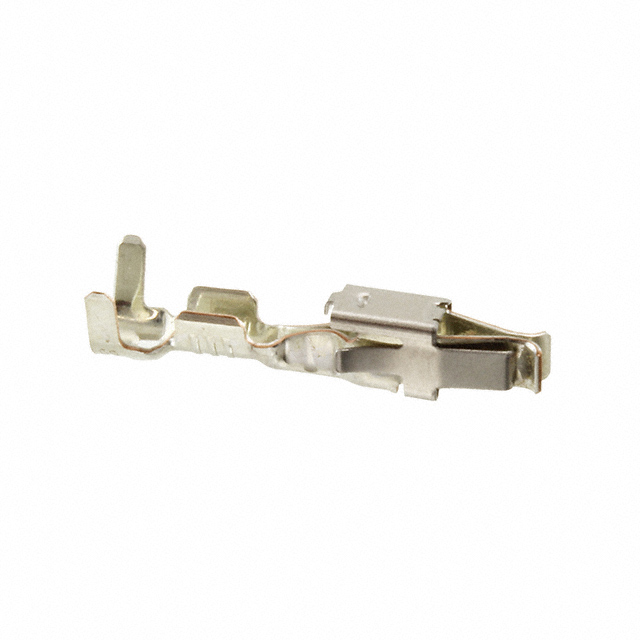

    本产品是一款专为汽车连接系统设计的接线端子(Receptacle),型号为185026-1。它适用于22至17 AWG线规,最大电流传输能力为24A(低功率)。这款接线端子采用180度接线风格,具有可靠的锁紧功能和密封性能,广泛应用于汽车终端连接器系统中。

    技术参数


    - 适用线径范围:22 – 17 AWG
    - 额定电流:0 – 24 A(低功率)
    - 接触尺寸:2.8 mm
    - 对接插头厚度:0.8 mm [0.031 in]
    - 对接插头宽度:2.8 mm [0.11 in]
    - 接线端子密封类型:单线密封(Single Wire Seal, SWS)
    - 典型电流承载能力:5 A
    - 压接类型:F-Crimp
    - 温度范围:-40°C至100°C [-40°F至212°F]
    - 符合标准:欧盟RoHS、ELV指令,中国RoHS 2指令
    - 卤素含量:低卤素 - Br、Cl、F、I < 900 ppm 每种均匀材料
    - 兼容绝缘直径范围:3.4 mm [0.134 in]
    - 焊料工艺能力:不适用

    产品特点和优势


    - 可靠性:锁紧机构确保了接线端子的稳固连接,防止意外松脱。
    - 密封性:通过SWS技术实现了优异的密封性能,提高了防水防尘能力。
    - 通用性:适用于多种汽车接线终端系统,满足多样化的应用场景需求。
    - 兼容性强:可以与同系列的其他部件轻松组装,方便维护和更换。

    应用案例和使用建议


    这款接线端子常用于汽车内部各种连接,如定时器连接系统、控制模块等。建议在安装时严格遵守操作规范,确保所有连接处密封良好。此外,在高湿度和高温度环境下使用时,要特别注意定期检查密封性能,确保长期可靠运行。

    兼容性和支持


    该接线端子与系列内的其他配件兼容,包括线缆密封套、插头外壳等。制造商提供了详尽的技术支持和售后服务,包括在线支持热线+1 800 522 6752和官方网站上的文档资源。对于常见问题,用户可以在网站上找到解决方案,也可以直接联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 接线端子安装后接触不良
    - 解决方案:检查压接是否牢固,确认压接工具是否正确使用。如有需要,使用相应的压接工具重新进行压接操作。
    2. 接线端子在高温环境下出现故障
    - 解决方案:检查是否超出产品规定的温度范围。如果温度过高,考虑在设计时增加散热措施或选择更高温等级的产品。
    3. 接线端子在振动环境中容易松动
    - 解决方案:使用额外的锁紧装置来增强稳定性,确保在震动环境中仍能保持良好的连接。

    总结和推荐


    综上所述,型号185026-1的接线端子凭借其可靠的设计、广泛的适用范围以及优秀的兼容性,成为一款在汽车连接系统中不可或缺的组件。该产品不仅能满足基本的功能要求,还能在复杂的环境中提供稳定可靠的表现。强烈推荐在相关项目中选用此款接线端子,以提升整体系统的质量和稳定性。如果您对产品有任何疑问,可以通过提供的技术支持热线和文档资源获取帮助。

185026-1参数

参数
类型 功率
线规 17-22 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
安装方式 压入式
零件状态 在售
包装方式 卷带包装

185026-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

185026-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 185026-1 185026-1数据手册

185026-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
