826949-6

厂牌: TE CONNECTIVITY

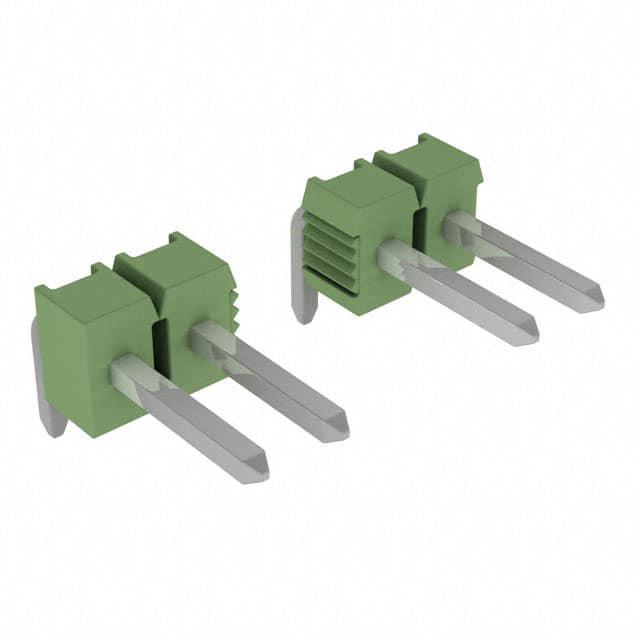

产品描述: Breakaway,Header,Push-Pull 2.54mm 1 6pin 5A 2μm 锡 绿色 通孔安装 9.9mm(高度)
供应商型号: 571-826949-6
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 826949-6

826949-6概述

    AMPMODU II Pin Header 技术手册

    1. 产品简介


    AMPMODU II 系列是 TE Connectivity 提供的一款高性能电子元器件,主要用于连接器行业。它提供单排和双排两种配置,并支持垂直安装和直角安装方式。AMPMODU II 的主要功能是实现电路板之间的高效电连接,适用于广泛的应用领域,包括工业自动化、通信设备、消费电子等。凭借其优异的电气特性和机械稳定性,AMPMODU II 成为现代电子系统设计的理想选择。

    2. 技术参数


    以下是 AMPMODU II 系列产品的关键技术参数:
    - 引脚间距:2.54 mm ± 0.1 mm
    - 定位精度:±0.2 mm
    - 接触针材料:CuZn 或 CuSn6
    - 外壳材料:PBT(聚对苯二甲酸丁二醇酯)
    - 表面处理:
    - 镀金区域:最小 0.7 µm PdNi + 最小 0.1 µm 金
    - 焊接区域:最小 3 µm 锡覆盖在 1.27 µm 镍上
    - 重量范围:每行位置数(POS. PER ROW)不同,重量从 0.0629 g 到 0.1749 g 不等
    - 工作温度:一般情况下为 -40°C 至 105°C

    3. 产品特点和优势


    AMPMODU II 系列具备以下显著特点和优势:
    - 高可靠性:采用优质的材料和先进的表面处理工艺,确保长期稳定运行。
    - 灵活配置:支持单排和双排设计,适应多种安装需求。
    - 易用性强:提供明确的布局指南,便于在 PCB 上进行精确安装。
    - 广泛适用性:适用于各种工业和消费电子产品,满足不同的性能要求。
    - 市场竞争力强:与同类产品相比,AMPMODU II 在成本控制和性能表现上具有明显优势。

    4. 应用案例和使用建议


    AMPMODU II 系列产品常用于以下场景:
    - 工业自动化:机器人控制单元的信号传输。
    - 通信设备:交换机和路由器之间的高速数据连接。
    - 消费电子:智能家电内部模块间的电连接。
    使用建议:
    - 安装前请检查焊盘布局是否符合图纸要求。
    - 使用适当的焊接工具和技术,避免过高的焊接温度导致塑料外壳变形。
    - 若需特殊定制,可参考制造商的技术支持服务。

    5. 兼容性和支持


    AMPMODU II 系列产品可与其他标准 PCB 插头和插座轻松配合使用。TE Connectivity 提供全面的技术支持,包括产品文档下载、安装指导和技术咨询。此外,客户还可以通过在线支持平台提交问题并获取及时响应。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方法:
    - 问题 1:安装后接触不良
    解决方法:检查焊盘是否清洁且无氧化,确认焊接温度和时间是否合适。
    - 问题 2:插拔过程中损坏
    解决方法:使用推荐的插入力测试设备,避免过度用力。
    - 问题 3:外观变形
    解决方法:严格按照焊接温度曲线操作,避免过高温度。

    7. 总结和推荐


    综上所述,AMPMODU II 系列产品以其卓越的性能、灵活的设计和强大的兼容性,成为电子元器件市场的优质选择。无论是工业自动化还是消费电子领域,它都能提供可靠高效的电连接解决方案。因此,我们强烈推荐此产品给需要高质量连接器的客户。
    如有进一步需求或定制化要求,请联系 TE Connectivity 官方技术支持团队以获取更多帮助和支持。

826949-6参数

参数
防护等级 -
针脚数 6pin
颜色 绿色
额定电流 5A
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
排数 1
触头镀层 - 配接
触头镀层厚度 - 配接 2μm
长*宽*高 9.9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

826949-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826949-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 826949-6 826949-6数据手册

826949-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8855 ¥ 7.4825
10+ $ 0.7418 ¥ 6.2678
25+ $ 0.6946 ¥ 5.8694
100+ $ 0.638 ¥ 5.3911
250+ $ 0.5864 ¥ 4.9554
500+ $ 0.499 ¥ 4.2162
1000+ $ 0.4547 ¥ 3.842
4000+ $ 0.3581 ¥ 3.0255
库存: 1072
起订量: 1 增量: 1
