41772-1

厂牌: TE CONNECTIVITY

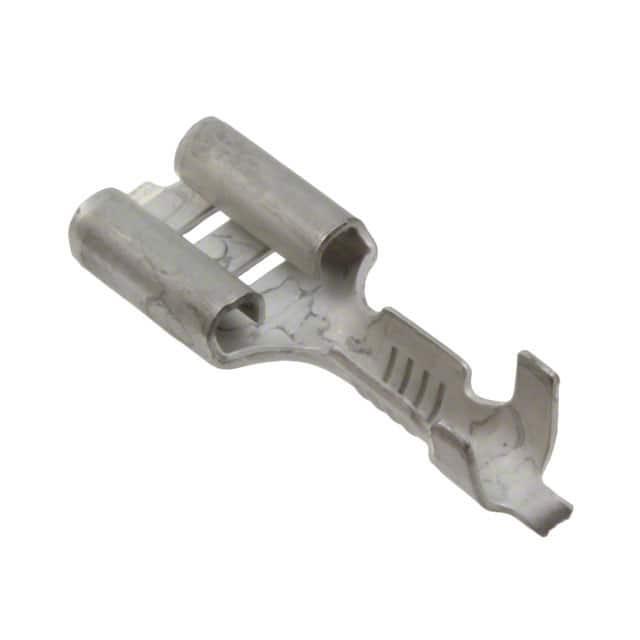

产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .250系列, 母座, 6.35 x 0.8mm接片, 最大线规0.8mm²
供应商型号: 26M-41772-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 41772-1

41772-1概述


    产品简介


    产品类型:FASTON 250 接收端子
    主要功能:这款接收端子专为22至18 AWG线径(0.32至0.82平方毫米)设计,适用于快速断开连接应用。它采用直角结构,材料为黄铜,提供快速、可靠的电气连接。
    应用领域:广泛应用于家电、汽车、通信设备及工业自动化等领域,用于连接电线与电缆。

    技术参数


    - 线径范围:22 – 18 AWG(0.32 – 0.82 mm²)
    - 接触宽度:6.35 mm(0.25 in)
    - 接触厚度:0.81 mm(0.032 in)
    - 终端材料:黄铜
    - 终端镀层材料:锡
    - 压接类型:F型压接
    - 连接容量:单点
    - 绝缘直径范围:2.29 – 3.3 mm(0.09 – 0.13 in)
    - 温度范围:-40°C 至 110°C(-40°F 至 230°F)
    - 认证标准:CSA, UL

    产品特点和优势


    1. 高可靠性:采用优质黄铜和锡镀层材料,确保长期稳定性能。
    2. 易于安装:快速断开设计方便安装和拆卸,提高维护效率。
    3. 宽适用范围:支持22至18 AWG线径,兼容多种线材规格。
    4. 标准化生产:符合国际认证标准(如CSA, UL),适用于各种行业标准。
    5. 环保材料:不含卤素,满足低卤要求,符合多项环保法规。

    应用案例和使用建议


    应用案例
    - 家用电器:如冰箱、洗衣机等,用于连接内部线路和电源。
    - 汽车电子:发动机控制单元、空调系统等,保障关键电路的安全连接。
    - 工业自动化:用于机器人的信号传输线,实现高效可靠的电气连接。
    使用建议
    1. 正确压接:在进行压接操作时,确保压接工具合适,以避免损伤接线端子。
    2. 清洁处理:在安装前确保电线和接线端子表面干净,以提高导电性能。
    3. 定期检查:建议定期对连接处进行检查和维护,确保长时间可靠运行。

    兼容性和支持


    - 兼容性:与各种类型的电线和电缆兼容,尤其适合细线和多股线。
    - 技术支持:如需支持,可拨打+1 800 522 6752联系客服。

    常见问题与解决方案


    1. 问题:安装时出现松动。
    - 解决方案:检查压接是否到位,确保无误。

    2. 问题:导电性能不佳。
    - 解决方案:清理接触面并重新压接,确保接触良好。

    总结和推荐


    综述:这款FASTON 250接收端子具有出色的可靠性和广泛的适用范围,符合多种国际认证标准,能够适应不同领域的应用需求。
    推荐理由:鉴于其卓越的性能和良好的兼容性,该产品非常适合需要频繁插拔、高可靠性连接的应用场合。强烈推荐在各种电气连接项目中使用。
    总之,这款FASTON 250接收端子不仅具备优秀的性能指标,还能有效提高工作效率和可靠性,是您不可多得的理想选择。

41772-1参数

参数
长*宽*高 19.05mm(长度)*7.62mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装,袋装

41772-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

41772-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 41772-1 41772-1数据手册

41772-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
