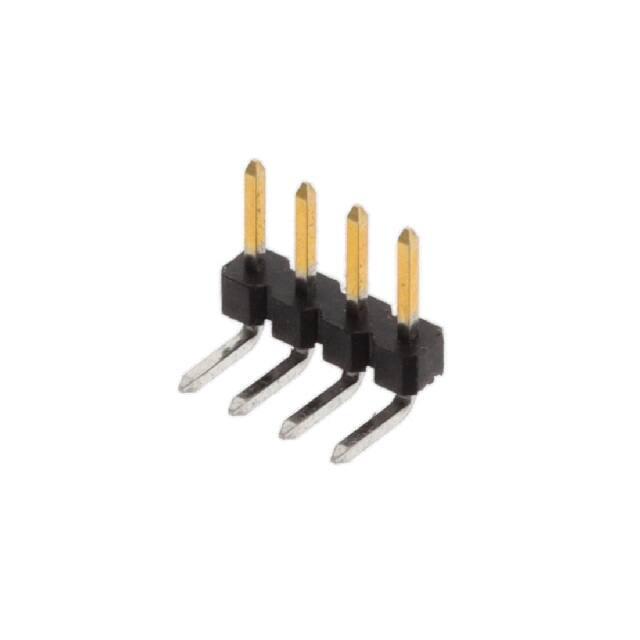

2842114-4

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 1 4pin 2A 100nm 金 通孔安装
供应商型号: N-2842114-4
供应商: 云汉优选
标准整包数: 72
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2842114-4

2842114-4概述

    电子元器件产品技术手册:TE Connectivity AMPMODU 2 mm Breakaway Headers

    产品简介


    TE Connectivity (TE) 的 AMPMODU 2 mm 接插件系列为板对板和线对板提供了多种可靠的连接器。这些2毫米接头相较于标准的2.54毫米中心线占用的PCB面积减少了38%,使得客户能够在板上实现更多的功能。这些断开式接头可与市场上其他主要品牌的插座互配。它们提供多种自动化表面贴装、通孔回流焊接和传统的通孔安装选择,为客户提供了多样化的PCB组装选项。产品包括单排和双排选项,垂直和直角方向,采用管状和带卷封装以适应不同的产品处理系统。

    技术参数


    - 材料
    - 镀层:30 µ” [0.76 µm] 金、15 µ” [0.38 µm] 金、4 µ” [0.1 µm] 金镀层、锡
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境认证:UL94 V0,低卤素
    - 运行环境等级III
    - 规格
    - 产品规格:108-64040
    - 应用规格:114-64040
    - 符合RoHS和REACH标准
    - UL认证待定
    - VDE认证
    - 电气特性
    - 电流额定值:2A(最大)
    - 介电耐压:650VAC
    - 工作电压:125VDC或125VAC RMS
    - 机械特性
    - 工作温度:锡镀层:-40°C至105°C;金镀层:-40°C至125°C
    - 可焊性:高达260°C的回流能力
    - 振动:无超过1微秒的电气中断

    产品特点和优势


    - 占用空间减少38%,允许更多的功能扩展
    - 高效且经济的自动化表面贴装和通孔回流制造工艺
    - 与市场上其他主要品牌插座互配

    应用案例和使用建议


    - 应用案例:PLC/IO设备、伺服驱动器、物料搬运设备、楼宇和家庭自动化、工业控制、机器人、仪器仪表及测试设备。
    - 使用建议:在设计过程中,考虑选用锡镀层以降低成本,或者选用金镀层以提高耐用性。根据具体应用需求,选择合适的尾部长度和封装形式。

    兼容性和支持


    - 这些接头可与市场上其他主要品牌的插座互配。
    - 厂商提供全面的技术支持和售后服务。

    常见问题与解决方案


    - 问题1:如何确保良好的可焊性?
    - 解决方案:使用高达260°C的回流焊接工艺,确保接触良好。
    - 问题2:如何提高电气连接的可靠性?
    - 解决方案:选择金镀层,因为其具有更高的耐磨性和耐腐蚀性。

    总结和推荐


    综上所述,TE Connectivity 的 AMPMODU 2 mm 断开式接头在尺寸节省、电气性能和机械性能方面表现出色。其广泛应用范围使其在市场上具备较强的竞争力。我们强烈推荐使用这款产品,尤其是在需要高效、可靠的板对板或线对板连接的应用中。

2842114-4参数

参数
防护等级 -
额定电流 2A
类型 Breakaway,Header,Push-Pull
颜色 -
触头镀层厚度 - 配接 100nm
间距-配接 2mm
触头镀层 - 配接
针脚数 4pin
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 管装

2842114-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2842114-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2842114-4 2842114-4数据手册

2842114-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
432+ $ 0.3392 ¥ 2.8832
1728+ $ 0.3193 ¥ 2.7141
3312+ $ 0.306 ¥ 2.601
库存: 4392
起订量: 432 增量: 72
交货地:
最小起订量为:432
合计: ¥ 1245.54
