4-2232826-9

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2mm 1 9pin 2A 2.03μm 锡 通孔安装
供应商型号: 4046972
供应商: 海外现货
标准整包数: 1

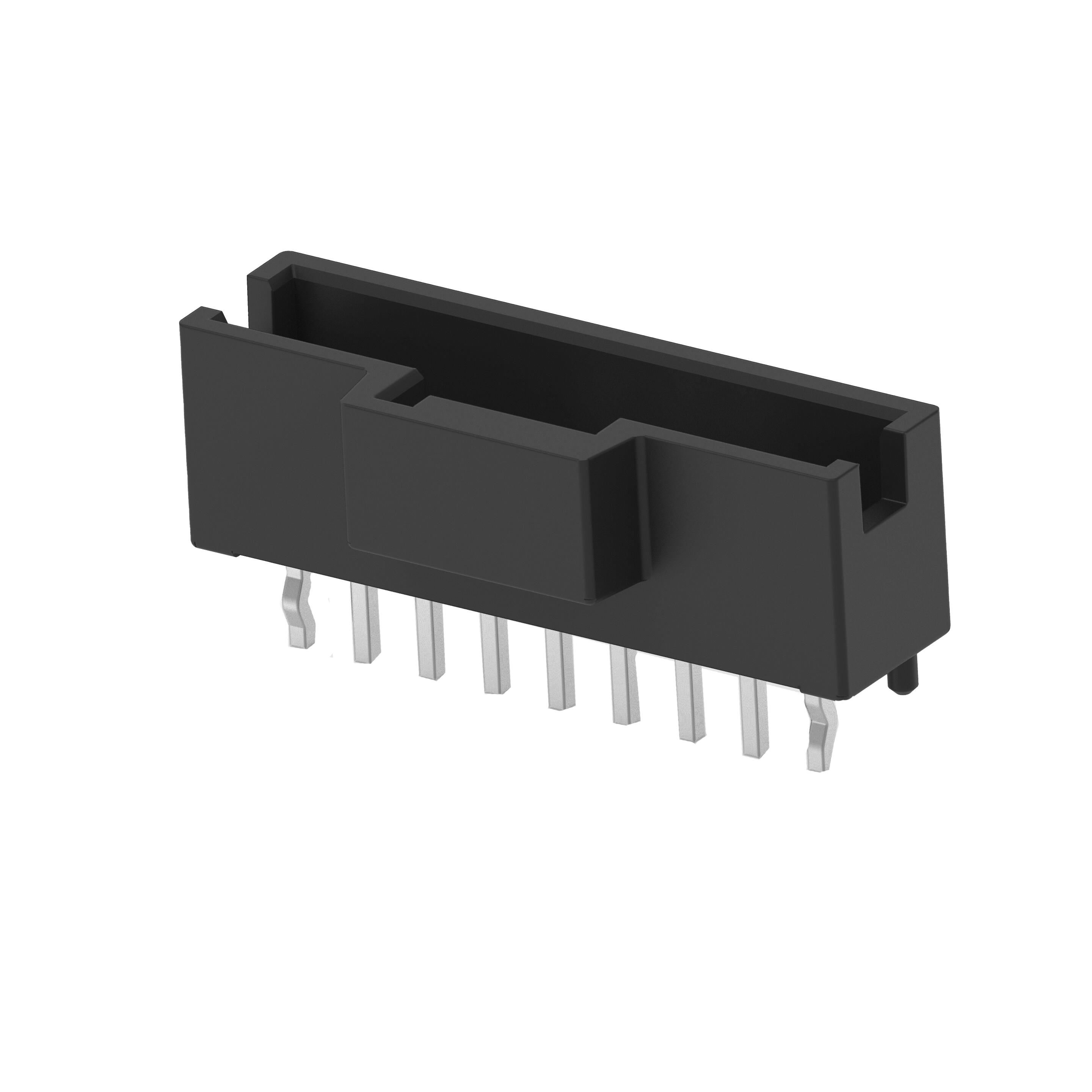

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-2232826-9

4-2232826-9概述

    SGI 2.0 Connector 产品手册

    1. 产品简介


    SGI 2.0 连接器系统是TE Connectivity公司开发的一种高性能、高可靠性的线对板连接器。它采用2.0mm中心线绝缘位移技术(IDT),可以实现电线与印刷电路板上安装的方形插柱之间的可靠互联。SGI 2.0 系列产品包含2到10个位置,可用于26AWG和28AWG的导线。该系列连接器符合IEC 60335-1标准中的阻燃测试要求,确保在各种恶劣环境下的稳定运行。

    2. 技术参数


    - 电压等级:50VAC
    - 电流等级:
    - 2至4个位置时:26AWG最大3.0A;28AWG最大2.0A
    - 5至10个位置时:26AWG最大2.0A
    - 温度等级:-40°C 到 +105°C
    - 接触电阻:初始不超过10毫欧,最终不超过20毫欧
    - 绝缘电阻:初始最小值为1000兆欧,最终最小值为5兆欧
    - 耐压强度:在海拔海平面条件下承受1100伏交流电
    - 温度升高:最大温度升高30°C
    - 物理规格:提供通孔和表面贴装两种类型
    - 通过热老化试验:达到阻燃要求

    3. 产品特点和优势


    - 可靠性高:通过多项机械、电气和环境性能测试验证
    - 阻燃设计:符合IEC 60335-1标准,确保安全使用
    - 适应性强:支持26AWG和28AWG导线,具有广泛的适用性
    - 连接牢固:采用锁紧结构,确保连接稳定性
    - 耐环境变化:能够在-40°C至+105°C温度范围内正常工作

    4. 应用案例和使用建议


    SGI 2.0 连接器系统广泛应用于工业自动化、汽车电子、医疗设备等领域,特别是在需要高可靠性和安全性的情况下。例如,在汽车电子控制系统中,SGI 2.0 可以作为关键传感器信号传输的重要部件。
    使用建议:
    - 在选择导线尺寸时,需考虑具体的应用需求,以确保电流承载能力和温度稳定性
    - 在组装过程中,严格按照产品说明书进行操作,以确保连接的可靠性和耐用性

    5. 兼容性和支持


    SGI 2.0 系列连接器系统兼容多种导线规格和安装方式,且易于与其他标准电气设备集成。TE Connectivity公司提供详尽的技术文档和支持服务,确保用户能够轻松部署和维护该产品。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查导线和接触点是否清洁无污染,重新焊接连接处
    - 问题2:连接器温度过高
    - 解决方案:确认连接器的负载电流不超过最大额定值,增加散热措施如增加散热片
    - 问题3:连接器无法正确锁定
    - 解决方案:检查锁定机构是否有损坏或变形,必要时更换连接器

    7. 总结和推荐


    总体来看,SGI 2.0 连接器是一款在多种应用场景下表现出色的产品,具备高度可靠性和耐用性。它不仅符合严格的电气和机械测试标准,还能在复杂多变的环境中保持稳定的性能表现。对于寻求高性能连接解决方案的客户,SGI 2.0 是一个非常值得推荐的选择。

4-2232826-9参数

参数
针脚数 9pin
间距-配接 2mm
颜色 -
额定电流 2A
防护等级 -
触头镀层厚度 - 配接 2.03μm
类型 Header,Latch Holder
触头镀层 - 配接
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 托盘

4-2232826-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2232826-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-2232826-9 4-2232826-9数据手册

4-2232826-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
