9-1377174-2

厂牌: TE CONNECTIVITY

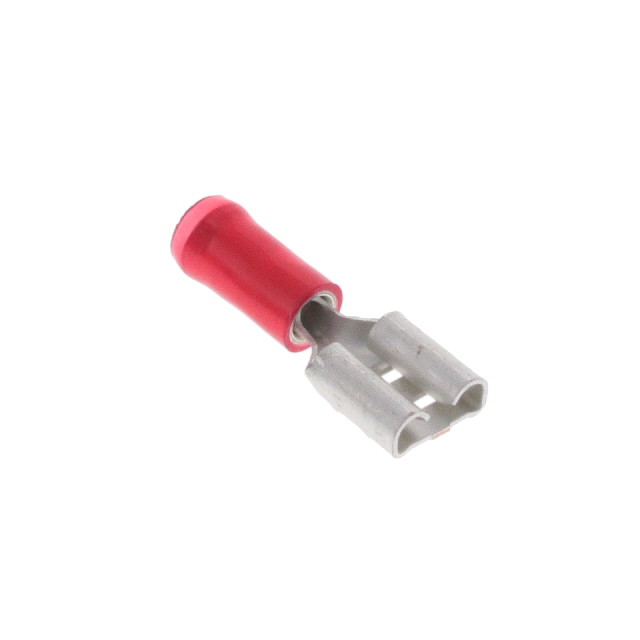

产品描述: Quick Disconnect Terminal 15-22AWG Phosphor Bronze Red RCP Tin Loose
供应商型号: A136876-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 9-1377174-2

9-1377174-2概述


    产品简介


    本文将详细介绍一款由TE Connectivity制造的快速断开终端(Quick Disconnect Terminal)产品——型号为9-1377174-2的PIDG系列快速断开终端。这款产品属于快速断开终端类别,主要用于连接电线与设备,广泛应用于电气控制系统、工业自动化等领域。

    技术参数


    电气特性
    - 电压等级:300 V
    - 接线范围:592 – 2960 CMA
    - 插入力:正常
    - 绝缘材料:尼龙
    - 接触基材:磷青铜
    - 终端电镀材料:锡
    - 压接类型:压缩
    - 引脚类型:封闭式
    - 导线绝缘支撑:有
    - 配合固定类型:凹点
    尺寸与包装
    - 兼容绝缘直径范围:3.5 mm[.14 in]
    - 包装数量:100
    - 包装方法:盒装
    - 引脚颜色:红色
    使用条件
    - 绝缘选项:部分绝缘
    - 操作温度范围:105 °C[221 °F]
    产品合规性
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令MIIT Order No 32, 2016
    - 不含超过限制的REACH SVHC物质
    - 卤素含量低,Br、Cl、F、I < 900 ppm per homogenous material
    - 禁用BFR、CFR、PVC

    产品特点和优势


    这款快速断开终端具有以下几点独特优势:
    1. 高强度材料:采用磷青铜作为接触基材,确保长期稳定运行。
    2. 易于安装:采用凹点固定类型,保证连接稳固,减少接触松动的风险。
    3. 适用广泛:电压等级高达300 V,适用于多种电气控制环境。
    4. 环保材料:不含超过限制的卤素物质和有害化学物质,符合多项国际环保标准。

    应用案例和使用建议


    该款快速断开终端被广泛应用于工业自动化、汽车电子、电力系统等领域。例如,在一个工业自动化项目中,可以使用该终端连接传感器与控制柜,确保信号传输稳定可靠。使用时建议注意以下几点:
    1. 选择合适的绝缘直径:根据具体需求选择合适的绝缘直径,以确保良好的机械强度。
    2. 正确压接:确保使用正确的压接工具和方法,避免因压接不当导致接触不良。
    3. 适当绝缘:部分绝缘选项可以提高电气安全,但需注意确保接线安全。

    兼容性和支持


    该产品与其他TE Connectivity的产品如PIDG系列终端具备良好的兼容性,可灵活应用于不同类型的接线系统。此外,制造商提供了技术支持热线 +1 800 522 6752,确保客户能够及时获得帮助。

    常见问题与解决方案


    问题1:如何判断终端是否已经正确安装?
    解决方案:检查终端是否与电线完全压接到位,并通过观察是否有明显的物理损坏或错误来确认安装状态。
    问题2:如何处理终端接触不良的问题?
    解决方案:重新进行压接操作,并确保压接工具和方法正确无误。如果仍存在问题,考虑更换新的终端。

    总结和推荐


    总的来说,这款9-1377174-2的快速断开终端在电气性能、机械强度和环保方面都表现出色。其广泛的适用性和可靠的性能使其成为众多应用场景的理想选择。我们强烈推荐这一款产品给需要高性能电气连接解决方案的用户。

9-1377174-2参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

9-1377174-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1377174-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 9-1377174-2 9-1377174-2数据手册

9-1377174-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
