640383-2

厂牌: TE CONNECTIVITY
产品描述: Header 3.96mm 1 2pin 锡 通孔安装
供应商型号: S-640383-2
供应商: Future
标准整包数: 2000

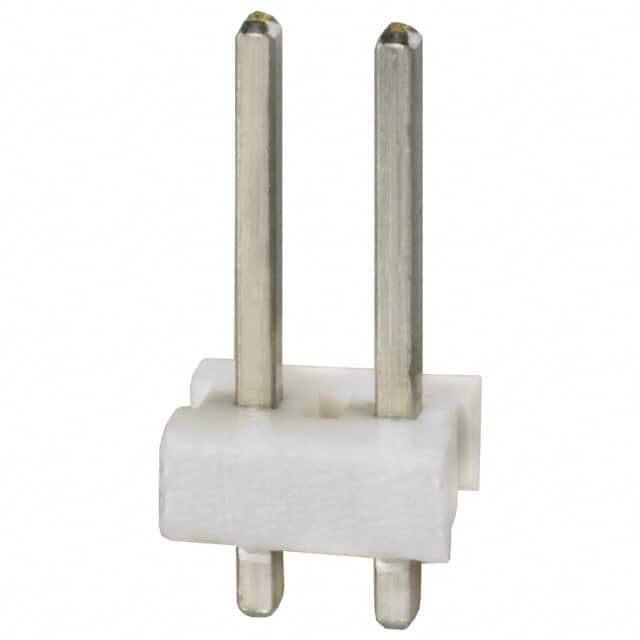

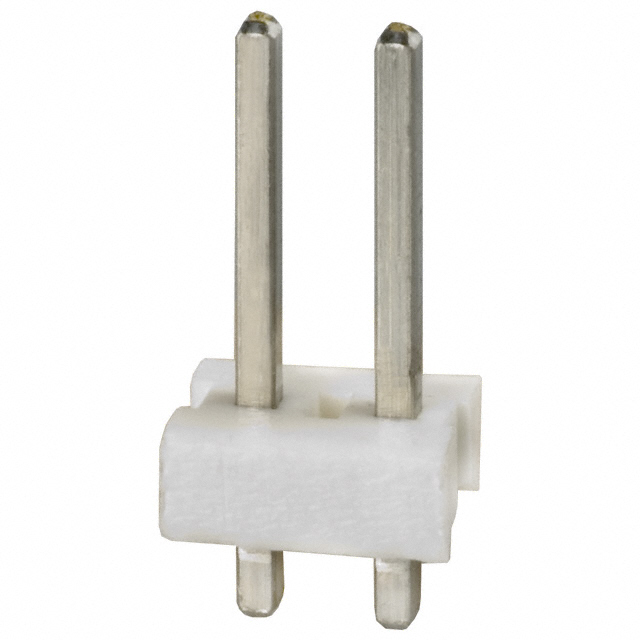

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 640383-2

640383-2概述

    电子元器件技术手册:PCB Mount Header, Vertical, Wire-to-Board, 2 Position
    本文将详细解析一种重要的电子元器件——PCB Mount Header(PCB板固定插针),并探讨其技术参数、特点、应用案例及使用建议。

    1. 产品简介


    本产品是一款垂直安装的PCB板固定插针,用于电线与电路板之间的连接。它包含两个位置,中心线距离为3.96毫米(0.156英寸),采用无屏蔽设计,适用于通过焊接方式安装在PCB板上的锡涂层通孔。此外,该产品还提供自然颜色版本,并且属于TE的MTA 156系列。

    2. 技术参数


    | 参数 | 值 |

    | 中心线间距(pitch) | 3.96 mm [.156 in] |
    | 排数 | 1 |
    | 位置数 | 2 |
    | 连接系统 | 电线到电路板 |
    | PCB安装类型 | PCB板固定插针 |
    | 头部类型 | 无屏蔽 |
    | 操作电压 | 600 VAC |
    | 最大接触电流 | 14.24 A |
    | 工作温度范围 | -55 – 105 °C [-67 – 221 °F] |
    | 裸露材料 | 聚酯玻璃纤维填料 |

    3. 产品特点和优势


    - 高电流承载能力:最大可承受14.24安培的电流,适合功率传输的应用。
    - 宽工作温度范围:能够在-55至105°C之间稳定工作,适用于多种环境条件。
    - 高操作电压:可以承受高达600 VAC的电压,提高了设备的可靠性。
    - 易于安装:通过锡涂层通孔进行焊接,简化了安装过程。
    - 兼容性好:符合多种标准,如UL认证、REACH和RoHS,确保在国际市场中的广泛应用。

    4. 应用案例和使用建议


    - 电源分配:在工业控制设备和电力供应系统中用于电源分配。
    - 汽车电子:在电动汽车充电接口中作为关键连接部件。
    - 通信设备:在无线通信设备中作为连接不同模块的中间件。
    使用建议:
    - 确保安装时保持PCB板与插针垂直对齐,以保证良好的电接触。
    - 注意避免过高的焊接温度,以免损坏插针和PCB板。
    - 在高温环境下使用时,尽量选择更大尺寸的插针以提高散热效果。

    5. 兼容性和支持


    - 兼容性:本产品可与其他标准MTA 156系列插头和插座配合使用。
    - 支持:TE公司提供了全面的技术支持和客户服务,包括产品文档、CAD文件下载和技术咨询热线(电话:+1 800 522 6752)。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针无法插入 | 检查插针和插座是否有异物堵塞。 |
    | 接触不良 | 确保焊接质量和清洁度。 |
    | 过热 | 减少负载电流或增加散热措施。 |

    7. 总结和推荐


    综上所述,这款PCB Mount Header不仅具备强大的电气性能和广泛的适用性,还在兼容性、安全性和可靠性方面表现优异。对于需要进行高效功率传输的应用场景,如电源管理和汽车电子领域,它是一个非常值得考虑的选择。强烈推荐给追求高性能连接解决方案的工程师和设计师们。
    本技术手册由TE Connectivity提供。更多详情请访问官方网站或联系技术支持团队。

640383-2参数

参数
颜色 -
排数 1
间距-配接 3.96mm
针脚数 2pin
类型 Header
触头镀层厚度 - 配接 -
额定电流 -
触头镀层 - 配接
防护等级 -
安装方式 通孔安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装

640383-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640383-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 640383-2 640383-2数据手册

640383-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1089 ¥ 0.9531
6000+ $ 0.1061 ¥ 0.9204
8000+ $ 0.1053 ¥ 0.9057
20000+ $ 0.1003 ¥ 0.8708
30000+ $ 0.0981 ¥ 0.8291
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1906.2
