103904-9

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.54mm 1 10pin 3A 760nm 金 黑色 通孔安装 27.94mm(长度)*6.9596mm(高度)
供应商型号: N-103904-9
供应商: 云汉优选
标准整包数: 19

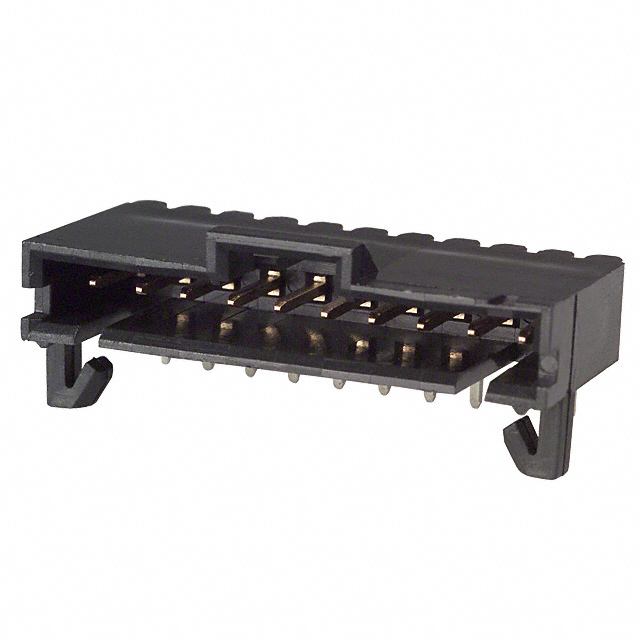

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 103904-9

103904-9概述


    产品简介


    本产品为103904-9 PCB Mount Header(电路板安装引脚),采用直角连接方式,适用于电线到电路板的连接。该产品具有10个位置,中心线间距为2.54毫米(0.1英寸),并带有全屏蔽设计。此部件适用于各种需要高可靠性的电子设备中,特别是在信号传输、控制模块等方面有着广泛的应用前景。

    技术参数


    - 产品类型: PCB安装直角电线到电路板引脚
    - 位置数: 10
    - 中心线间距: 2.54毫米(0.1英寸)
    - 排数: 1
    - 材料: 聚合物外壳,黄铜接触件
    - 插头尺寸: 高度6.99毫米(0.275英寸),长度27.94毫米(1.1英寸)
    - 工作温度范围: -65至105摄氏度(-85至221华氏度)
    - 额定电流: 3安培
    - 绝缘电阻: 5000兆欧
    - 耐电压: 最大值600伏
    - 焊接尾部长度: 3.3毫米(0.13英寸)

    产品特点和优势


    1. 直角连接: 方便电路板上其他元器件的布局。
    2. 全屏蔽设计: 增强电磁干扰防护,提高信号传输稳定性。
    3. 高电流承载能力: 可达3安培,适用于多种功率应用。
    4. 高绝缘性和耐电压性: 确保电气安全。
    5. 低焊接温度: 具备260°C的回流焊能力,适应不同焊接工艺要求。

    应用案例和使用建议


    应用案例:
    - 适用于汽车电子系统中的传感器与控制器之间信号传输。
    - 在工业自动化设备中用于机器内部组件间的信号连接。
    - 在智能家居设备中,用于控制模块与无线通讯模块之间的数据交换。
    使用建议:
    - 由于此引脚为完全屏蔽设计,建议在高噪声环境中使用时优先考虑其屏蔽特性。
    - 为了确保焊接质量,应选择合适的焊锡膏和焊接参数进行回流焊操作。
    - 在实际应用中,要根据具体的工作环境条件,合理选择连接器的数量和排列方式以确保最佳的信号完整性。

    兼容性和支持


    兼容性:
    - 本产品与多种标准电线接头兼容,确保与其他电子元件的连接灵活性。
    - 产品符合多项行业标准,如CSA LR7189、UL E28476等。
    支持:
    - 提供技术支持电话:+1 800 522 6752。
    - 官方网站提供详细的技术文档和CAD文件下载。

    常见问题与解决方案


    1. 问:如何清洁连接器?
    - 答:可以使用压缩空气吹扫连接器表面灰尘。对于顽固污渍,可以使用软布轻轻擦拭。
    2. 问:焊接过程中出现短路怎么办?
    - 答:检查焊接温度和时间设置,确保焊接过程中无飞溅金属造成短路。如果已发生短路,可以使用专用工具清除多余的焊锡。
    3. 问:如何防止长期使用的接触不良问题?
    - 答:定期检查连接器的磨损情况,如有必要可更换新的连接器,保证良好的电接触。

    总结和推荐


    综上所述,103904-9 PCB Mount Header凭借其出色的电气性能、稳定的机械连接和全面的兼容性,在众多应用场合下都表现出色。特别适合对信号传输可靠性有较高要求的电子设备。强烈推荐给需要高效、稳定连接解决方案的设计工程师们。

103904-9参数

参数
排数 1
针脚数 10pin
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
额定电流 3A
触头镀层厚度 - 配接 760nm
类型 Header,Latch Holder
颜色 黑色
长*宽*高 27.94mm(长度)*6.9596mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

103904-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

103904-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 103904-9 103904-9数据手册

103904-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
