520973-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 16-20AWG Brass Natural F 27.56mm T/R
供应商型号: 520973-1
供应商: 国内现货
标准整包数: 2500

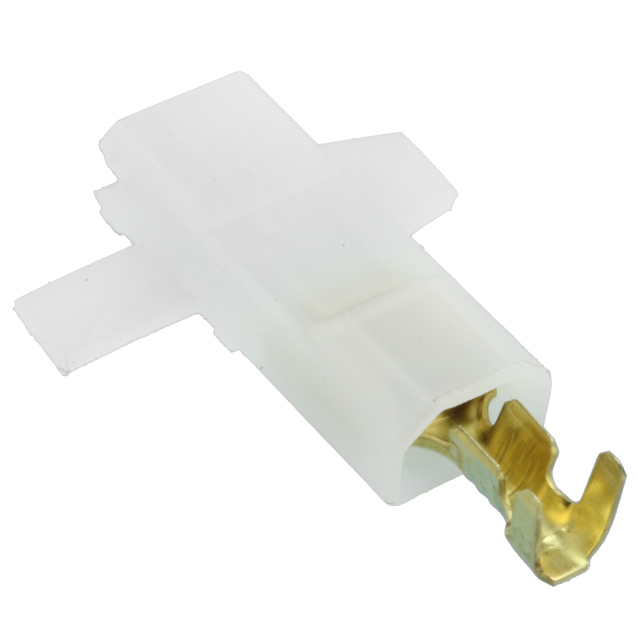

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 520973-1

520973-1概述

    # Ultra-Pod 187 快速断开式接线端子技术手册

    1. 产品简介


    Ultra-Pod 187 快速断开式接线端子(型号:520973-1)是一款专为快速连接和断开设计的产品,主要用于电线和电缆的高效连接。其主要功能是实现导线与电气设备之间的可靠连接,支持20至16 AWG导线范围(即0.51至1.31 mm²导线截面积)。产品广泛应用于工业控制、汽车电子、家用电器等领域,尤其是在需要频繁插拔操作的场景中表现优异。

    2. 技术参数


    以下是Ultra-Pod 187的主要技术规格:
    - 导线范围:20-16 AWG(0.51–1.31 mm²)
    - 接合片宽度:4.75 mm(0.187 in)
    - 接合片厚度:0.51 mm(0.02 in)
    - 终端方向:直型(Straight)
    - 接触材料:黄铜
    - 绝缘材料:尼龙
    - 额定电压:600 V
    - 工作温度范围:-40°C 至 150°C(-40°F 至 302°F)
    - 包装数量:每卷2500件
    - 认证标准:CSA, UL;符合UL E66717标准

    3. 产品特点和优势


    特点
    - 插入力低:减少安装难度,提高工作效率。
    - 单点连接能力:支持单根导线的稳定连接。
    - 绝缘性能强:采用耐高温尼龙材质,确保长期使用稳定性。
    - 适用性广:支持多种导线规格及直径,满足不同需求。
    优势
    - 安全性高:经过严格的UL和CSA认证,符合国际安全标准。
    - 耐用性强:黄铜材质结合特殊表面处理,延长使用寿命。
    - 灵活性好:适用于多种应用场景,包括工业控制、汽车制造等。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化系统中的信号传输节点。
    - 汽车电子设备间的快速连接模块。
    - 家电内部布线系统中灵活更换部件的需求。
    使用建议
    - 在选择导线时,确保其截面在0.51至1.31 mm²范围内以获得最佳效果。
    - 定期检查接线端子的状态,防止因老化导致接触不良。

    5. 兼容性和支持


    Ultra-Pod 187与多种电线和电缆类型兼容,例如离散导线。此外,TE公司提供全面的技术支持服务,包括电话热线(+1 800 522 6752)和在线资源访问。

    6. 常见问题与解决方案


    常见问题
    1. 插入后接触不稳定怎么办?
    2. 接线端子表面出现腐蚀现象如何处理?
    解决方案
    1. 确保正确安装并适当调整插入角度;如仍存在问题,考虑更换新端子。
    2. 清洁表面污渍后涂抹防锈油进行保护。

    7. 总结和推荐


    Ultra-Pod 187以其卓越的设计理念和技术参数在市场上具有较高的竞争力。它不仅提供了高效的连接解决方案,还通过严格的质量控制保证了产品的可靠性和安全性。对于需要频繁插拔且对连接质量要求较高的场合来说,这是一款值得信赖的选择。因此,我们强烈推荐使用这款产品。如果您有任何疑问或需要进一步的信息,请随时联系我们的技术支持团队。

520973-1参数

参数
长*宽*高 27.56mm*7.49mm*4.45mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

520973-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

520973-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 520973-1 520973-1数据手册

520973-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
