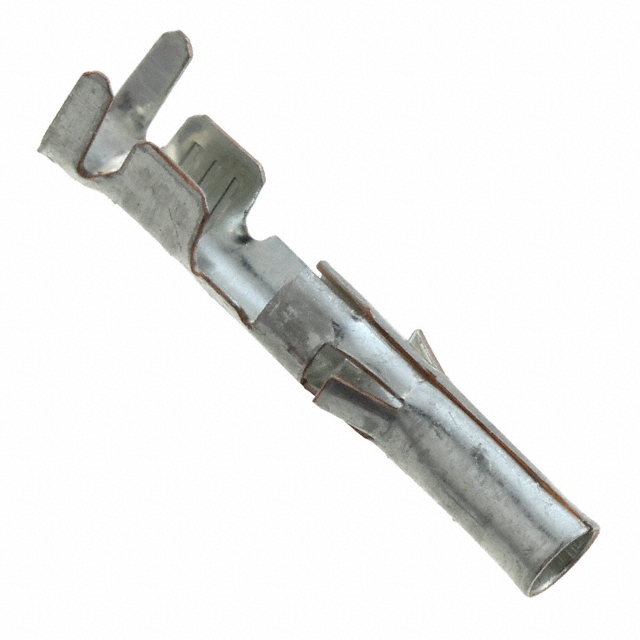

770144-6

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Power 压接 锡 14-20 AWG 压入式 20.19mm(长度)*6.09mm(高度)
供应商型号: N-770144-6
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 矩形连接器 - 触头 770144-6

770144-6概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    1. 产品简介


    5.0 mm Power Key Connectors(简称PKC)是一种适用于电线到电路板连接的高可靠性电源连接器。该连接器具有紧凑的设计,采用5.0 mm接触中心线,适用于家用电器特别是燃气器具中的电源电路。该系列连接器由插头外壳(用于电线)和PCB插座装配体组成。凭借其独特的双锁片设计和清晰的点击声,PKC在连接时既方便又可靠。

    2. 技术参数


    - 额定电压: 300 VAC
    - 最大电流: 10 A(16 AWG导线使用2个触点时)
    - 工作温度范围: -30°C ~ +105°C
    - 适用导线范围: 24-16 AWG
    - 适用PCB厚度: 1.6 mm
    - 认证: UL94V-0阻燃材料、RoHS合规

    3. 产品特点和优势


    - 紧凑设计: 19.4 mm的配对高度使得整体结构紧凑。
    - 双锁片设计: 确保完整的触点加载,防止脱开。
    - 防缠绕设计: 锁扣周围有墙保护,防止与导线缠绕。
    - 气泡释放: 设计有助于释放点胶工艺中的气泡。
    - 高效组装: 新的键控机制提高了组装效率并减少误匹配的可能性。
    - 易于辨识: 四种颜色编码的键位帮助识别不同类型的连接器,减少错误匹配。

    4. 应用案例和使用建议


    应用场景:
    - 家用电器中的电源电路连接。
    - 特别适用于燃气器具等高功率设备。
    使用建议:
    - 在安装时确保导线正确插入,避免过度弯折导线。
    - 定期检查连接器,确保没有损坏或松动现象。
    - 使用适当的工具进行压接操作,确保导线连接牢固。

    5. 兼容性和支持


    该连接器具有较好的通用性,可与其他符合标准的连接器和设备配套使用。厂家提供全方位的技术支持,包括电话咨询服务和在线文档资源。

    6. 常见问题与解决方案


    - 问题1: 插入导线时出现困难。
    - 解决方法: 确认导线型号符合要求,确保使用正确的压接工具。

    - 问题2: 连接器无法锁定。
    - 解决方法: 检查双锁片是否正确安装,必要时重新装入锁片。

    - 问题3: 导致气泡释放不完全。
    - 解决方法: 检查点胶工艺是否正确执行,确认是否符合制造商的工艺要求。

    7. 总结和推荐


    综合评估:
    5.0 mm Power Key Connectors 是一款针对高功率设备设计的可靠电源连接器。其紧凑的设计、高效的组装过程以及良好的电气特性使其在市场上具有较强的竞争力。
    推荐使用:
    由于其出色的性能和广泛的适用性,我们强烈推荐此产品用于需要高可靠性和安全性连接的应用场合,例如家用电器、工业设备等。

770144-6参数

参数
触头端接 压接
触头镀层厚度 -
类型 Connector Power
线规 14-20 AWG
触头镀层
长*宽*高 20.19mm(长度)*6.09mm(高度)
安装方式 压入式
零件状态 在售
包装方式 盒装,散装,袋装

770144-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770144-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 770144-6 770144-6数据手册

770144-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1124 ¥ 0.9551
3000+ $ 0.0917 ¥ 0.7792
7000+ $ 0.0857 ¥ 0.7283
8000+ $ 0.0673 ¥ 0.5722
25000+ $ 0.0592 ¥ 0.5029
50000+ $ 0.053 ¥ 0.4508
库存: 4110
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 955.1
