521282-1

厂牌: TE CONNECTIVITY

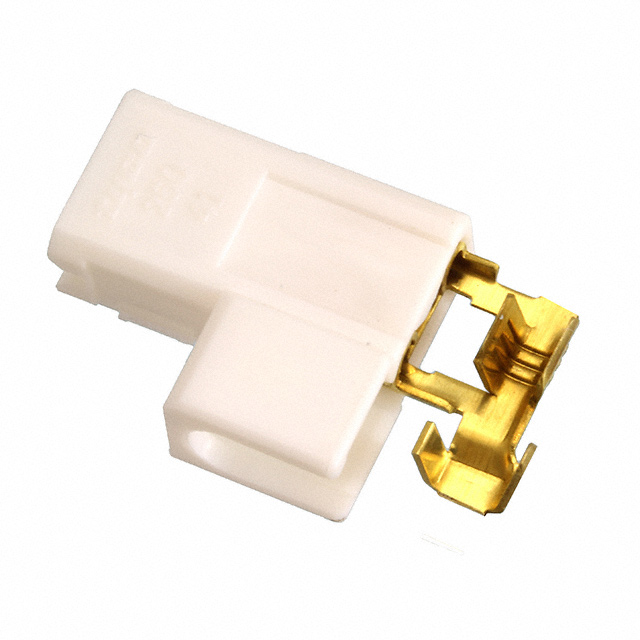

产品描述: Quick Disconnect Terminal 14-18AWG Brass Natural RCP 25.06mm T/R
供应商型号: 521282-1
供应商: 云汉优选
标准整包数: 7200
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 521282-1

521282-1概述


    产品简介


    这款产品是一款快速断开式端子(Quick Disconnect Terminal),型号为521282-1,属于Ultra-Pod 250系列。它主要用于连接18至14 AWG电线(0.82至2.08平方毫米的线径)。该端子配备了一个宽6.35毫米(0.25英寸)的接合片,适用于多种电气应用,例如汽车、工业自动化设备、家用电器等。由于其易于插入和拔出的设计,它在需要频繁插拔连接的应用中表现出色。

    技术参数


    - 适用线径范围:18至14 AWG(0.82至2.08平方毫米)
    - 接合片宽度:6.35毫米(0.25英寸)
    - 接合片厚度:0.81毫米(0.032英寸)
    - 端子材料厚度:0.41毫米(0.016英寸)
    - 绝缘体材料:尼龙
    - 连接容量:单个
    - 工作电压:600伏特
    - 温度范围:-40至150摄氏度(-40至302华氏度)
    - 绝缘直径范围:2.79至4.06毫米(0.11至0.16英寸)

    产品特点和优势


    这款端子具有低插入力的特点,使得接线过程更加简便快捷。它的接合片设计为扁平样式,便于在狭窄空间内操作。此外,端子采用未镀层的黄铜材料作为接触基材,确保了良好的导电性能。该端子完全绝缘,并符合多项安全标准,如UL和CSA,这使其在各种恶劣环境下依然能够可靠工作。同时,该产品符合欧盟RoHS、REACH等环保法规的要求,适合对环保有严格要求的应用场合。

    应用案例和使用建议


    这款端子广泛应用于汽车、工业自动化设备和家用电器等领域。例如,在汽车引擎盖下的连接点上,这款端子可以快速且可靠地进行连接,减少由于频繁振动导致的连接松动。对于用户来说,如果希望提升电路的可靠性,建议在安装时尽量减少接线路径的曲折,并使用合适的工具压接端子,以确保充分的接触面积和良好的机械稳定性。此外,建议在选择端子时考虑工作环境的实际温度范围,以避免因过热而导致的安全隐患。

    兼容性和支持


    这款端子适用于直径在2.79至4.06毫米之间的绝缘导线。它具有较强的抗拉强度,适合于需要频繁插拔连接的应用场合。该产品与同一系列的其他端子配件具有良好的兼容性,例如Quick Disconnect Connectors,这些配件可以在TE网站上找到。关于技术支持,用户可以通过拨打+1 800 522 6752联系TE公司,获取相关的帮助和服务。

    常见问题与解决方案


    - 问题:如何正确安装此端子?
    - 解决方案:首先将导线剥离一定长度的绝缘皮,然后将导线插入端子的金属管内,使用适当的压接工具均匀地施加压力,直至端子完全固定在导线上。

    - 问题:端子的额定电压是多少?
    - 解决方案:该端子的额定电压为600伏特,因此适用于大多数低压电气系统。
    - 问题:在高温环境下,端子能否正常工作?
    - 解决方案:该端子的工作温度范围为-40至150摄氏度,能够在极端温度条件下保持稳定的工作状态。

    总结和推荐


    总体而言,这款TE公司的Ultra-Pod 250快速断开式端子在电气性能、机械强度和环保合规方面表现出色。低插入力和高可靠性使它成为许多工业和消费电子产品的理想选择。如果您正在寻找一款耐用且高效的端子解决方案,这款产品无疑是一个值得考虑的选择。TE公司提供的全面支持和优质的客户服务,更是增加了其在市场上的竞争力。因此,我强烈推荐使用这款Ultra-Pod 250快速断开式端子。

521282-1参数

参数
长*宽*高 22.99mm(长度)*14.86mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

521282-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

521282-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 521282-1 521282-1数据手册

521282-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7200+ ¥ 1.027
14400+ ¥ 1.0054
28800+ ¥ 0.975
库存: 7200
起订量: 7200 增量: 7200
交货地:
最小起订量为:7200
合计: ¥ 7394.4
