925661-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Power 压接 锡 14-20 AWG 压入式 20.5mm(长度)*5.3mm(高度)
供应商型号: N-925661-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 925661-2

925661-2概述


    产品简介

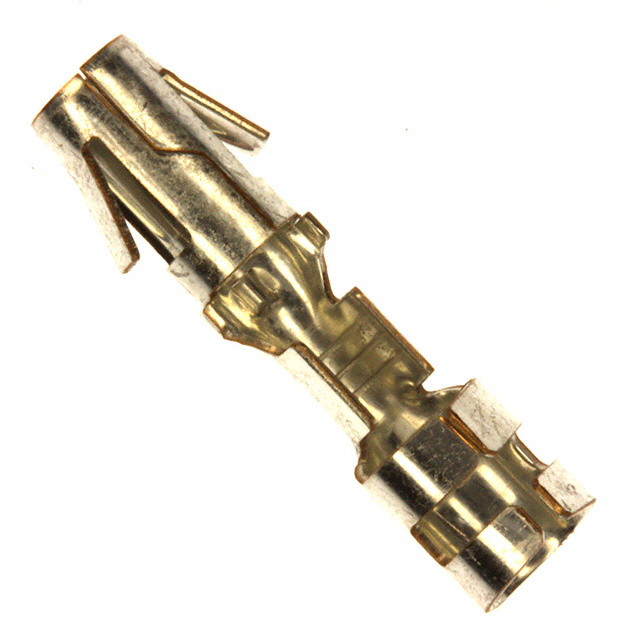

    电子元器件:Socket Contact(插针座接触件)
    本产品是一种用于连接系统的接触件,采用锡镀层工艺,具有250 VAC的工作电压。其独特的锁定卡簧接触保持系统可确保稳定可靠的连接。适用线径范围为20至14 AWG(0.5至2平方毫米),适用于多种类型的电线和电缆。此外,该接触件是通过压接方式实现电气连接的,基材选用磷青铜材料,以提供优秀的机械强度和导电性能。这款接触件广泛应用于各种电力传输和控制系统中,例如汽车、工业自动化设备及消费电子产品等。

    技术参数


    - 电气特性:
    - 工作电压:250 VAC
    - 接触电流:最大17A
    - 压接区域镀层材料:预镀锡
    - 接触区域镀层材料:锡
    - 压接区域镀层厚度:0.4-3.5微米(15.74-137.79微英寸)

    - 物理尺寸和特性:
    - 插针直径:3.56毫米(0.14英寸)
    - 线径范围:0.5至2平方毫米
    - 电线绝缘支撑:无
    - 绝缘支撑直径范围:2.5至4.5毫米(0.098至0.177英寸)
    - 环境条件:
    - 工作温度范围:-55至105°C(-67至221°F)


    产品特点和优势


    独特功能与优势:
    - 稳定的接触保持力:锁定卡簧设计确保了接触件在连接器中的牢固固定,有效防止松动和意外断开。
    - 出色的导电性能:采用高纯度磷青铜材料作为接触件的基体,并经过预镀锡处理,大大提升了接触电阻和电流承载能力。
    - 广泛的适用性:支持不同类型的电线和电缆,且具有优良的耐温性和稳定性,可在极端环境下长期可靠运行。
    - 高可靠性:通过严格的质量控制和测试,确保每个接触件都能达到预期性能标准。

    应用案例和使用建议


    应用案例:
    - 汽车工业:用于发动机控制单元、安全气囊及其他关键电子组件之间的电力和信号传输。
    - 工业自动化:在机械设备中用于电机控制和传感器数据采集的信号传输。
    - 消费电子产品:便携式电子设备的电源连接和信号接口。
    使用建议:
    - 正确选择线径:在安装时要确保所使用的电线线径符合产品的规格要求(20至14 AWG),避免因不匹配而引起的接触不良或损坏。
    - 遵循正确的压接工艺:使用专业的压接工具并按照制造商的操作说明进行压接,以确保最佳的连接效果和可靠性。
    - 注意散热管理:由于该接触件具有较大的电流承载能力,在高温环境下使用时应考虑适当的散热措施,如加装散热片等。

    兼容性和支持


    - 兼容性:本产品属于MATE-N-LOK系列,具有良好的兼容性,可与其他同系列的产品配合使用。例如,与TE公司生产的压接工具、插入和提取工具及配套插座壳体等配合使用。
    - 技术支持:如果您在使用过程中遇到任何问题,可以拨打TE公司的客服热线(+1 800 522 6752)寻求帮助和支持。公司还提供了丰富的文档资源,包括产品手册、CAD文件和用户指南,这些资源可通过TE官网获取。

    常见问题与解决方案


    - 问题1:接触件在安装后出现了明显的松动现象。
    - 解决方案:检查锁定卡簧是否正确安装到位,确保其锁紧力度充足。如果需要,可使用专用工具重新压紧锁定卡簧。

    - 问题2:接触件在高压情况下出现过热现象。
    - 解决方案:确认电线的线径是否符合产品规格要求,并检查连接部位是否有足够的散热措施。如有必要,可以考虑加装散热片或采用其他冷却方法。
    - 问题3:压接过程中出现断线或接触不良。
    - 解决方案:检查压接工具是否完好,并严格按照制造商的操作说明进行压接。如果压接失败,可能需要更换新的接触件重新进行操作。

    总结和推荐


    综上所述,TE公司生产的925661-2型Socket Contact凭借其卓越的电气特性和可靠性,成为各类电力传输和控制系统中的理想选择。无论是用于汽车、工业自动化还是消费电子等领域,该产品均能提供稳定的连接和高效的性能。对于需要在复杂环境下保持可靠连接的应用场景,强烈推荐使用该款接触件。同时,TE公司提供的全面技术支持和优质服务也进一步增强了用户的使用信心。

925661-2参数

参数
触头端接 压接
触头镀层厚度 -
类型 Connector Power
线规 14-20 AWG
触头镀层
长*宽*高 20.5mm(长度)*5.3mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

925661-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

925661-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 925661-2 925661-2数据手册

925661-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 0.2502 ¥ 2.1264
1100+ $ 0.239 ¥ 2.0312
2200+ $ 0.2326 ¥ 1.9768
4300+ $ 0.2285 ¥ 1.9421
21600+ $ 0.2081 ¥ 1.7687
25000+ $ 0.1703 ¥ 1.4479
库存: 43985
起订量: 450 增量: 1
交货地:
最小起订量为:450
合计: ¥ 956.88
