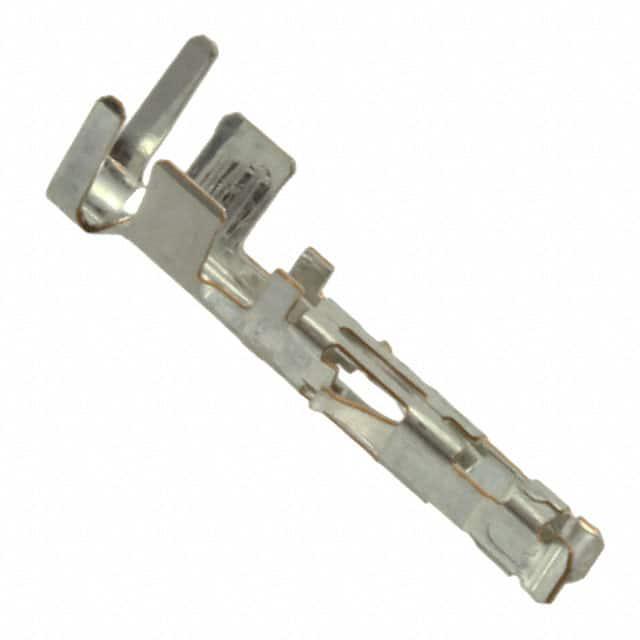

794421-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 锡 16-18 AWG 导线安装 14.8mm(长度)
供应商型号: N-794421-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 794421-1

794421-1概述

    AMP-DUAC Connectors 技术手册

    产品简介


    AMP-DUAC 连接器是一种适用于电线到板端、电线到面板端及电线到电线连接的插拔式连接系统。该系列连接器设计灵活,可用于自由悬挂或面板安装的插头外壳。垂直母座具有可选的安装凸耳和排水孔。选择性加载功能可在垂直母座上实现。AMP-DUAC 系列专为电源应用设计,具有双重动作接触点和防插错设计。

    技术参数


    - 外形尺寸:中心线间距为 4.2 毫米 x 4.2 毫米(0.165 英寸 x 0.165 英寸)。
    - 电线规格:男性接触点适用于 26-22 AWG 和 22-18 AWG 导线;女性接触点适用于 26-22 AWG 和 22-18 AWG 导线。
    - 额定电压:600 VAC。
    - 电流容量:最大 9 安培(2 位置应用)。
    - 低水平电阻:最大 10 兆欧。
    - 绝缘耐压:1500 VAC/分钟。
    - 绝缘电阻:最小 1000 兆欧。
    - 操作温度范围:-55°C 到 +105°C(-67°F 到 +221°F)。
    - 材料:插座和插头外壳采用尼龙材质,阻燃等级 UL 94V-2 和 UL 94V-0,自然色或白色。

    产品特点和优势


    1. 双重动作接触设计:提供了低插入力同时保持高性能电流容量。
    2. 防插错设计:通过极化外壳设计防止误插。
    3. 可靠的连接:带有锁定卡扣,确保连接稳定可靠。
    4. 宽泛的温度适应性:可在极端温度环境下工作。
    5. 高密度设计:4.2 毫米 x 4.2 毫米的中心线间距允许高密度布线。
    6. 认证:获得 UL 和 CSA 认证,确保产品的安全性和可靠性。

    应用案例和使用建议


    AMP-DUAC 连接器广泛应用于工业自动化、通信设备、医疗设备、汽车电子等领域。这些连接器适用于需要高可靠性和耐用性的场合。使用建议如下:
    1. 在连接导线时,确保接触点正确安装并使用正确的工具进行压接。
    2. 定期检查连接器以确保连接稳固。
    3. 在极端温度环境下使用时,需注意热膨胀效应,必要时添加隔热措施。

    兼容性和支持


    AMP-DUAC 连接器与 Molex Mini-Fit Jr. 系列连接器兼容。泰科电子提供全面的技术支持,包括专为生产和维护提供的工具和技术文档。联系技术支持获取更多详细信息和技术指导。

    常见问题与解决方案


    1. 问题:插入困难
    - 解决方案:检查导线是否正确安装,确保无导线裸露部分进入接触点。
    2. 问题:接触不良
    - 解决方案:检查接触点是否有污垢或氧化,清洁后再重新安装。
    3. 问题:耐温性能差
    - 解决方案:选用高温等级的连接器,并采取适当的散热措施。

    总结和推荐


    AMP-DUAC 连接器凭借其高效的设计、高可靠性以及广泛的适用性,在多种应用中表现出色。其独特的双重动作接触设计、防插错功能以及高密度布局使其在市场上具有强大的竞争力。如果您需要一种能够在恶劣环境下可靠工作的连接器,AMP-DUAC 是一个值得考虑的选择。因此,我们强烈推荐使用 AMP-DUAC 连接器。

794421-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 16-18 AWG
长*宽*高 14.8mm(长度)
安装方式 导线安装
零件状态 停产
包装方式 盒装,散装,袋装
