63993-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-18AWG Brass F 19.69mm Tin T/R
供应商型号: 571-63993-1
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63993-1

63993-1概述


    产品简介

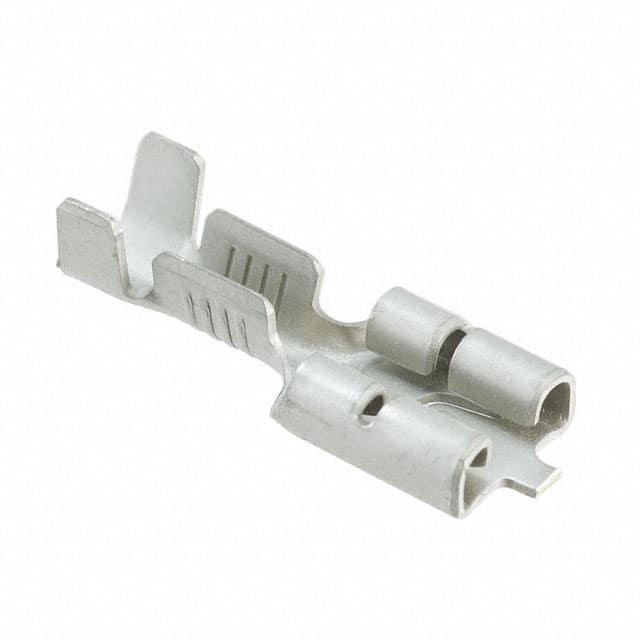

    本产品为63993-1型号的FASTON 250接插件(Receptacle),适用于18至14 AWG线径,对应的导体截面积为0.82至2.08平方毫米。该接插件采用直式安装,由黄铜材料制成,具有快速断开连接的功能,尤其适合于电线与电缆类型的分立线的连接。其设计目的是实现高效且可靠的电气连接,在多种电子设备和系统中有着广泛的应用。

    技术参数


    - 电气特性:线径范围18至14 AWG(对应导体截面积0.82至2.08平方毫米)。
    - 机械特性:
    - 连接容量:单点连接。
    - 插入力低。
    - 插入宽度:6.35毫米(0.25英寸)。
    - 插入厚度:0.51毫米(0.02英寸)。
    - 连接器材料:黄铜。
    - 终端电镀材料:锡。
    - 终端材料厚度:0.46毫米(0.018英寸)。
    - 工作条件:
    - 环境温度范围:-40至110摄氏度(-40至230华氏度)。
    - 隔热层直径范围:3.1至4.3毫米(0.12至0.17英寸)。
    - 其他特性:
    - 包装数量:每包装11000个。
    - 包装方法:条状/卷盘。
    - 认证:CSA和UL认证,符合REACH和RoHS标准。

    产品特点和优势


    - 插入力低:减少了操作时的物理负荷。
    - 配置灵活:适配于不同线径的分立线,便于多用途连接。
    - 材质可靠:采用黄铜材料,提高了终端连接的耐久性和可靠性。
    - 符合行业标准:通过CSA和UL认证,确保产品符合行业安全标准。
    - 低卤素含量:符合低卤素标准,减少环境影响。
    - 包装便利:大包装量,方便存储和运输。

    应用案例和使用建议


    应用案例
    - 汽车电子:作为汽车内部布线系统的连接器,保证信号传输稳定。
    - 家用电器:如冰箱、空调等设备的电源线连接。
    - 工业控制:在自动化设备中用于各类传感器和执行器的接线。
    使用建议
    - 在安装前检查绝缘层直径,确保匹配终端的规格。
    - 定期进行连接检查以保证电气接触良好,避免由于老化或磨损导致的连接松动。
    - 根据需要选择合适的工具,确保正确进行压接,防止损坏连接部件。

    兼容性和支持


    - 兼容性:与同类规格的电线和电缆兼容。
    - 技术支持:如需进一步的技术支持,可拨打+1 800 522 6752联系厂商。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方案:检查是否有足够的插入力,重新压接并确保连接紧密。
    - 问题2:插拔时阻力过大
    - 解决方案:使用适当的工具进行插拔,定期清理可能积聚的灰尘或杂质。
    - 问题3:温度过高
    - 解决方案:确认工作环境温度是否超出推荐范围,必要时采取散热措施。

    总结和推荐


    63993-1型FASTON 250接插件是一款高效可靠的电气连接组件,特别适用于多种电子设备的连接需求。其低插入力和宽泛的工作温度范围使其成为理想的选择。产品具备良好的机械和电气性能,符合多项行业标准。我们强烈推荐此产品用于汽车电子、家用电器和工业控制系统等领域的应用。如果您有任何疑问或需要更多技术支持,请随时联系我们的客服团队。

63993-1参数

参数
长*宽*高 19.69mm(长度)*7.62mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63993-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63993-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63993-1 63993-1数据手册

63993-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
