4-1123723-3

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3.96mm 1 3pin 7.5A 锡 红色 通孔安装
供应商型号: A117604-ND
供应商: Digi-Key
标准整包数: 1

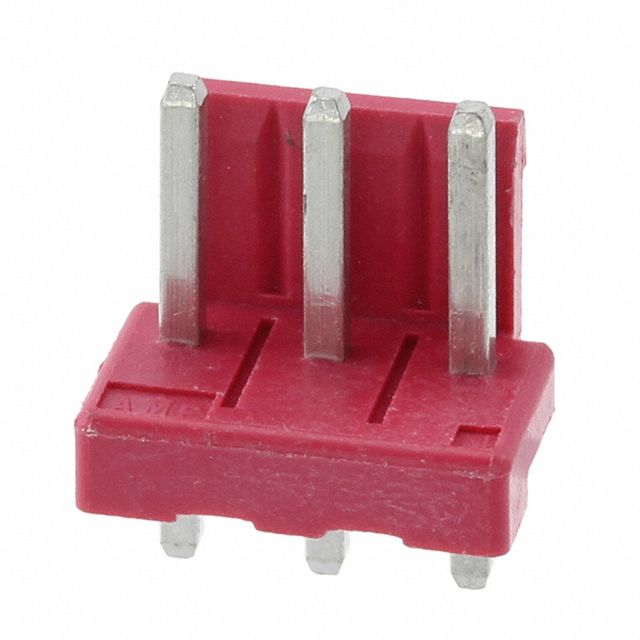

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-1123723-3

4-1123723-3概述

    电子元器件产品技术手册:垂直安装插针式接头

    产品简介


    本产品为一种适用于印刷电路板(PCB)安装的垂直安装插针式接头(PCB Mount Header),属于线对板连接器(Wire-to-Board)。它具有三个位置(Number of Positions: 3)的连接点,中心线间距为3.96毫米([.156 in]),并且是部分屏蔽设计(Partially Shrouded)。这种接头采用镀锡处理并通过穿孔焊接固定到PCB上,非常适合用于经济型电源应用(Economy Power)。

    技术参数


    - 中心线间距(Pitch):3.96毫米([.156 in])
    - 插针数量:3个
    - 插针排数:1排
    - 外形尺寸:矩形(Rectangular)
    - 最大操作电压:250 VAC
    - 额定电流:8 A
    - 最大工作温度:105 °C [221 °F]
    - 温度范围:-30 – 105 °C [-22 – 221 °F]
    - PCB厚度:推荐1.6毫米([.063 in])
    - 接触面积长度:7.7毫米([.303 in])
    - 端子尾部长度:3.7毫米([.146 in])

    产品特点和优势


    1. 部分屏蔽设计:提供额外的机械保护,减少误插入的风险。
    2. 宽温范围:能在-30到105°C的温度范围内稳定工作。
    3. 高耐压能力:支持高达250 VAC的操作电压。
    4. 良好的电流承载能力:最大电流承载能力为8A。
    5. 经济实用:采用经济型材料,适合大规模生产。

    应用案例和使用建议


    这类接头广泛应用于电源管理、工业控制、自动化系统等领域。例如,在一个电源模块中,这种接头可以连接多个电路板之间的信号传输,保证稳定的电力供应。在实际使用过程中,需要确保焊接质量良好,避免虚焊现象,同时注意接头的防护措施以延长使用寿命。

    兼容性和支持


    该产品属于TE Connectivity的Economy Power系列,可与同类产品如3.96 EP HDR ASSY 3P(YELLOW)等兼容。TE公司提供技术支持,如果在使用过程中遇到问题,可以拨打800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:接头在焊接后出现脱落。
    解决方案:检查焊接工艺是否正确,确保焊接温度和时间都符合要求。另外,检查PCB厚度是否符合推荐标准。
    2. 问题:接触不良。
    解决方案:清洁接触面,去除氧化层或其他杂质,重新进行焊接。
    3. 问题:无法顺利插拔。
    解决方案:检查插头和插座是否正确对齐,排除异物阻碍。

    总结和推荐


    总体而言,这款垂直安装插针式接头在性能和可靠性方面表现优秀,能够满足大多数电源应用的需求。它的部分屏蔽设计和宽温度范围使得它在多种环境中都能稳定工作。鉴于其成本效益和广泛的应用范围,强烈推荐使用这款接头。如果有更多的技术咨询需求,可以通过TE官方技术支持渠道获得帮助。

4-1123723-3参数

参数
针脚数 3pin
类型 Header,Locking Ramp
额定电流 7.5A
排数 1
间距-配接 3.96mm
触头镀层厚度 - 配接 -
触头镀层 - 配接
防护等级 -
颜色 红色
安装方式 通孔安装
应用等级 工业级,照明级,通用级
零件状态 在售
包装方式 散装

4-1123723-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1123723-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-1123723-3 4-1123723-3数据手册

4-1123723-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.46 ¥ 3.887
10+ $ 0.3553 ¥ 3.0025
100+ $ 0.2789 ¥ 2.3343
500+ $ 0.2418 ¥ 2.0237
4000+ $ 0.2011 ¥ 1.6829
8000+ $ 0.1891 ¥ 1.5827
12000+ $ 0.1824 ¥ 1.5269
库存: 6592
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.88
直接购买
加入购物车
