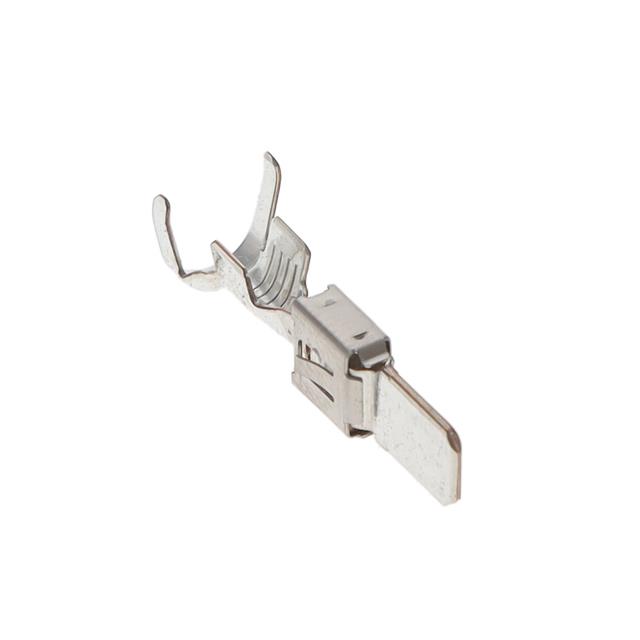

964314-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 锡 11-13 AWG 压入式 27.2mm(长度)
供应商型号: 26M-964314-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 964314-1

964314-1概述

    AMP MCP 1.5K/2.8K 接触系统技术手册

    产品简介


    AMP MCP接触系统是专门设计用于汽车电子和电气应用的高可靠性连接器系统。AMP MCP 1.5K和2.8K系列接触系统采用了CuNiSi基材料和三重接触点设计,提供出色的电流承载能力和振动防护能力,特别适合在苛刻环境下长期使用。

    技术参数


    - 基本材料: CuNiSi铜镍硅合金,具有高电流容量
    - 电流承载能力:
    - AMP MCP 1.5K: 最大20安培(20°C环境温度)
    - AMP MCP 2.8K: 最大40安培(20°C环境温度)
    - 温度范围:
    - AMP MCP 1.5K: 锡镀层 -40°C至+130°C;银镀层 -40°C至+140°C;金镀层 -40°C至+150°C
    - AMP MCP 2.8K: 锡镀层 -40°C至+130°C;银镀层 -40°C至+140°C;金镀层 -40°C至+150°C
    - 接线范围:
    - AMP MCP 1.5K: 0.2 mm²至1.5 mm²
    - AMP MCP 2.8K: 0.2 mm²至4.0 mm²
    - 重复插拔次数:
    - AMP MCP 1.5K: 锡镀层 - 10次;银镀层 - 50次;金镀层 - 100次
    - AMP MCP 2.8K: 锡镀层 - 20次;银镀层 - 50次;金镀层 - 100次

    产品特点和优势


    - 高可靠性:AMP MCP系统的设计能够确保长期使用中的高可靠性。
    - 抗振性:系统能够承受高水平的振动负载。
    - 保护设计:弹簧和封闭式钢箱提供了良好的保护,防止机械损伤和后接插问题。
    - 自动装配:系统可全自动装配到外壳中,减少制造成本。
    - 多功能性:支持密封和非密封连接器,提供多种键位选项以适应不同的应用需求。

    应用案例和使用建议


    - 应用案例:AMP MCP接触系统广泛应用于汽车电子控制单元(ECU)和其他需要高可靠性的场合。这些连接器在车身电气系统中扮演关键角色,如安全气囊、ABS制动系统等。
    - 使用建议:
    - 在高温或严酷环境中使用时,建议采用镀银或镀金的接触件,以提高耐温性能和延长使用寿命。
    - 确保正确的插拔力度以避免过度磨损和潜在故障。

    兼容性和支持


    - 兼容性:AMP MCP接触系统可以与其他AMP MCP系列的连接器配套使用,确保系统兼容性和一致性。
    - 技术支持:泰科电子(Tyco Electronics)为客户提供全面的技术支持和维护服务,包括安装指南、维修手册和技术咨询。

    常见问题与解决方案


    - 问题1: 连接器接头接触不良。
    - 解决办法: 检查接头是否有损坏或松动,确保正确插拔并清洁接口。
    - 问题2: 接触电阻异常。
    - 解决办法: 更换镀层,特别是镀银或镀金的接触件,以提升导电性能。
    - 问题3: 长时间使用后接触件磨损。
    - 解决办法: 定期检查并更换磨损严重的部件,确保系统正常运行。

    总结和推荐


    AMP MCP接触系统凭借其卓越的性能和可靠性,在汽车电子应用中表现出色。其高电流承载能力、抗振性和易于装配的特点使其在市场上具有显著的竞争优势。对于需要高性能和高可靠性的应用,强烈推荐使用AMP MCP接触系统。同时,建议用户选择合适的镀层以匹配具体的应用环境,以确保最佳性能和耐用性。

964314-1参数

参数
类型 Connector Headers and PCB Receptacles
线规 11-13 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 27.2mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装,袋装

964314-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

964314-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 964314-1 964314-1数据手册
