4-2232829-9

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 4046964
供应商: 海外现货
标准整包数: 900

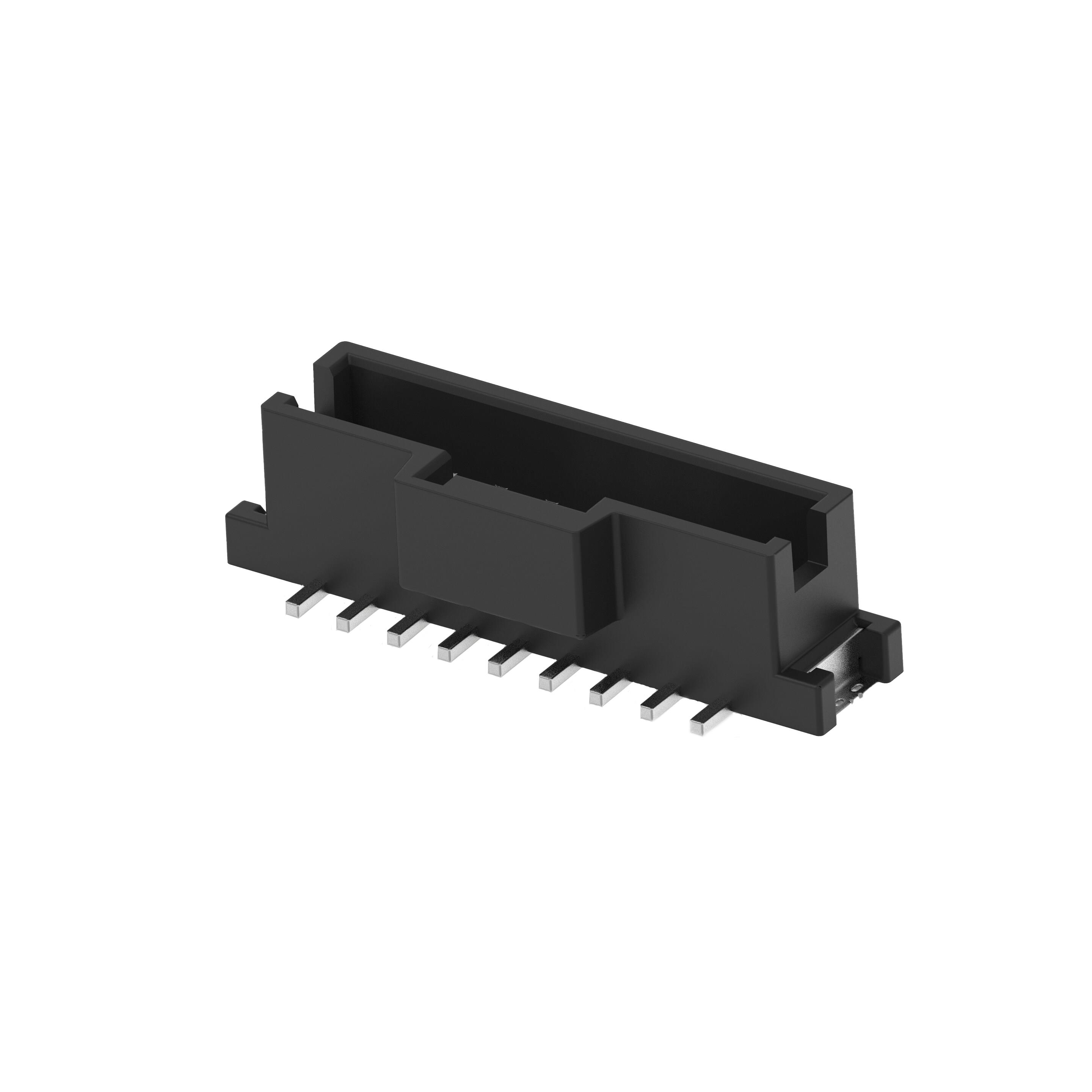

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-2232829-9

4-2232829-9概述


    产品简介


    产品类型: PCB Mount Header(印刷电路板插座)
    主要功能: 这款插座主要用于连接电线到印刷电路板,特别适用于信号传输的应用。该产品采用垂直安装方式,拥有完全屏蔽结构,确保高可靠性和抗干扰能力。
    应用领域: 广泛应用于消费电子、工业控制、汽车电子和通信设备等领域。

    技术参数


    - 产品型号: 4-2232829-9
    - 中心线(间距): 2 mm [0.079 in]
    - 引脚数量: 9
    - 行数: 1
    - 连接方式: 线到板式
    - 装配类型: PCB插座
    - 材料: 聚酰胺增强玻璃纤维
    - 接触面电镀: 锡
    - 接触面积电镀: 镀亮锡,厚度为2 µm [80 µin]
    - 接触电流承载能力(最大值): 2 A
    - 操作电压: 50 VAC
    - 操作温度范围: -40 °C至105 °C [-40 °F至221 °F]
    - 安装方式: 表面贴装(SMD)
    - 包装方法: 带盘与卷
    - 认证标准:
    - UL 94V-0(阻燃等级)
    - 符合欧盟RoHS和ELV指令
    - 符合REACH法规

    产品特点和优势


    1. 高可靠性: 采用全封闭设计,能有效防止尘埃、湿气和电磁干扰。
    2. 高电流承载能力: 每个触点的最大电流承载能力达到2 A。
    3. 宽温域适应: 工作温度范围从-40°C到105°C,适用于严苛的环境条件。
    4. 快速安装: 表面贴装设计简化了安装过程,适合批量生产。

    应用案例和使用建议


    应用案例:
    这款产品广泛应用于需要高度可靠性的信号传输场合,如工业自动化系统、智能电网、汽车控制系统等。在这些应用中,它通常用于连接各种传感器、执行器或其他电子组件。
    使用建议:
    - 在安装过程中,建议使用专业的焊接工具,以保证焊接质量。
    - 安装前检查电路板上的孔径是否与插座引脚匹配。
    - 为了保持最佳性能,建议在低温环境下进行焊接操作,避免高温对塑料材料造成影响。

    兼容性和支持


    该产品可与一系列相关组件兼容,例如其他符合VDE标准的产品。TE公司提供完善的售后和技术支持,包括但不限于电话支持(+1 800 522 6752),在线文档下载和工程模型。

    常见问题与解决方案


    1. 问题: 插座插拔力过大
    - 解决办法: 确保插座的中心线与电路板上的焊盘精确对齐,避免过度弯曲引脚。
    2. 问题: 插座无法牢固固定在电路板上
    - 解决办法: 检查焊接点是否牢固,必要时可以增加焊接量或使用助焊剂。
    3. 问题: 接触电阻过高
    - 解决办法: 确保所有接触面清洁且无氧化层,定期进行清洁保养。

    总结和推荐


    总结: 这款4-2232829-9 PCB Mount Header是一款高性能的电子元件,具有出色的机械和电气特性,适用于各种严苛的工作环境。它的全封闭设计和高电流承载能力使其成为工业控制和汽车电子领域的理想选择。
    推荐: 强烈推荐使用该产品,特别是对于那些需要高度可靠性和良好电气性能的应用场景。对于需要复杂系统集成和大批量生产的客户来说,这将是一个理想的选择。

4-2232829-9参数

参数
额定电流 -
排数 -
触头镀层 - 配接 -
间距-配接 -
类型 -
触头镀层厚度 - 配接 -
针脚数 -
防护等级 -
颜色 -
零件状态 在售
包装方式 卷带包装

4-2232829-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2232829-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-2232829-9 4-2232829-9数据手册

4-2232829-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ ¥ 10.9478
库存: 2673
起订量: 900 增量: 0
交货地:
最小起订量为:900
合计: ¥ 9853.02
